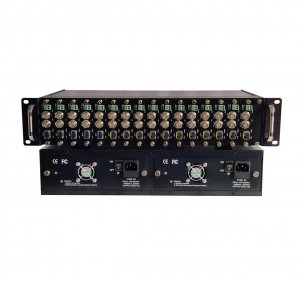

Chasis para transmisor o receptor convertidor de vídeo 3G-SDI a fibra óptica

Chasis vacío de 2U con 16 ranuras para alojar un convertidor de vídeo 3G-SDI a fibra óptica, compatible con transmisores o receptores.

Descripción general

La Interfaz Digital Serial (SDI) es un estándar de interfaz de vídeo digital desarrollado por la organización SMPTE. Por ejemplo, la UIT-R, la BT.656 y la SMPTE 259M definen una interfaz de vídeo digital para nivel de radiodifusión; un estándar conocido es la interfaz digital serial HD (HD-SDI), que proporciona una velocidad de datos de 1,485 Gbit/s. El estándar HD-SDI de doble enlace se define en la SMPTE 372M; esta interfaz consta de un par de enlaces SMPTE 292M, capaces de proporcionar una velocidad de transferencia de datos de 2,970 Gbit/s. La interfaz se utiliza ampliamente en cine digital y televisión de alta definición (HDTV) 1080p, y ofrece mayor fidelidad y resolución que la HDTV convencional. Recientemente, la interfaz 3G-SDI, que consta de un único enlace serial de 2,970 Gbit/s, se ha definido en la SMPTE 424M y reemplazará a la HD-SDI de doble enlace.

Estos estándares se utilizan para transmitir señales de vídeo digital sin comprimir ni cifrar en dispositivos de televisión de difusión, a los que también se les puede añadir audio integrado y código de tiempo si es necesario. La transmisión por cable coaxial suele tener una distancia inferior a 300 m. La especificación de fibra óptica definida por la SMPTE 297M permite la transmisión a larga distancia, aunque está limitada a la longitud máxima de la fibra o al repetidor. Generalmente, SDI y HD-SDI se aplican solo a la visión profesional. En los dispositivos de frecuencia, diversos acuerdos de licencia limitan las interfaces digitales sin cifrar, prohibiendo su uso en dispositivos de consumo como Blu-ray y en sistemas de grabación de vídeo.

Lista de estándares SDI (coloreados según la compatibilidad)

Ventajas

Se trata de una máquina terminal óptica de nivel radio y televisión sin compresión ni retardo, con arquitectura de hardware pura, gran estabilidad, alta compatibilidad, antiinterferencias y soporte para el uso de módulos de código patológico;

Es altamente flexible, pudiendo adaptarse a diferentes escenarios de aplicación, añadiendo vídeo, audio independiente, datos, ethernet, teléfono, cierre de contacto y otras funciones. Diseño de tarjeta de placa tipo plug and plug, se puede montar en un chasis 2U, facilitando la gestión y el mantenimiento unificados por parte del usuario;

Su distancia de transmisión estándar puede alcanzar los 20 km, el módulo óptico es compatible con múltiples modos, su diseño de módulo óptico plug and plug permite reemplazar el módulo óptico según las necesidades reales del sitio, es fácil de operar, plug and play, sin necesidad de depuración;

Se utiliza ampliamente en radio y televisión de larga distancia, sistemas de cirugía médica, sistemas de transmisión de audio y vídeo de alta calidad, enseñanza multimedia a distancia, sistemas de videoconferencia, sistemas inteligentes de control del tráfico urbano (ITS), ciudades seguras, comunicaciones militares y vigilancia militar;

Características

1. Cumplir con los estándares DVB-ASI, SMPTE424M, SMPTE292M y SMPTE259M (C);

2. Utiliza tecnología de procesamiento digital completa, imagen nítida, sin diferencia de fase de color;

3. Con circuito APC, potencia óptica de salida constante, amplio rango dinámico;

4. Tecnología CWDM para lograr la transmisión de señal multicanal, gran capacidad, fácil de actualizar;

5. La entrada tiene un balance de cable para compensar la pérdida de transmisión por cable;

6. Gracias al circuito de reducción de fluctuaciones de la señal de recuperación del reloj de salida, puede manejar muy bien la señal de distorsión;

7. Distancia de transmisión del cable de entrada/salida de hasta 80 m (cable BELDEN8281);

8. Diseño de grado industrial, el diseño modular hace que el equipo sea fiable y flexible;

9. Compatibilidad multimodo única, sin distancia de retransmisión de hasta 20 kilómetros;

10. Montaje en pared, tipo rack 1U, diseño de tarjeta enchufable, admite chasis de 16 ranuras 2U, fuente de alimentación de respaldo doble;

11. Soporte para señal patológica (opcional):

Señal PLL; para detectar el estado de bloqueo del bucle de enganche de fase SDI. Asegurar que el anillo de enganche de fase del terminal óptico pueda funcionar normalmente sin bloquearse en ninguna escena;

Señal del ecualizador; reflejará fielmente el estado de diseño del ecualizador. Equilibra y procesa eficazmente las señales del cable coaxial de diferentes distancias dentro de un rango determinado para garantizar la integridad de las señales;

Señal matricial SDI; sintetizar las dos señales anteriores. Independientemente de si es de día o de noche, las imágenes generadas por cualquier escena pueden garantizar una transmisión eficaz;

12. Conectar y usar, no requiere configuración;

13. Los dispositivos se utilizan por pares. Nótese que los dispositivos se distinguen entre transmisor y receptor;

Índices técnicos
