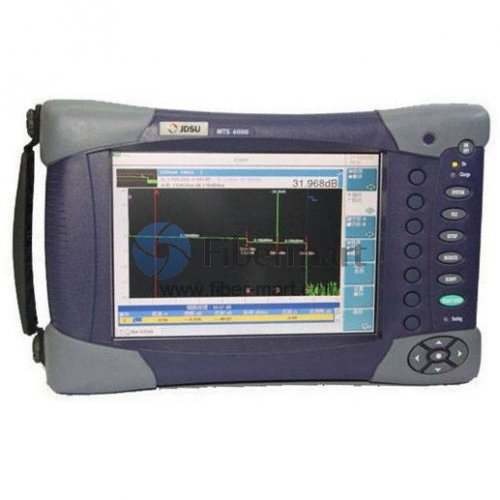

OTDR portátil JDSU MTS-6000 con módulo 8126B
Descripción:
El MTS-6000 es una plataforma de prueba compacta y liviana diseñada para la instalación y el mantenimiento de redes de fibra. Ofrece a los técnicos de servicio de campo los niveles más altos de rendimiento y capacidad de actualización del mercado. Con un diseño modular, el MTS-6000 ofrece una amplia gama de funciones de prueba, con más de 40 módulos de fibra diferentes que admiten una amplia gama de aplicaciones, y es una fuente única para futuras necesidades de pruebas de fibra y fotónicas.
Reflejos :
-Compacto y liviano para el campo.
-A prueba de futuro con más de 40 módulos de aplicación ya compatibles.
-Elija entre módulos enchufables IL/ORL, OTDR, PMD, CD o WDM.
-Módulos de aplicación compatibles con MTS-8000.
-Compatibilidad con versiones anteriores de los módulos OTDR de la familia MTS-5000 existentes.
-Simple para el principiante, con todas las funciones para el experto.
Aplicaciones:
- Localizador de fallas.
- Pruebas de OTDR y nivel de potencia.
- Pruebas CWDM/DWDM.
- Pruebas de PMD, Perfil de atenuación espectral y Dispersión cromática (CD).
- Pruebas de pérdida de inserción (IL) y pérdida de retorno óptico (ORL).
Características principales:
-Plataforma liviana: solo 2,4 kg/5,3 lbs.
-La gran pantalla a color TFT transreflectiva de 8,4 pulgadas mejora la visualización en cualquier condición.
-Interfaz gráfica de usuario intuitiva con opción de pantalla táctil
-Vida útil prolongada de la batería mediante celda de iones de litio inteligente.
-Verificación de conexión con opciones de VFL, medidor de potencia, medidor de pérdida/medidor ORL y alcance de inspección de video
-Opción de equipo de comunicación óptico incorporado para comunicarse a lo largo de la fibra.
-Función única de análisis bidireccional automático disponible para ahorrar hasta un 50% del tiempo de prueba para mediciones OTDR, IL y ORL.
-Transferencia rápida de datos a través de USB, puerto Ethernet y opción de memoria extendida de 1 Gb.
-Conjunto completo de herramientas de software para PC para posprocesamiento de resultados de pruebas con FiberTrace (OFM-100) y FiberCable (OFM-200)
Comparación familiar
|
Modelo |
Descripción |
Zona muerta de eventos |
Zona muerta de atenuación |
|
E8126MR |
Módulo OTDR de rango medio 1310/1550 nm |
0,8 m |
4 millones |
|
E8126LR |
Módulo OTDR de largo alcance de 1310/1550 nm |
0,8 m |
4 millones |
|
E8126LRE |
Módulo OTDR de largo alcance mejorado (LRE) de 1310/1550 nm |
0,8 m |
4 millones |
|
8126B |
Módulo OTDR de rango medio 1310/1550 nm |
0,8 m |
4 millones |

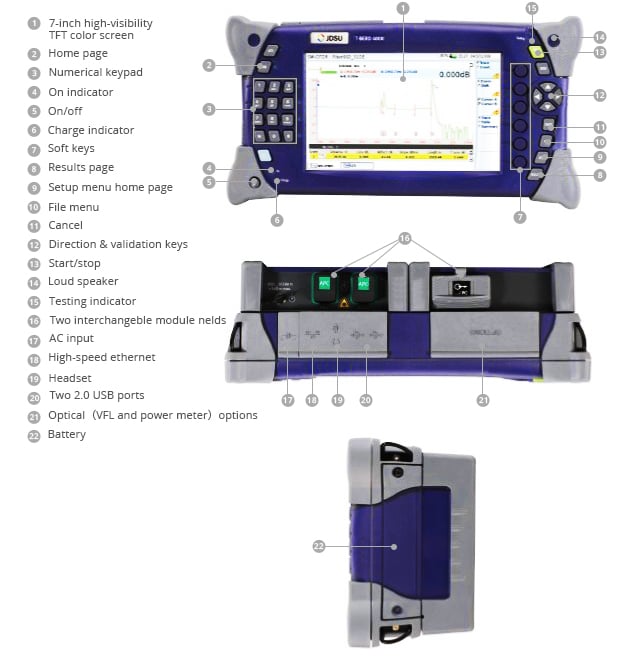

Eficiencia del diseño
.jpg)
|
Especificaciones generales (típicas a 25 °C) |
|
Mostrar |
TFT color, 8,4 pulgadas, LCD 800*600, alta visibilidad (estándar) |
|
Pantalla táctil, TFT color, 8,4 pulgadas, LCD 800*600, alta visibilidad 9 (opcional) |
|
Interfaces de almacenamiento y E/S |
Memoria interna |
1000 resultados de pruebas |
|
Memoria extendida (opcional) |
Mínimo 1 GB (opcional) |
|
2* USB V1.1, 1* RJ45 Ethernet |
|
Interfaz de audio |
Conector jack de 2,5 mm |
|
Fuente de alimentación |
Tipo de batería |
Baterías de ion de litio extraíbles estándar |
|
Adaptador CA/CC |
Entrada 100-240 V, 50-60 Hz |
|
Salida 19 V CC/3,1 A |
|
Tiempo de operación |
Hasta 11 horas con pantalla estándar Telcordia GR-196-CORE |
|
Tamaño y peso |
Mainframe con dos módulos y batería (An*Al*Pr) |
285 x 189 x 95 mm (11,22 x 7,44 x 3,74 pulgadas) |
|
Solo mainframe (sin batería ni módulo) |
2,4 kg (5,3 libras) |
|
Mainframe con un módulo enchufable y batería |
3,4 kg (7,5 libras) |
|
Ambiental |
Rango de temperatura de funcionamiento (sin opción) |
-20 °C ~ +50 °C (-4 °F ~ +122 °F) |
|
Rango de temperatura de funcionamiento (todas las opciones) |
0 ~ + 40 °C (32 °F ~ 104 °F) |
|
Rango de temperatura de almacenamiento |
-20 °C ~ +60 °C (-4 °F ~ +140 °F) |
|
Humedad, sin condensación |
95% |
