Conocimientos básicos y consejos sobre cableado de fibra en centros de datos

Gracias a las ventajas de los cables de fibra óptica, su uso se ha extendido en centros de datos de todo el mundo. Estos cables se consideran un componente indispensable en cualquier centro de datos. Desempeñan un papel fundamental en la transmisión de datos en todo momento a alta velocidad. Para evitar pérdidas innecesarias y mantener la seguridad, tanto si es principiante como si ya tiene experiencia, es fundamental comprender los conceptos básicos antes de comenzar a instalar cableado de fibra en un centro de datos.

Conocimientos básicos de la fibra

Como sabemos, en los cables de fibra óptica, los datos se transmiten mediante pulsos de luz, y esta señal digital se transmite sobre un soporte de vidrio de alta calidad. Debido a la diversidad de cables de fibra, lo más básico que debe comprender es la diferencia entre fibra monomodo y multimodo al considerar la fibra óptica para su centro de datos.

Fibra monomodo

La fibra monomodo consiste en un único cable de fibra de vidrio con un diámetro de núcleo de entre 8 y 10,5 µm y un diámetro de revestimiento de 125 µm, que posee un solo modo de transmisión. Debido a su diámetro relativamente estrecho y a su único modo, se propaga típicamente entre 1310 y 1550 nm, mientras que solo el modo de orden inferior puede propagarse a la longitud de onda de interés, típicamente entre 1300 y 1320 nm. La fibra monomodo suele ofrecer un mayor ancho de banda, una mayor velocidad de transmisión y una distancia hasta 50 veces mayor que la fibra multimodo, pero requiere una fuente de luz con un ancho espectral estrecho, lo que también resulta más costoso. Generalmente, se utiliza la relación 9/125 en la construcción, lo que significa que la relación entre el diámetro del núcleo y el revestimiento es de 9 micras por 125 micras.

Fibra multimodo

La fibra multimodo está hecha de fibra de vidrio, con diámetros comunes de 50 a 100 µm para el componente portador de luz (el tamaño más común es 62,5). Gracias a su núcleo de gran diámetro, la fibra multimodo permite la propagación de múltiples modos de luz. Las ondas de luz se dispersan en numerosas trayectorias, o modos, a medida que viajan a través del núcleo del cable, típicamente a 850 o 1300 nm. Con la fibra multimodo, se puede obtener un gran ancho de banda a altas velocidades (de 10 a 100 MB/s, de Gigabit a 275 m a 2 km) en distancias medias. Sin embargo, la fibra multimodo presenta una limitación: debido a la alta tasa de dispersión y atenuación de este tipo de fibra, la calidad de la señal se reduce en largas distancias. La fibra multimodo generalmente tiene una construcción de 50/125 y 62,5/125, lo que significa que la relación entre el diámetro del núcleo y el revestimiento es de 50 micrones a 125 micrones y de 62,5 micrones a 125 micrones.

Después de comprender la fibra monomodo y la fibra multimodo, es posible que tenga una pregunta:

Al considerar la fibra óptica para su centro de datos, ¿qué tipo es mejor?

En respuesta a esta pregunta, mi pregunta es: «Los mejores sistemas son los que te funcionan bien». Esto se basa en la distancia de transmisión a cubrir, así como en el presupuesto general disponible. La fibra multimodo permite distancias de transmisión de hasta aproximadamente 16 km y el uso de transmisores y receptores de fibra óptica relativamente económicos. Si la distancia a cubrir es superior a 16 km, la fibra monomodo es la mejor opción. Sin embargo, los sistemas de transmisión diseñados para esta fibra, como el diodo láser, suelen ser más costosos.

Nota: Es importante no mezclar nunca los núcleos de fibra óptica. Por ejemplo, nunca conecte un cable monomodo 9/125 a un cable multimodo 50/125, ni un cable multimodo 50/125 a un cable multimodo 62,5/125. Si los núcleos no se combinan correctamente, se perderán las transmisiones de datos. Si le interesa, puede obtener más información sobre cables según la aplicación, como latiguillos de fibra, cables horizontales y troncales. No se enumerarán aquí todos los detalles.

Mejores prácticas para un mejor cableado de fibra

En la primera sección, comprenderemos los conceptos básicos de los cables de fibra óptica. En esta sección, brindaremos algunos consejos prácticos sobre el cableado de fibra. Si bien el cableado de fibra ofrece ventajas significativas en comparación con el cableado de cobre en cuanto a transmisión, atenuación e interferencia electromagnética (EMI), un uso inadecuado puede afectar negativamente la transmisión de datos. Por lo tanto, es fundamental seguir las mejores prácticas al realizar cableado de fibra.

Inspección y limpieza

Quizás haya escuchado el dicho de que las mejores prácticas para la instalación de fibra óptica comienzan con la inspección y la limpieza. Estas prácticas son cada vez más importantes a medida que los enlaces con velocidades de datos cada vez más altas implican presupuestos de pérdida cada vez más bajos. Con una menor tolerancia a la pérdida de luz general, la atenuación a través de los adaptadores debe ser cada vez menor. Esto se logra inspeccionando y limpiando adecuadamente cuando sea necesario. Hay dos tipos de problemas que causan pérdidas cuando la luz sale de un extremo y entra en otro dentro de un adaptador: contaminación y daños. Generalmente, la inspección se realiza con un microscopio de fibra (microscopio óptico o microscopio de video). Es fácil de usar, pero asegúrese de seguir las instrucciones. Además, debe tener cuidado con los malos hábitos al realizar la limpieza. Dado que la limpieza ha sido parte del mantenimiento de la fibra durante años, la mayoría de las personas tienen sus propios métodos para limpiar los extremos. Sin embargo, tenga cuidado con los malos hábitos, ya que muchos se han desarrollado en la industria con el tiempo. En resumen, sea cual sea el método elegido, ciertas verdades se aplican a la inspección y limpieza de los extremos de la fibra óptica. Seguir estrictamente el proceso de trabajo y los principios definidos y realizar una inspección y limpieza constantes desde el principio evitarán tiempos de inactividad inesperados y costosos en el futuro.

Radio de curvatura de la fibra

La intensidad de la señal se reduce al doblar un cable. De igual manera, ocurre con los cables de fibra óptica. El radio de curvatura, o la medida de una curva, puede determinar la intensidad del flujo de la señal de datos. En el cableado de fibra óptica, existen diferentes especificaciones para el radio de curvatura, que varían según el fabricante y el tipo de fibra. Se han realizado muchas mejoras en este ámbito, incluyendo el desarrollo de la "fibra insensible a las curvaturas". Una buena regla general para determinar el radio de curvatura durante la instalación es que este sea de 10 a 15 veces el diámetro exterior de la cubierta del cable. También puede consultar con el fabricante para obtener recomendaciones al elegir los cables.

Tirando de la fibra

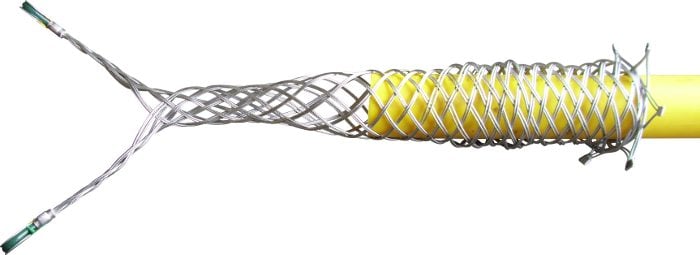

En muchos casos, el cableado de fibra óptica debe extenderse a largas distancias. Si bien los conjuntos de cableado de fibra óptica son robustos y resistentes, se debe tener cuidado al tirar. Es importante recordar que nunca tire de los conectores, ya que esta posición suele ser la más débil en cuanto a fuerza de tracción. Además, le sugerimos utilizar una funda de tracción para reducir la tensión en las zonas críticas. Esta funda está disponible fácilmente a través de los proveedores correspondientes.

Puntos de amarre

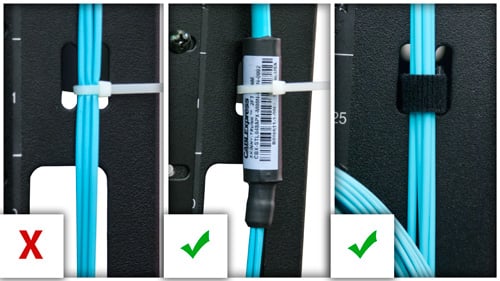

Al organizar cables, se preguntará "¿Cómo confirmar el punto de amarre correcto?". El punto de amarre, como mencionamos, es el área donde se fija el cable a los paneles de conexión, racks y gabinetes para asegurar que no se mueva. Para amarrar el cable de fibra óptica correctamente, nunca use bridas a menos que existan áreas designadas para ello. La forma habitual y correcta es usar velcro y nunca apretarlo demasiado, ya que esto puede agrietar la fibra y causar fallas. La siguiente imagen muestra las formas incorrectas y correctas de amarrar la fibra.

El etiquetado es necesario

El etiquetado de cables facilita y hace más seguros los trabajos. Está diseñado para ayudar a los usuarios a reducir problemas, mejorar la seguridad y ahorrar tiempo y dinero. Todos los cables de su sala de cableado deben estar claramente etiquetados para poder rastrear cualquier falla. Su empresa no puede permitirse perder tiempo probando cables aleatoriamente para encontrar una falla cuando el sistema falla. Un cableado adecuado del centro de datos realizado por un servicio de cableado de red experimentado debería incluir esto como una rutina. Por supuesto, debe seguir las reglas de etiquetado, pero no hacerlo a la ligera. Si bien parece simple, requiere habilidades específicas y tiene un significado específico en el centro de datos.

El cableado de fibra en un centro de datos no es tan sencillo como se describe anteriormente. Además, se requieren muchos otros conocimientos o habilidades operativas durante el trabajo. Los conocimientos descritos anteriormente son los más básicos y se ofrecen solo como referencia.

Conclusión

A medida que aumentan las velocidades de datos, el cable de fibra óptica se volverá cada vez más necesario en muchas aplicaciones de centros de datos. Comprender a fondo los conceptos básicos le ayudará a trabajar mejor y con mayor eficiencia. Espero que disfrute de este artículo y le resulte útil o inspirador. Además, si necesita productos relacionados, como cables de fibra, latiguillos de fibra, paneles de conexión de fibra u otros productos de fibra óptica, puede visitar nuestro sitio web o contactarnos directamente en [email protected] .
