Tutorial de red óptica pasiva Ethernet

EPON es una red basada en PON que transporta tráfico de datos encapsulado en tramas Ethernet. A diferencia de otras tecnologías PON basadas en el estándar ATM, utiliza una codificación de línea 8b/10b y opera a la velocidad estándar de Ethernet. Fiber-MART.COM le permite aprovechar las economías de escala de Ethernet y proporciona conectividad sencilla y fácil de gestionar a equipos IP basados ​​en Ethernet, tanto en las instalaciones del cliente como en la oficina central.

Estructura de la red EPON

Un sistema EPON típico se compone de OLT, ONU y ODN (Figura 1).

La OLT (Terminal de Línea Óptica) se ubica en la Oficina Central (CO) y conecta la red óptica a la red de área metropolitana o red de área extensa, también conocida como red troncal o red de larga distancia. La OLT es a la vez un conmutador o enrutador y una plataforma multiservicio que proporciona interfaces ópticas orientadas a EPON. Además de las funciones de ensamblaje y acceso a la red, la OLT también puede realizar asignaciones de ancho de banda, seguridad de red y configuraciones de gestión según los diferentes requisitos de QoS/SLA de los clientes.

La ONU (Unidad de Red Óptica) se ubica en la ubicación del usuario final o en la acera y proporciona interfaces ópticas que están conectadas a la OLT y a las interfaces de servicio en el lado de los usuarios, como voz, datos y video.

La ODN (Red Distribuida Óptica) es una red de distribución óptica compuesta principalmente por uno o más divisores ópticos pasivos que conectan la OLT y la ONU. Su función es dividir la señal descendente de una fibra en varias y combinar las señales ópticas ascendentes de varias fibras en una sola. El divisor óptico es un dispositivo sencillo que no requiere alimentación y funciona en cualquier entorno climático. Los divisores típicos tienen una relación de división de 2, 4, 8, 16 o 32 y se conectan entre sí. La distancia máxima que puede cubrir la ODN es de 20 km.

Tecnología de enlace descendente y ascendente EPON

En una EPON, el proceso de transmisión de datos descendente desde la OLT a múltiples ONU es fundamentalmente diferente de la transmisión de datos ascendente desde múltiples ONU a la OLT.

En sentido descendente, las tramas Ethernet transmitidas por el OLT pasan por un divisor pasivo 1:N y llegan a cada ONU. N suele estar entre 4 y 64. Este comportamiento es similar al de una red de medio compartido. Dado que Ethernet es de difusión por naturaleza, en sentido descendente (de la red al usuario), se adapta perfectamente a la arquitectura Ethernet PON: el OLT difunde los paquetes y la ONU de destino los extrae según la dirección de control de acceso al medio (MAC) (Figura 2).

Figura 2. Tráfico descendente en EPON

En sentido ascendente, debido a las propiedades direccionales de un combinador óptico pasivo, las tramas de datos de cualquier ONU solo llegarán al OLT, no a otras ONU. En este sentido, en sentido ascendente, el comportamiento de EPON es similar al de una arquitectura punto a punto. Sin embargo, a diferencia de una red punto a punto real, en EPON las tramas de datos de diferentes ONU transmitidas simultáneamente pueden colisionar. Por lo tanto, en sentido ascendente (de los usuarios a la red 13), las ONU deben emplear un mecanismo de arbitraje para evitar colisiones de datos y distribuir equitativamente la capacidad del canal de fibra (Figura 3).

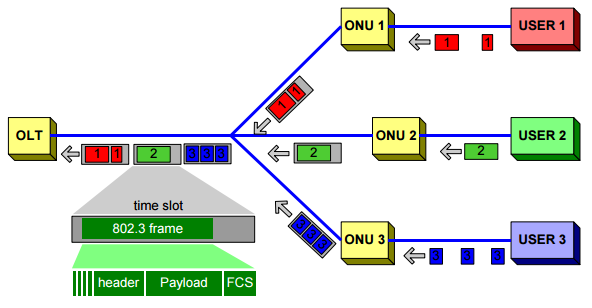

Figura 3. Tráfico ascendente en EPON

Comparación entre EPON y ADSL

La demanda de ancho de banda aumenta exponencialmente con la llegada de la era digital. Por lo tanto, el actual cable de cobre ADSL (Línea de Abonado Digital Asimétrica) de alta velocidad ya no puede satisfacer nuestras necesidades. El ancho de banda del ADSL está limitado a unos pocos megabits por segundo, y el ancho de banda de subida y bajada tampoco es igual. Sin embargo, la fibra óptica ofrece un mayor ancho de banda y una capacidad de transmisión superior, que alcanza los gigabits por segundo. Por lo tanto, la fibra óptica utilizada en las redes de acceso es la tendencia del futuro. Dado que Ethernet es económico, sencillo y ampliamente utilizado en las redes actuales, y su aplicación es muy popular hoy en día, es evidente que su combinación es viable y económica. La tecnología EPON combina una tecnología Ethernet consolidada con la tecnología PON de alto ancho de banda, lo que la convierte en un método de acceso ideal para lograr servicios integrados. En el futuro, el negocio del alto ancho de banda impulsará sin duda la EPON existente, que alcanza una velocidad de 1,25 Gbps tanto en dirección de bajada como de subida.

Ventajas técnicas de EPON

Las EPON son más sencillas, eficientes y económicas que las soluciones alternativas de acceso multiservicio. Entre sus principales ventajas se incluyen las siguientes:

Con el auge de la tecnología EPON, los estándares de interacción y los dispositivos EPON, EPON ha entrado en la fase de aplicación a gran escala, impulsada por la enorme demanda del mercado. EPON es ideal para el mercado de acceso, que se encuentra al final de las fibras y presenta cierta densidad, como FTTH, FTTP, FTTB, FTTN, etc.

EPON se convierte en una solución de acceso de banda ancha muy económica y efectiva debido a su predominio en la inversión en equipos y también en las operaciones, mantenimiento, etc. Se podría decir que la tecnología EPON se ha convertido en la dirección de desarrollo de las tecnologías de red de acceso en el futuro como una solución ideal para FTTH.
