Pigtail de fibra óptica

En el complejo ecosistema de las redes de fibra óptica, el pigtail de fibra óptica  actúa como un enlace de conexión crucial, conectando los componentes ópticos con los cables de fibra para garantizar una transmisión de señal fluida. Al ser un cable de fibra óptica corto y preterminado, elimina la necesidad de terminación in situ, lo que reduce el tiempo de instalación, minimiza la pérdida de señal y mejora la fiabilidad de la red. Esta guía explora las características principales, los diversos tipos, las especificaciones clave y las aplicaciones prácticas del pigtail de fibra óptica, proporcionando información para ayudar a los profesionales del sector a seleccionar e implementar este componente esencial de forma eficaz.

¿Qué es un pigtail de fibra óptica?

En esencia, un pigtail de fibra óptica es un cable compacto, monofibra o multifibra, con un extremo preterminado con un conector óptico estándar (como LC, SC, FC o ST) y el otro sin terminación (a menudo pelado o protegido para empalmes por fusión). Este diseño permite una integración rápida y de baja pérdida con otros componentes de fibra óptica, como transceptores, divisores, circuladores y paneles de conexión, al permitir el empalme por fusión (un método de conexión permanente de alto rendimiento) entre el extremo sin terminación y el cable principal de fibra.

A diferencia de los latiguillos (que tienen conectores en ambos extremos y se utilizan para conexiones temporales y móviles), el pigtail de fibra óptica está diseñado para instalaciones permanentes. Su conector preterminado garantiza un rendimiento constante, ya que las terminaciones se realizan en entornos de fábrica controlados con equipos de precisión, lo que evita los errores y la degradación de la señal que pueden producirse con la terminación in situ. Ya sea en centros de datos, redes de telecomunicaciones o sistemas de detección industriales, el pigtail de fibra óptica actúa como un "punto de transición" que simplifica el montaje de la red a la vez que mantiene la integridad de la señal.

Tipos principales de pigtail de fibra óptica

Los pigtails de fibra óptica se clasifican según diversos factores, como el modo de fibra, el número de fibras, el tipo de conector y los diseños especializados. Cada tipo se adapta a los requisitos específicos de la red, lo que garantiza la compatibilidad y un rendimiento óptimo.

Clasificación por modo de fibra

El modo de fibra determina la capacidad del cable para transmitir señales de luz, y hay dos categorías principales que dominan el mercado:

Pigtail de fibra óptica monomodo (SM):

Diseñados para transmisiones de larga distancia y alto ancho de banda, los pigtails monomodo utilizan un núcleo de fibra estrecho (normalmente de 9/125 μm, donde 9 μm corresponde al diámetro del núcleo y 125 μm al del revestimiento). Operan en longitudes de onda de 1310 nm y 1550 nm, ofreciendo baja atenuación (pérdida de señal) y mínima dispersión (dispersión de pulsos), lo que los hace ideales para redes de telecomunicaciones, enlaces de datos de larga distancia y redes troncales empresariales. Entre los grados monomodo más comunes se encuentra OS2, que admite transmisiones de ultra larga distancia.

Fibra óptica multimodo (MM):

Pigtail: Los pigtails multimodo tienen un núcleo más grande (50/125 μm o 62,5/125 μm) y operan en longitudes de onda más cortas (850 nm y 1300 nm). Están optimizados para aplicaciones de corta distancia (hasta 2 km) con requisitos moderados de ancho de banda, como interconexiones de centros de datos, redes de área local (LAN) y entornos interiores. Se clasifican además según los estándares OM (multimodo óptico): OM1 (heredado 62,5/125 μm), OM2 (50/125 μm para 1 Gbps), OM3 (50/125 μm para 10 Gbps), OM4 (mejorado 50/125 μm para 10 Gbps en distancias más largas) y OM5 (banda ancha 50/125 μm para 40/100 Gbps con múltiples longitudes de onda).

Clasificación por recuento de fibras

El recuento de fibras se refiere a la cantidad de hebras de fibra individuales dentro de una sola coleta, lo que satisface diferentes necesidades de densidad:

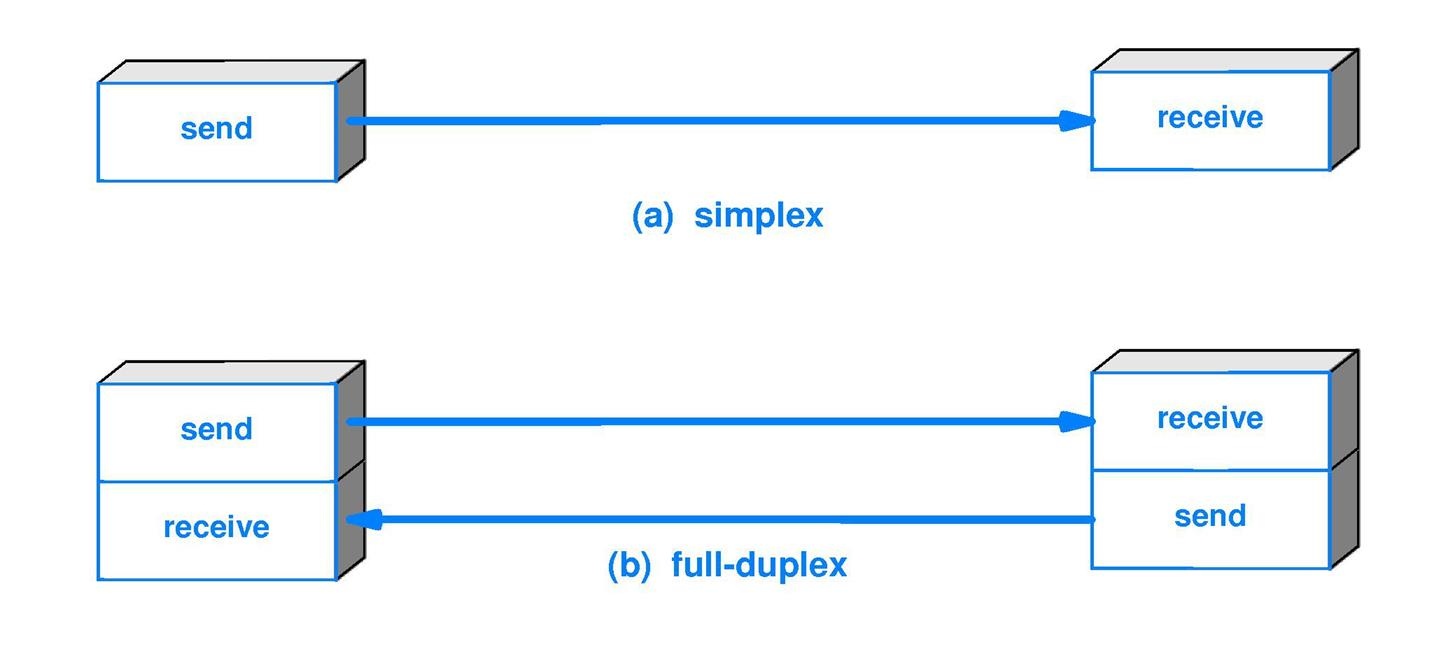

Pigtail de fibra óptica simplex:

Contiene un solo hilo de fibra, ideal para conexiones punto a punto (p. ej., conectar un transceptor a un solo cable de fibra). Se utiliza a menudo en aplicaciones de baja densidad, como las instalaciones residenciales de fibra hasta el hogar (FTTH).

Pigtail de fibra óptica dúplex:

Consta de dos hilos de fibra (uno para transmisión y otro para recepción), diseñados para la comunicación bidireccional. Es común en centros de datos y redes LAN donde los dispositivos requieren capacidades de envío y recepción simultáneas.

Pigtail multifibra óptica:

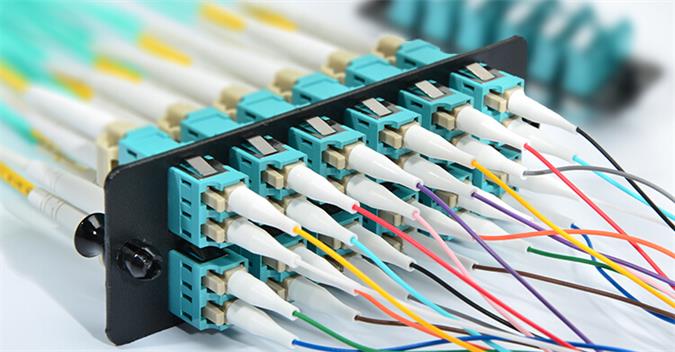

Incluye 4, 6, 8, 12, 24 o 48 hilos de fibra, organizados en manojos o cintas. Estos pigtails son ideales para entornos de alta densidad, como paneles de conexión de centros de datos o cuadros de distribución de telecomunicaciones, donde es necesario consolidar múltiples conexiones para ahorrar espacio.

Pigtails de fibra óptica especializados

Para abordar demandas únicas de rendimiento o ambientales, se encuentran disponibles diseños de cables especiales:

Pigtail de fibra óptica blindado:

Cuenta con una cubierta protectora reforzada con metal o fibra que resiste daños físicos, humedad e interferencias electromagnéticas (EMI). Se utiliza en entornos industriales hostiles, instalaciones al aire libre o zonas propensas a vibraciones (p. ej., plantas de fabricación y oleoductos).

Cable flexible de fibra óptica resistente al agua:

Equipado con una cubierta sellada y conectores resistentes a la humedad, este cable garantiza un rendimiento confiable en entornos húmedos, como torres de telecomunicaciones al aire libre, sensores submarinos o aplicaciones marinas.

Pigtail de fibra óptica personalizado:

Fabricantes como Fibermart ofrecen soluciones a medida que permiten personalizar el tipo de fibra (SM/MM), el tipo de conector, la longitud, el color de la cubierta y el empaque. Esta flexibilidad garantiza que el pigtail se adapte a diseños de red únicos, como pigtails de longitud personalizada para espacios reducidos o pigtails codificados por color para una fácil identificación.

Especificaciones críticas del pigtail de fibra óptica

El rendimiento de un pigtail de fibra óptica se define por especificaciones técnicas clave que inciden directamente en la eficiencia y la fiabilidad de la red. Comprender estos parámetros es fundamental para seleccionar el pigtail adecuado para cualquier aplicación.

Métricas de rendimiento de la señal

Pérdida de inserción:

Pérdida de potencia que se produce al pasar una señal a través del conector del pigtail. En pigtails de fibra óptica de alta calidad, la pérdida de inserción debe ser <0,25 dB, lo que minimiza la degradación de la señal y garantiza márgenes de potencia suficientes en redes de larga distancia o de alto ancho de banda.

Pérdida de retorno:

Mide la cantidad de luz reflejada desde el conector (debido a desajustes de impedancia). Una pérdida de retorno de ≥50 dB es estándar, ya que una baja reflexión previene la interferencia de la señal y protege componentes sensibles como los láseres.

Atenuación:

Pérdida de señal por unidad de longitud de la fibra. Para los pigtails monomodo, la atenuación suele ser de 0,36 dB/km a 1310 nm y de 0,22 dB/km a 1550 nm; para los pigtails multimodo, es mayor a longitudes de onda más cortas (p. ej., ~3,5 dB/km a 850 nm para OM3).

Especificaciones mecánicas y ambientales

Durabilidad del conector:

Los conectores de alta calidad (por ejemplo, LC, SC) pueden soportar ≥1000 ciclos de acoplamiento sin una degradación significativa del rendimiento, lo que garantiza una confiabilidad a largo plazo en sistemas de acceso frecuente, como los paneles de conexión de los centros de datos.

Radio de curvatura:

El radio mínimo de curvatura de un pigtail sin dañar la fibra ni aumentar la pérdida de señal. Para la fibra óptica, el radio mínimo de curvatura es de 10 mm; para el cable, es de 10D (dinámico, en movimiento) o 5D (estático, en posición fija), donde D es el diámetro exterior del cable (normalmente 0,9 mm o 2,0 mm).

Rango de temperatura:

El cable de fibra óptica funciona de manera confiable en temperaturas de -40 °C a 75 °C (-40 °F a 167 °F) y se puede almacenar en entornos de -45 °C a 85 °C (-49 °F a 185 °F), lo que lo hace adecuado para uso en interiores y exteriores.

Material de la chaqueta:

Los materiales comunes incluyen LSZH (baja emisión de humos y libre de halógenos, ignífugo para uso en interiores) y PVC (económico para entornos no críticos). El color de la cubierta suele indicar el tipo de fibra: amarillo para monomodo, verde para OM1/OM2, aguamarina para OM3/OM4 y verde lima para OM5.

Normas de cumplimiento

Todos los pigtails de fibra óptica de buena reputación se adhieren a los estándares globales para garantizar la interoperabilidad y la calidad:

Telcordia (GR-326):

Define los requisitos para conectores y cables de fibra óptica, garantizando el rendimiento mecánico y ambiental.

EIA/TIA-568:

Especifica los estándares de cableado para redes LAN, incluida la compatibilidad de cables de fibra óptica con arquitecturas de red.

IEC 61754:

Goberna las interfaces de conectores ópticos, garantizando que los cables de diferentes fabricantes funcionen con otros componentes.

RoHS:

Restringe las sustancias peligrosas (por ejemplo, plomo, mercurio) en la fabricación, lo que hace que el cable de fibra óptica sea respetuoso con el medio ambiente.

Aplicaciones del pigtail de fibra óptica

La versatilidad del cable de fibra óptica lo convierte en un elemento básico en diversas industrias, donde permite conexiones confiables y eficientes en varios tipos de redes.

Redes de telecomunicaciones

En los sistemas de telecomunicaciones, desde redes troncales de larga distancia hasta implementaciones FTTH de última milla, el pigtail de fibra óptica se utiliza para conectar los cables principales de fibra a equipos como transceptores, amplificadores ópticos y OADM (Multiplexores Ópticos de Admisión y Suelta). Los pigtails monomodo (p. ej., OS2) son los preferidos para enlaces de larga distancia, mientras que los pigtails multimodo (p. ej., OM3/OM4) se utilizan en centrales locales. Su diseño preterminado reduce el tiempo de instalación, lo cual es crucial para escalar las redes de telecomunicaciones y satisfacer la creciente demanda de datos.

Centros de datos

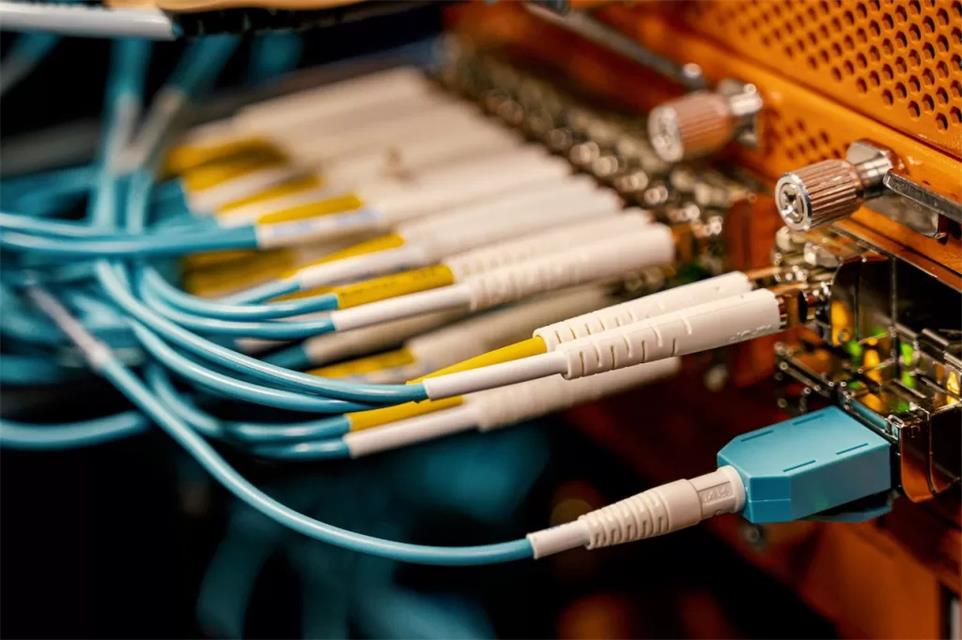

Los centros de datos dependen de conexiones de alta densidad y baja latencia, y el pigtail de fibra óptica desempeña un papel fundamental en la conexión de servidores, dispositivos de almacenamiento y switches a la red central. Los pigtails dúplex o multifibra (p. ej., pigtails de cinta de 12 fibras) se utilizan en paneles de conexión para consolidar conexiones, mientras que los pigtails multimodo OM3/OM4/OM5 admiten velocidades de 10/40/100 Gbps para interconexiones de corta distancia. Se pueden utilizar pigtails blindados en las zonas de refrigeración de los centros de datos para resistir daños causados ​​por el flujo de aire o el movimiento de los equipos.

Sistemas industriales y de detección

En entornos industriales, como plantas de fabricación, redes eléctricas y refinerías de petróleo, los pigtails de fibra óptica conectan sensores (p. ej., de temperatura, presión y vibración) a los sistemas de control. En estos casos, se prefieren los pigtails blindados o impermeables, ya que resisten condiciones adversas como el polvo, la humedad y las interferencias electromagnéticas (EMI). Los pigtails monomodo se utilizan a menudo para enlaces de sensores de larga distancia (p. ej., a lo largo de tuberías), mientras que los pigtails multimodo sirven para redes LAN industriales de corto alcance.

Banda ancha y redes empresariales

Para redes LAN empresariales, redes de campus y acceso de banda ancha (p. ej., FTTH), el pigtail de fibra óptica permite la conexión entre los equipos en las instalaciones del cliente (CPE) y la red del proveedor de servicios. Los pigtails monomodo símplex se utilizan para FTTH, mientras que los pigtails multimodo dúplex permiten la comunicación bidireccional en redes de oficina. Los pigtails codificados por colores simplifican el mantenimiento de la red, permitiendo a los técnicos identificar y solucionar rápidamente los problemas de conexión.

Resumen

El pigtail de fibra óptica es un elemento invisible de las redes modernas de fibra óptica, ya que proporciona un medio fiable y eficiente para conectar componentes manteniendo la integridad de la señal. Sus diversos tipos —desde monomodo hasta multimodo, simplex hasta multifibra, y diseños blindados especializados— se adaptan a cualquier aplicación, desde telecomunicaciones de larga distancia hasta sensores industriales. Al comprender sus especificaciones clave (pérdida de inserción, pérdida de retorno, rango de temperatura) y el cumplimiento de las normas internacionales, los profesionales pueden seleccionar el pigtail de fibra óptica adecuado para optimizar el rendimiento de la red. A medida que crece la demanda de una conectividad más rápida y fiable, impulsada por el 5G, la computación en la nube y el IoT, el pigtail de fibra óptica seguirá siendo un componente fundamental que posibilitará la próxima generación de redes ópticas.
