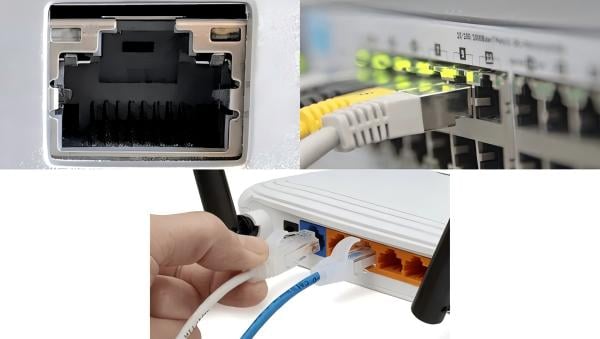

En el mundo interconectado actual, los cables UTP se han convertido en una parte indispensable de nuestra vida diaria. Ya sea para conexiones de red en la oficina, acceso a internet en casa o cableado telefónico, estos cables transmiten nuestros datos silenciosamente.
Pero ¿te has preguntado alguna vez cómo funcionan estos cables aparentemente comunes y corrientes y por qué son tan utilizados en todo el mundo?
¿Qué es un cable UTP?
El par trenzado sin blindaje (UTP) es un tipo de cable de transmisión de datos que consta de cuatro pares de cables de diferentes colores trenzados entre sí. Cada par de cables del mismo color transporta impulsos eléctricos en ambas direcciones.
Este diseño utiliza el principio de cancelación electromagnética para protegerse contra interferencias electromagnéticas. El UTP se utiliza ampliamente en Ethernet (LAN) y líneas telefónicas.
El concepto de pares trenzados no es nuevo. De hecho, los cables de par trenzado sin blindaje se utilizaron por primera vez en 1881 en el sistema telefónico de Bell.
Para 1900, la red telefónica estadounidense también estaba compuesta principalmente por UTP, propiedad de las compañías telefónicas. Desde entonces, la tecnología UTP ha evolucionado continuamente, convirtiéndose en la opción preferida para el cableado de red.

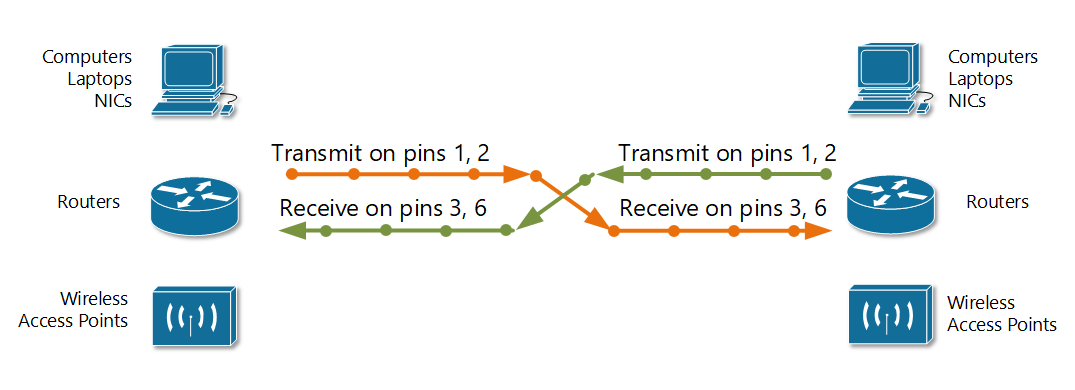

¿Cómo funciona el cable UTP?
El principio de funcionamiento de los cables UTP se basa en un concepto simple: la torsión. Cada par de hilos se trenza entre sí. Este diseño de par trenzado hace que los campos electromagnéticos generados por los pulsos eléctricos durante la transmisión se cancelen entre sí, minimizando así la radiación electromagnética y los efectos de las interferencias electromagnéticas externas.
Cuando una señal eléctrica pasa por un par de cables, crea un campo electromagnético. Sin torsión, este campo podría interferir con las señales de los cables adyacentes (un fenómeno llamado diafonía) o ser susceptible a campos electromagnéticos externos.
Al torcer los dos cables juntos, la cantidad de interferencia que experimenta cada cable es aproximadamente igual, cancelándose así entre sí.
La capacidad de cancelación de ruido de los pares trenzados depende directamente del número de vueltas por unidad de longitud. Generalmente, una torsión más apretada (más vueltas por metro) proporciona un mejor rendimiento, por lo que las categorías de cable de mayor rendimiento (como Cat6 frente a Cat5e) suelen tener vueltas más apretadas.

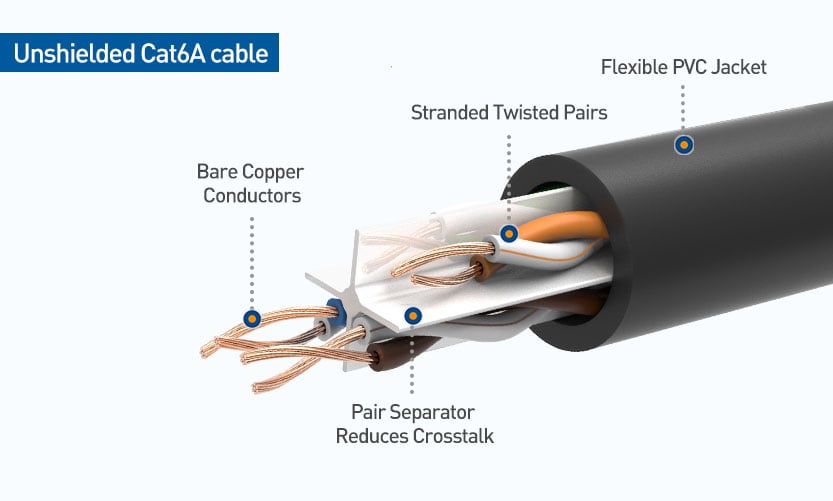

Estructura y composición del cable UTP

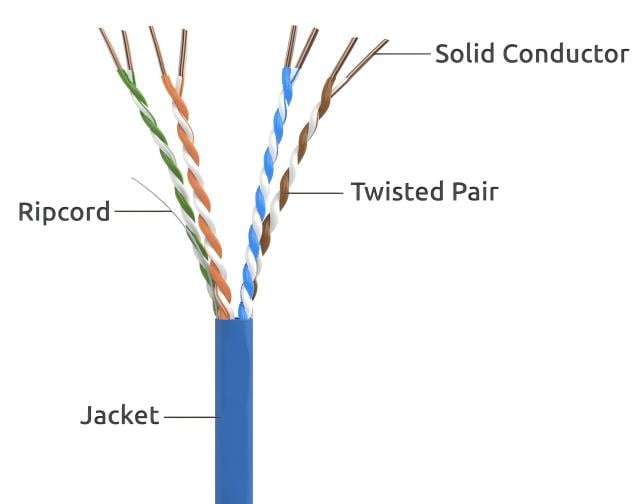

Los cables UTP constan de los siguientes componentes básicos:
-
Conductor: Generalmente se utilizan conductores de cobre desnudo sólido o trenzado, generalmente 24 AWG (diámetro aproximado de 0,51 mm)
-
Aislamiento: Cada cable de cobre está recubierto con un material aislante como polietileno de alta densidad (HDPE), lo que proporciona una codificación de colores para su identificación.
-
Pares trenzados: los 8 cables aislados se dividen en 4 pares, cada uno trenzado con una tasa de torsión (longitud de paso) diferente.
-
Chaqueta: La capa más externa es una funda hecha de materiales como PVC o LSZH (Low Smoke Zero Halogen), que proporciona protección y durabilidad.
Un cable UTP estándar contiene 4 pares trenzados (8 hilos en total), pero a veces solo se utilizan 2 pares en sistemas telefónicos. Los extremos del cable suelen tener conectores RJ-45 para conectarlos a puertos de comunicación compatibles.
Categorías y estándares de cable UTP
Según las especificaciones de rendimiento, los cables UTP se dividen en diferentes categorías, cada una de las cuales admite diferentes frecuencias y velocidades de datos:
| Categoría | Frecuencia de transmisión | Aplicación típica | Notas |
|---|---|---|---|
| Categoría 3 | 16 MHz | Ethernet 10BASE-T | Menos común ahora |
| Cat5 | 100 MHz | Ethernet 100BASE-TX | Reemplazado gradualmente por Cat5e |
| Cat5e | 100 MHz | Gigabit Ethernet 1000BASE-T | El cable de red de oficina más común |
| Cat6 | 250 MHz | 1000BASE-T, 10GBASE-T | Aplicaciones de mayor rendimiento |
| Cat6A | 500 MHz | 10GBASE-T | Ethernet 10G en distancias más largas |
| Cat7 | 600 MHz | 10GBASE-T | Utiliza estructura blindada |

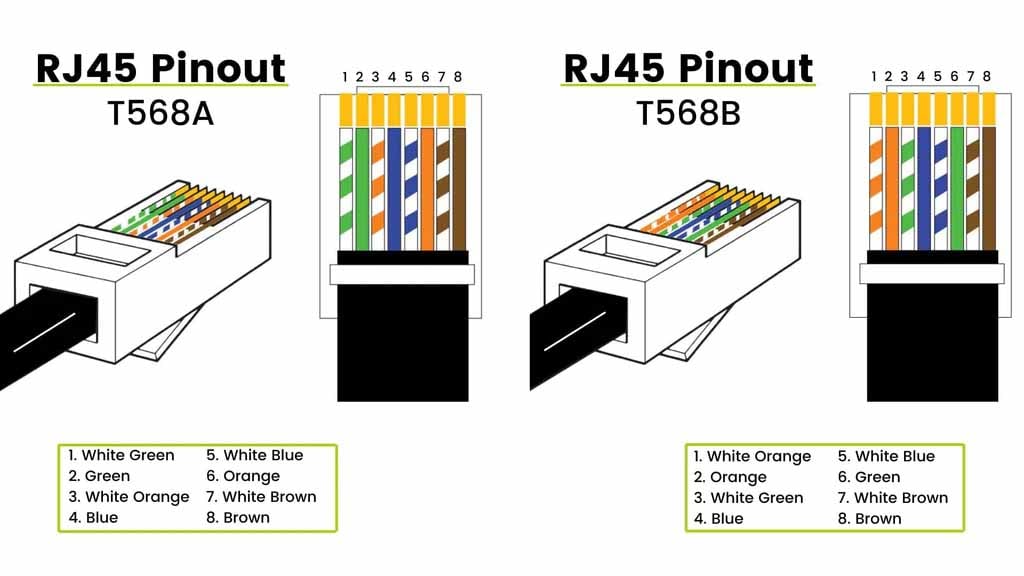

Los estándares de cableado TIA/EIA definen dos asignaciones de pines/pares para cables de par trenzado: T568A y T568B:
-
T568A: Verde/Blanco--1, Verde--2, Naranja/Blanco--3, Azul--4, Azul/Blanco--5, Naranja--6, Marrón/Blanco--7, Marrón--8
-
T568B: Naranja/Blanco--1, Naranja--2, Verde/Blanco--3, Azul--4, Azul/Blanco--5, Verde--6, Marrón/Blanco--7, Marrón--8
En la práctica, T568B es más común, pero cualquiera de los dos funcionará correctamente siempre que se utilice el mismo estándar en ambos extremos.
Ventajas y limitaciones del cable UTP
Ventajas
Los cables UTP son tan populares principalmente debido a sus numerosas ventajas:
-
Sin funda de protección, diámetro más pequeño, ahorra espacio
-
Ligero, flexible y fácil de instalar.
-
Minimiza o elimina la diafonía mediante un diseño de par trenzado
-
Retardante de llama, conforme con las normas de seguridad.
-
Independiente y flexible, adecuado para sistemas de cableado estructurado.
-
Relativamente económico y rentable.
Limitaciones
Por supuesto, los cables UTP también tienen sus limitaciones:
-
Mala resistencia a interferencias electromagnéticas externas, puede verse afectado en entornos de alta interferencia.
-
Tiende a radiar señales, menor seguridad, no apto para aplicaciones de alta seguridad
-
Distancia de transmisión limitada, la longitud máxima del segmento es de 100 metros, se requieren repetidores más allá de esta distancia
-
Limitaciones de ancho de banda, admite un ancho de banda menor en comparación con la fibra óptica
Aplicaciones del cable UTP
Los cables UTP se utilizan ampliamente en diversos entornos:
-
Redes Ethernet: desde redes tradicionales de 10 Mbps hasta redes de alta velocidad de 10 Gbps
-
Sistemas telefónicos: Conexión de equipos y líneas telefónicas
-
Transmisión de video: admite ciertos tipos de transmisión de señales de video
-
Sistemas de automatización de edificios: se utilizan para sistemas de control y conexiones de dispositivos.
¿Cómo elegir un cable UTP de alta calidad?
Al seleccionar un cable UTP, tenga en cuenta los siguientes factores:
-
Requisitos de categoría: elija la categoría adecuada según los requisitos de velocidad de la red ( Cat5e y Cat6 son las opciones más comunes actualmente).
-
Material del conductor: Los conductores de cobre desnudo ofrecen el mejor rendimiento.
-
Cumplimiento de normas: asegúrese de que el cable cumpla con las normas TIA/EIA o ISO/IEC.
-
Tipo de cubierta: Elija PVC (uso general) o LSZH (baja emisión de humo y cero halógenos, para áreas con poca ventilación) según el entorno de instalación.
-
Reputación de marca: elija un fabricante con buena reputación.
En Fiber-mart.com , ofrecemos una variedad de cables UTP de alta calidad, desde Cat5e hasta Cat6A, para satisfacer las necesidades de diferentes aplicaciones. Nuestros cables cumplen plenamente con las normas TIA/EIA e ISO/IEC, lo que garantiza un rendimiento y una fiabilidad óptimos.
Puntos clave de la instalación del cable UTP
La instalación correcta es crucial para el rendimiento del cable UTP:
-
Respete el límite de longitud máxima: La distancia máxima de transmisión para un segmento de par trenzado es de 100 metros. Para distancias mayores, se pueden instalar repetidores entre los segmentos; hasta 4 repetidores pueden conectar 5 segmentos, lo que permite una distancia máxima de transmisión de 500 metros.
-
Evite doblarlo excesivamente: si bien el cable UTP es flexible, doblarlo excesivamente puede dañar los conductores internos.
-
Manténgase alejado de fuentes de interferencia: Evite correr en paralelo a líneas eléctricas. Si es inevitable, mantenga una distancia mínima de 30 cm (aprox. 12 pulgadas).
-
Calidad de la terminación: Asegúrese de que los conectores RJ-45 estén correctamente terminados. Al realizar la prueba con un comprobador de cables, todos los indicadores luminosos deben estar en verde.
Conclusión
Desde su primer uso en 1881 hasta la actualidad, el cable UTP ha evolucionado significativamente. Su simplicidad, fiabilidad y rentabilidad lo convierten en la opción predilecta para el cableado de red. Comprender el funcionamiento de los cables UTP, sus tipos y aplicaciones le ayudará a elegir el cable adecuado para sus necesidades específicas y a garantizar un rendimiento óptimo de la red.
Ya sea que esté implementando una red doméstica, un cableado de oficina o un centro de datos, es probable que el cable UTP siga desempeñando un papel clave en la conexión de nuestro mundo digital.
Si necesita ayuda para seleccionar el cable UTP adecuado para su proyecto, visite Fiber-mart.com . Nuestro equipo de expertos está listo para ayudarle. Ofrecemos una amplia gama de cables UTP, conectores y accesorios de alta calidad para satisfacer todas sus necesidades de red.
Respuestas a sus preguntas frecuentes sobre cable UTP
¿Qué es UTP y cómo funciona?
UTP significa par trenzado sin blindaje, un tipo de cable compuesto por pares de hilos de cobre aislados y trenzados. El trenzado de los pares ayuda a reducir la interferencia electromagnética (EMI) y la diafonía, garantizando una transmisión de datos más fiable. Los cables UTP son la opción preferida para redes gracias a su rentabilidad, flexibilidad y facilidad de instalación. Más información: ¿Qué es UTP? Introducción al cable UTP.
¿Cuál es la distancia máxima que pueden cubrir los cables UTP?
La distancia máxima que pueden cubrir los cables UTP depende de la categoría del cable y la velocidad de datos. Generalmente, para aplicaciones Ethernet, los cables Cat5e y Cat6 pueden alcanzar hasta 100 metros (328 pies). Los cables Cat6a y Cat7 también pueden cubrir 100 metros (328 pies), pero con velocidades de datos más altas, lo que los hace ideales para aplicaciones exigentes.
¿Qué conector se utiliza para el cable de par trenzado?
El conector más común para cables de par trenzado, incluidos los cables UTP, es el RJ45 (Registered Jack 45). Este conector se ha convertido en el estándar para redes Ethernet y se utiliza ampliamente para la terminación de cables UTP. Es un conector de ocho pines, modular y fácil de usar, con pines chapados en oro para un contacto eléctrico fiable.
Diferentes categorías de cables UTP, ¿cómo clasificarlos?
Los cables UTP se presentan en varias categorías, cada una diseñada para soportar diferentes velocidades de datos y aplicaciones. Las categorías más comunes son Cat5e, Cat6, Cat6a y Cat7. El Cat5e admite velocidades de hasta 1 Gbps y es adecuado para aplicaciones Ethernet básicas. El Cat6 admite 1 Gbps hasta 100 metros y 10 Gbps hasta 55 metros. El Cat6a admite 10 Gbps hasta 100 metros, y el Cat7 va un paso más allá, con 10 Gbps hasta 100 metros y 40 Gbps hasta 50 metros.
Cables UTP trenzados vs. sólidos: ¿cuál comprar?
Los cables UTP trenzados y sólidos sirven para diferentes propósitos y la elección entre ellos depende de los requisitos específicos de su entorno de red.
- Elija cables UTP trenzados si necesita flexibilidad, movimiento frecuente y facilidad de terminación. Los cables trenzados son ideales para latiguillos y situaciones donde el cable debe doblarse o flexionarse con frecuencia.
- Elija cables UTP sólidos si: Prioriza el rendimiento en instalaciones permanentes donde el cable no se mueve con frecuencia. Los cables sólidos son rentables y ofrecen un rendimiento eléctrico confiable para sistemas de cableado estructurado y cableado en pared.
¿Cómo terminar cables UTP?
La terminación de cables UTP implica la instalación de conectores en los extremos de los cables para conectarlos a dispositivos de red. Los métodos más comunes incluyen el uso de conectores RJ45 para conexiones Ethernet. La terminación puede realizarse mediante bloques de conexión o conectores modulares, según los requisitos de la instalación. Una terminación adecuada es crucial para mantener la integridad de la señal y garantizar una conexión fiable.
¿Se pueden utilizar cables UTP para PoE?
Sí, los cables UTP admiten alimentación por Ethernet (PoE) para transmitir datos y energía eléctrica por el mismo cable, lo que permite la alimentación centralizada de dispositivos como cámaras IP, teléfonos VoIP, puntos de acceso inalámbricos y otros dispositivos en red mediante cables Ethernet . Sin embargo, es fundamental considerar los requisitos de alimentación y la capacidad del cable al implementar PoE.
¿Puedo utilizar cables UTP en exteriores?
Los cables UTP no son ideales para uso en exteriores sin la protección adecuada. Son sensibles a factores ambientales como la humedad y la temperatura. Si es necesario instalarlos en exteriores, se recomienda usar cables UTP aptos para exteriores o considerar alternativas como cables de fibra óptica diseñados para exteriores.
