Tutorial del marco de distribución óptica





El marco de distribución óptica (ODF) es un componente integrado en cualquier sistema de gestión de fibra para manejar la terminación y la conexión cruzada de cables. Este tutorial brindará una introducción detallada a ODF.







¿Qué es el marco de distribución óptica?





El marco de distribución óptica (ODF) se utiliza para conexiones de cableado entre cables de fibra óptica y dispositivos de comunicación óptica o entre los dispositivos de comunicación. Es un importante equipo corolario en el sistema de transmisión óptica, utilizado principalmente para empalme de terminales de fibra óptica, instalación de conectores de fibra óptica, ajuste de trayectoria óptica, almacenamiento de exceso de pigtail y protección de cables de fibra óptica, etc.



ODF tiene un papel importante para la operación segura y el uso flexible de las redes de comunicaciones de fibra óptica. Con el grado cada vez más alto de integración de la red, han aparecido marcos de distribución mixtos digitales ópticos que integran ODF, DDF y la unidad de distribución de energía en un solo conjunto. Se utilizan para sistemas de cableado de fibra a la celda, fibra al edificio, la oficina del módulo remoto y pequeñas estaciones base inalámbricas.



En la construcción de comunicaciones ópticas pasada, el cable de fibra óptica suele tener de varios a decenas de núcleos, y la capacidad de ODF es generalmente inferior a cien, lo que muestra una capacidad demasiado pequeña de almacenamiento de cable flexible, inconvenientes en la maniobra de conexión, estructura simple y menos funcional y otros deficiencias.



Hoy en día, la comunicación óptica se ha utilizado ampliamente en la transmisión de retransmisión de redes locales y de larga distancia. La fibra óptica se ha convertido en la dirección de la red de acceso. Las nuevas construcciones de redes de fibra óptica que en la mayoría de los lugares optan por utilizar cables que tengan una gran cantidad de núcleos en la medida de lo posible, lo que plantea requisitos más altos para la capacidad, función y estructura de los marcos de distribución óptica.

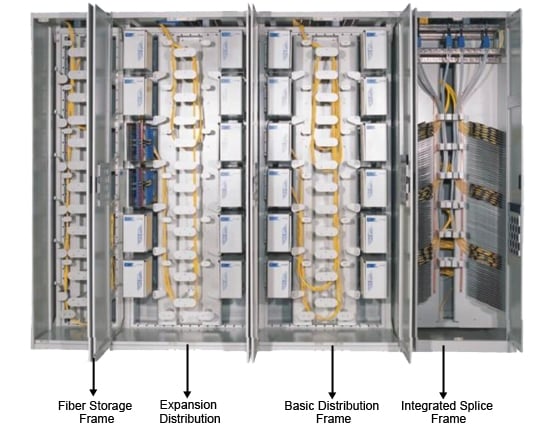

Estructura de ODF

1. La estructura del bastidor

1) Estructura de marco cerrado, semicerrado y abierto.

2) Altura del bastidor dividida en categorías de 2600 mm, 2200 mm y 2000 mm. Su ancho se recomienda elegir un múltiplo entero de 120mm, profundidad se recomienda utilizar 300mm, 450mm y 600mm.

3) La desviación de las dimensiones del bastidor no supera ± 2 mm; La cara exterior del plano inferior de la tolerancia vertical no es superior a 3 mm.







2. Las partes mecánicas móviles.

Las piezas mecánicas móviles deben tener una rotación flexible, un enchufe moderadamente bloqueado y confiable, construcción, instalación y mantenimiento. El ángulo de apertura de la puerta no debe ser inferior a 110° y el espacio debe ser inferior a 3 mm.







3. La introducción del radio de curvatura del cable de fibra óptica.

Al introducir el cable de fibra óptica en el rack, el radio de curvatura no debe ser inferior a 15 veces el diámetro del cable.







4. La estructura del marco.

La estructura debe ser fuerte, el conjunto debe tener consistencia e intercambiabilidad, sin sujetadores sueltos. Y los bordes afilados expuestos de las piezas operativas deben ser redondeados.







5. Radio de curvatura de la cubierta protectora, el revestimiento y el núcleo y el pigtail

Cable de fibra óptica a través del orificio de la placa de metal y gire los bordes afilados a lo largo de la estructura, debe instalar una cubierta protectora y un revestimiento. Núcleo, coleta es donde ambos radios de curvatura de curvatura no deben ser inferiores a 30 mm.







6. La superficie de la rejilla.

La capa de recubrimiento debe tener una superficie lisa, color uniforme, sin hundimientos ni expuesto al final; Piezas metálicas oxidadas sin rebabas.







7. La estructura de la estructura del texto, gráficos, símbolos y signos.

La estructura del texto, gráficos, símbolos y signos del dispositivo debe ser clara, completa y correcta.







Materiales de ODF





1. Anticorrosión

ODF todas las piezas utilizadas deben tener propiedades antisépticas, como la resistencia a la corrosión del material, no deben tratarse con conservantes; sus propiedades físicas y químicas deben ser estables y compatibles con la cubierta y la funda del cable flexible. Para evitar la corrosión y otros daños, estos materiales también deben usarse con otros dispositivos que sean compatibles con los materiales.







2. A prueba de herrumbre

ODF en el revestimiento de la superficie de una estructura metálica, mediante los métodos de prueba de niebla salina para la prueba de niebla salina de 48 h, apariencia sin óxido visible.







3. Requisitos de procesamiento de recubrimiento

Proceso de recubrimiento utilizando una estructura metálica, el recubrimiento y el sustrato deben tener buena adherencia, la adherencia no debe ser inferior a la norma GB/T9286 Tabla I dos requisitos: en la intersección de la incisión o a lo largo del borde cortado, la capa de recubrimiento de la cruz afectada -área de corte significativamente mayor al 5%, pero no significativamente mayor al 15%.







4. Requisitos de rendimiento de la combustión

Los equipos en materiales no metálicos para piezas estructurales y conectores de fibra óptica deben cumplir con el desempeño de combustión de las siguientes condiciones:

1) La muestra de prueba no es la ignición;

2) La muestra de prueba del incendio continuó ardiendo durante más de 10 segundos de llama, y las llamas o las partículas llameantes o incandescentes que caían de una muestra de prueba no se colocaron en la combustión se extendieron al fondo de la muestra de prueba debajo.







Funciones de ODF





1. Características de fijación y protección del cable.

Deberá disponer de entrada de cables, dispositivos de fijación y protección. El dispositivo introducirá el cable y lo fijará al rack, y los cables en el núcleo del cable para protegerlo de daños. Las piezas metálicas y el aislamiento del cable de rejilla metálica, las cubiertas metálicas inmovilizadas y el refuerzo del cable de fibra óptica central deben conectarse a un dispositivo de puesta a tierra de protección de alto voltaje con confiabilidad.







2. Función de terminación de fibra óptica

Deberá contar con un dispositivo terminal de fibra óptica. El dispositivo es fácil de operar con conexión, construcción, instalación y mantenimiento de núcleo de cable y coleta. Y proteger las uniones se puede fijar en línea recta sin desplazamiento, para evitar influencias externas, para asegurar que el núcleo del cable en espiral y el pigtail no se dañen.







3. Función de línea de ajuste

A través del conector del puente de fibra óptica se puede enviar rápida y fácilmente el número de serie del sistema de transmisión de fibra óptica central y cambiar la secuencia de vías.







4. Protección de cables centrales y flexibles

Después de pelar el núcleo del cable, los dispositivos de protección tienen una terminación fija después de la introducción de dispositivos de fibra óptica.







5. La capacidad

Los estándares del producto sobre capacidad y capacidad por unidad de rack (determinada por la cantidad de adaptadores) deben prever dispositivos de terminación de fibra óptica, dispositivos de almacenamiento óptico y dispositivos de distribución de fibra óptica conectados a la gama a plena capacidad, deben poder completar la configuración.







6. Registro de calificación

El rack y la unidad deben tener un dispositivo de identificación y registro completo para una fácil identificación del número de secuencia central o la ruta de transmisión, y el dispositivo de registro debe ser fácil de modificar y reemplazar.







7. Capacidades de almacenamiento óptico

El bastidor y la unidad deben tener suficiente espacio para las fibras restantes.

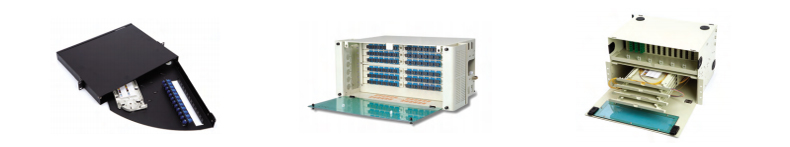

Clasificaciones de ODF

1. Tipo de unidad

El marco de distribución óptica modular se instala en un bastidor de varias unidades, cada unidad es un panel de conexión de fibra óptica independiente. Este parche solo conserva las características originales de los pequeños paneles de conexión de fibra óptica, pero también proporciona utilización del espacio a través del bastidor de deformación estructural, el marco de distribución óptica de alta capacidad es una de las primeras estructuras comunes. Sin embargo, debido a sus limitaciones inherentes en el espacio disponible, en el funcionamiento y uso de algunos inconvenientes.







2. Tipo de cajón

El marco de distribución óptica tipo cajón está dividido en una pluralidad de unidades de bastidor, y cada unidad consta de uno o dos cajones. Al realizar la soldadura y la línea de transferencia, se saca un cajón en el rack fuera de la operación correspondiente, el cual tiene un mayor espacio operativo, de modo que cada unidad sea independiente una de otra. Tire y empuje el cajón en el estado en que está equipado con un dispositivo de bloqueo, que se puede utilizar para garantizar un funcionamiento estable, preciso y que los dispositivos de conexión de la unidad sean seguros y confiables. Este marco de distribución de fibra, si bien el operador del terminal de fibra óptica es inteligente para proporcionar un espacio más grande, pero debido al tipo de celda, el almacenamiento del cable óptico y la tela colocada, no pueden brindar la máxima comodidad. Este estante es una forma.

3. Tipo modular

La estructura modular del marco de distribución óptica se divide en una variedad de módulos funcionales, empalme de cables de fibra óptica, almacenamiento de cables de implementación y otras funciones operativas. Respectivamente, al finalizar cada módulo, estos módulos se pueden combinar como se desee montados en un bastidor en un interior común. Esta estructura proporciona la máxima flexibilidad para satisfacer mejor las necesidades de las redes de comunicación. Lanzamiento actual del marco de distribución óptica modular de alta capacidad, el uso de paneles y cajones, y otras estructuras únicas, el despliegue de empalme de fibra óptica y operación de línea más conveniente; Además, el uso de ranuras verticales y marcos de distribución intermedios resuelve eficazmente los problemas de colocación y almacenamiento del pigtail. Por lo tanto, es un bastidor de distribución óptica de gran capacidad de los más populares, pero actualmente tiene un costo relativamente alto. Afortunadamente, Fiber-MART puede ofrecer los ODF de gran capacidad más rentables, desde 12 fibras hasta 144 fibras con montaje en bastidor, incluso más grandes como 144 fibras, 216 fibras, 288 fibras, 360 fibras, 432 fibras, 504 fibras y 576. Todas las fibras con soporte para piso están disponibles.



La selección del marco de distribución óptica es una tarea importante y compleja, debe basarse en las circunstancias locales, tener en cuenta todos los factores, comprender seriamente y, sobre la base de comparaciones repetidas, elegir el que mejor satisfaga las necesidades actuales y el desarrollo futuro de Marcos de distribución óptica.
