Como todos sabemos, los módulos ópticos SFP+, gracias a su pequeño tamaño, bajo coste, alta densidad y otras ventajas, se utilizan ampliamente en Ethernet 10G. Actualmente, son los módulos ópticos 10G más comunes en centros de datos y parques empresariales. Hoy, Fiberland presentará algunos tipos de módulos ópticos SFP+ 10G y sus diferencias.

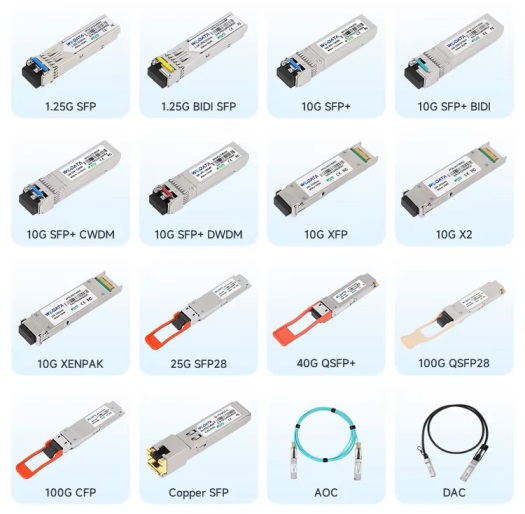

¿Cuáles son los tipos de módulos ópticos SFP+ 10G?
Los módulos ópticos de la serie 10G SFP+ incluyen módulos de interfaz eléctrica SR, LRM, LR, ER, ZR, BIDI, CWDM, DWDM y 10G, todos los cuales son LC dúplex y cumplen con los estándares IEEE802.3ae, SFF-8472 y SFF-8431. Los siguientes son algunos de los detalles específicos del módulo óptico.
Módulo óptico SFP + SR de 1,10 G
10GBase-SR es una especificación de Ethernet. El módulo óptico 10G SFP + SR cumple con esta especificación estándar. El SR de este modelo es de corto alcance, lo que significa que utiliza fibra multimodo para una distancia de transmisión de hasta 300 m. Además, su longitud de onda es de 850 nm, lo que ofrece ventajas como bajo costo, bajo consumo de energía, tamaño compacto y alta densidad.
Módulo óptico SFP + LRM de 2,10 G
El módulo óptico 10G SFP + LRM cumple con la especificación Ethernet 10GBase-LRM, donde LRM se refiere a fibra multimodo de largo alcance. Este módulo óptico 10G SFP + LRM es compatible con fibra multimodo OM1, OM2 y OM3, y se utiliza principalmente para redes FDDI y comunicación de datos 10G. Su bajo consumo de energía y excelente resistencia a las interferencias electromagnéticas (EMI) lo hacen totalmente compatible con el estándar MSA SFF-8431. Además, la versión mejorada del módulo óptico 10G SFP + LRM es el módulo óptico SFP-10G-LRM2. Este módulo óptico mejorado tiene una distancia de transmisión de hasta 2 km y se utiliza habitualmente para conectividad LAN.
Módulo óptico SFP + LR de 3,10 G
El módulo óptico 10G SFP + LR cumple con la especificación Ethernet 10GBase-LR, donde LR se refiere a un largo alcance, con una distancia máxima de transmisión de 10 km en una fibra monomodo con una longitud de onda de 1310 nm, y un máximo de 25 km, pero también tiene las ventajas de miniaturización, bajo consumo de energía y larga distancia de transmisión.
Módulo óptico SFP+ER de 4,10 G
El módulo óptico 10G SFP+ER cumple con la especificación Ethernet 10GBase-ER, donde ER es el rango extendido, su longitud de onda es de 1550 nm y la distancia de transmisión de hasta 40 km cuando se usa con fibra monomodo es un módulo óptico de distancia ultra larga de muy alto costo, actualmente en el centro de datos y parque empresarial favorecido.
Módulo óptico SFP + ZR de 5,10 G
El módulo óptico 10G SFP + ZR cumple con la especificación Ethernet 10GBase-ZR, pero esta especificación es propiedad de Cisco. El modelo de módulo óptico 10G SFP + ZR ZR se refiere a la distancia más larga (Ze best Range), lo que muestra que esta sección de la distancia de transmisión del módulo óptico es muy larga y la fibra monomodo con una distancia de transmisión de hasta 80 km, este tipo de módulo óptico es ampliamente utilizado.
Módulo óptico SFP + BIDI de 6,10 G
El módulo óptico BIDI es un módulo óptico bidireccional de fibra única. Este módulo óptico cuenta con dos encapsulados SFP y SFP+. La principal diferencia radica en que la velocidad del módulo óptico BIDI SFP+ es de 10 G, mientras que la del módulo óptico BIDI SFP es de 100 megahercios o gigabits. El módulo óptico BIDI SFP+ utiliza tecnología WDM y cuenta con dos conectores de fibra que deben utilizarse en pares para garantizar un funcionamiento correcto. Sin embargo, sus ventajas permiten reducir la cantidad de fibra utilizada en las implementaciones de red y, por lo tanto, los costos de implementación.
Módulo óptico SFP + CWDM de 7,10 G
El módulo óptico 10G SFP + CWDM es un módulo óptico de multiplexación por división de longitud de onda gruesa (MLDWDM), generalmente utilizado con fibra monomodo. Este módulo óptico optimiza el consumo de fibra gracias a la tecnología CWDM, lo que aumenta significativamente la flexibilidad, la eficiencia y la fiabilidad de la red. Además, su consumo de energía es muy bajo, un 12,5 % inferior al del módulo óptico 10G SFP + DWDM.
Módulo óptico SFP + DWDM de 8,10 G
El módulo óptico 10G SFP + DWDM es un módulo óptico de multiplexación por división de longitud de onda densa (DWDM) de alta velocidad y gran capacidad, relativamente poco común. Se utiliza habitualmente con fibra monomodo y alcanza distancias de transmisión de hasta 80 km, ideal para la transmisión de datos a larga distancia. Este tipo de módulo óptico satisface las necesidades de transmisión de gran capacidad y ultralarga distancia para operaciones multiservicio y la futura expansión de la red, proporcionando una protección estable. Además, es compatible con diversos modos de red. Los nodos pueden programarse entre longitudes de onda, lo que facilita la expansión de la capacidad, ofrece flexibilidad de acceso empresarial, alto uso del ancho de banda y alta confiabilidad, entre otras ventajas.
Módulo de interfaz eléctrica 9,10G
El módulo de interfaz eléctrica 10G es un módulo de conversión fotoeléctrica SFP+. Su interfaz es RJ45 y se utiliza habitualmente con puentes de red Super Six o Super Seven. La desventaja de este módulo óptico es que no admite la función DOM y su distancia de transmisión es de 30 m, lo que dificulta su aplicación.
Diferencia entre dos módulos ópticos SFP+ 10G y cinco
Para poder distinguir entre los módulos ópticos 10G SFP+ 10GBase-SR, 10GBase-LRM, 10GBase-LR, 10GBase-ER y 10GBase-ZR, la siguiente tabla enumera las tablas de comparación de estos módulos ópticos.
Resumen del módulo óptico SFP+ 10G, ¡lo quieres saber aquí!
En tercer lugar, la serie común de productos de módulos ópticos SFP+ 10G
Modelo de módulo óptico Nombre del módulo óptico Tipo de fibra Longitud de onda central Distancia de transmisión
SFP-10G-ER40 Huawei SFP-10G-ER40 Módulo óptico SFP+ 10G SMF 1310nm 40km
0231A0A8 Huawei (Huawei) 0231A0A8 Módulo de luz SFP + 10G SMF 1310nm 10km
Módulo óptico Huawei OSXD22N0 SFP+ 10G MMF 1310nm 220m
Huawei LE2MXSC80FF0 (Huawei) LE2MXSC80FF0 SFP + módulo de luz de un millón SMF 1550 nm 80 km
Módulo óptico SFP-10G-USR SFP-10R-USR SFP+ 10G MMF 850nm 300m
Módulo óptico Huawei OSX040N01 SFP+ 10G SMF 1550nm 40km
Módulo óptico SFP-10G-GE-SX SFP+ Gigabit MMF 850 nm 550 m
Módulo óptico Huawei SFP-10G-LR SFP+ 10G SMF 1310nm 10km
SFP-10G-ZR100 SFP-10G-ZR100 SFP-10G-ZR100 SFP-10G-ZR100 SFP
0231A0A7 Huawei (Huawei) 0231A0A7 SFP + módulo de luz 10G MMF 1310nm 220m
en conclusión
Los módulos ópticos SFP+ 10G se utilizan ampliamente en redes móviles de próxima generación, redes de acceso fijo, redes de área metropolitana y centros de datos. Fiberland satisface plenamente las necesidades de los clientes con diferentes distancias de transmisión de luz SFP+ 10G mediante un sólido sistema de inventario y servicios de entrega completos. Si necesita módulos, no dude en contactarnos.
