¿Qué es la pérdida de potencia óptica?
La pérdida de potencia óptica, también conocida como atenuación de la fibra óptica, se refiere a la reducción irreversible de la intensidad de la señal óptica que se propaga a través de medios de transmisión de fibra óptica debido a diversos mecanismos físicos. Medida en decibelios (dB), esta pérdida es uno de los indicadores técnicos fundamentales en el diseño y la operación de los sistemas de comunicación por fibra óptica.
La pérdida de potencia óptica determina directamente la distancia máxima de transmisión, la calidad de la señal, la tasa de error de bits y el costo general de inversión en infraestructura de los sistemas de comunicación de fibra óptica .
En aplicaciones prácticas, una pérdida excesiva puede impedir que el receptor decodifique las señales con precisión, lo que provoca interrupciones en la comunicación o errores de datos. Compensar las pérdidas requiere equipos adicionales, como amplificadores y repetidores, lo que incrementa significativamente los costos de construcción y operación del sistema. Por lo tanto, comprender con precisión y controlar cuantitativamente la pérdida de potencia óptica es fundamental para garantizar un funcionamiento eficiente, estable y fiable de los sistemas de comunicación por fibra óptica.
¿Cómo se produce la pérdida de fibra óptica? ¿Cuál es la causa?

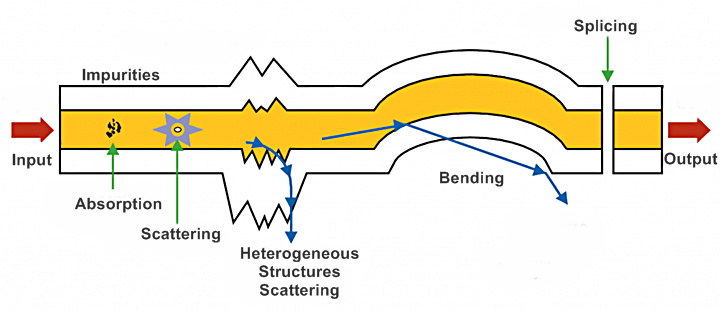

Según sus causas, las pérdidas en la fibra óptica se pueden dividir en dos categorías: pérdidas intrínsecas y pérdidas extrínsecas. Estos dos tipos de pérdidas difieren significativamente en sus mecanismos de acción, factores influyentes y manifestaciones, determinando conjuntamente el nivel de atenuación total del enlace de fibra óptica.
Pérdidas intrínsecas de la fibra óptica
Las pérdidas intrínsecas son pérdidas inherentes determinadas por las propiedades del material, la estructura del núcleo y las características físicas de la propia fibra óptica, que son difíciles de eliminar por completo durante el proceso de fabricación. Se producen principalmente por tres mecanismos: absorción, dispersión y dispersión. Las características de atenuación de las pérdidas intrínsecas son prácticamente constantes tras la salida de la fibra de fábrica, y sus efectos adversos deben evitarse mediante una selección adecuada de los tipos de fibra y las longitudes de onda de operación.
Pérdida por absorción de material
La absorción de material se refiere al proceso mediante el cual las moléculas de la fibra absorben la energía fotónica, convirtiendo la energía óptica en energía térmica u otras formas de energía interna, lo que causa una atenuación de la potencia óptica. Esta pérdida está estrechamente relacionada con la composición de la fibra, el contenido de impurezas y la longitud de onda de operación.
● La sílice fundida, como material principal del núcleo de la fibra, posee una ventana de longitud de onda de transmisión de luz óptima. La banda de 1300 a 1550 nm es una ventana de baja pérdida, ampliamente utilizada en sistemas de comunicación por fibra óptica.
● Los iones de hidroxilo (OH⁻) residuales en el material de fibra son una fuente clave de pérdida, ya que forman un pico de absorción significativo a 1380 nm, que debe reducirse mediante procesos de fabricación de precisión;
● Las impurezas intrínsecas (como los iones de metales de transición) o los defectos reticulares del material provocan una absorción selectiva de fotones en longitudes de onda específicas, lo que agrava aún más las pérdidas.
Pérdida por dispersión
La pérdida por dispersión se produce cuando las señales ópticas se propagan en la fibra y la heterogeneidad de la microestructura del medio altera la dirección de propagación de la luz. Algunos fotones se desvían de la trayectoria de transmisión directa y no llegan al receptor. Se trata principalmente de dos tipos: dispersión de Rayleigh y dispersión de Mie.
● Dispersión de Rayleigh: Causada por fluctuaciones de densidad a microescala e inhomogeneidades compositivas que se forman durante la fabricación de la fibra. Su intensidad de pérdida es inversamente proporcional a la cuarta potencia de la longitud de onda, ejerciendo un impacto más significativo en la banda de longitud de onda corta (p. ej., 850 nm) y siendo una de las principales fuentes de pérdida para la transmisión de fibra óptica a corta distancia.
● Dispersión de Mie: Causada por defectos a gran escala, como irregularidades en la interfaz núcleo-revestimiento y partículas de impurezas (p. ej., polvo, burbujas) en el núcleo. La intensidad de la pérdida se correlaciona positivamente con el tamaño y la concentración de impurezas, lo cual puede reducirse optimizando los procesos de fabricación y los procedimientos de limpieza.
Pérdida por dispersión
La pérdida de dispersión no reduce directamente la potencia óptica, sino que ensancha los pulsos ópticos a medida que aumenta la distancia de transmisión, lo que genera diferencias de tiempo en la llegada de señales ópticas de diferentes frecuencias y modos al receptor. Esto genera interferencias por superposición de señales, lo que reduce indirectamente la intensidad efectiva de la señal y el ancho de banda del sistema. Se divide principalmente en tres categorías:
● Dispersión cromática: Se origina por la diferencia en la velocidad de propagación de la luz de diferentes longitudes de onda en la fibra. Las longitudes de onda más largas se propagan más rápido, lo que provoca un ensanchamiento del pulso, más pronunciado en las fibras monomodo.
● Dispersión modal: Existe únicamente en fibras multimodo. Las señales ópticas de diferentes modos de transmisión recorren diferentes longitudes de trayectoria en el núcleo, lo que genera grandes diferencias de tiempo en la llegada al receptor, lo que limita considerablemente la distancia de transmisión y el ancho de banda de las fibras multimodo.
● Dispersión por Modo de Polarización (PMD): Causada por la asimetría geométrica del material del núcleo de la fibra, la tensión generada durante la fabricación o la tensión ambiental externa, provoca que los dos estados de polarización ortogonal de las señales ópticas se propaguen a diferentes velocidades, lo que provoca el ensanchamiento de los pulsos y tiene un impacto significativo en los sistemas de comunicación de alta velocidad y larga distancia.
Pérdidas extrínsecas
Las pérdidas extrínsecas, también conocidas como pérdidas no intrínsecas, son causadas por factores externos como la construcción e instalación del enlace de fibra, la configuración de la interfaz, el entorno operativo y la tensión mecánica. Son ajustables y constituyen el elemento clave del control durante la operación y el mantenimiento de los sistemas de comunicación por fibra óptica. Los principales factores de influencia y los cálculos correspondientes son los siguientes:
● Pérdida de interfaz: Incluye la pérdida de conector y la pérdida de empalme, resultantes de una geometría imperfecta de la cara final, desviación de la alineación del núcleo, contaminación superficial y un pulido deficiente de los conectores/empalmes. Los principales indicadores de evaluación son la pérdida de inserción (PI) y la pérdida de retorno (PI), cuyas fórmulas se presentan a continuación:
● Fórmula de pérdida de inserción (IL): IL(dB) = -10 log₁₀ (Pₒᵤₜ/Pᵢₙ), donde Pₒᵤₜ es la potencia óptica de salida después de pasar por la interfaz y Pᵢₙ es la potencia óptica de entrada.
● Fórmula de pérdida de retorno (RL):
donde RL(dB) es la pérdida de retorno en dB, Pi es la potencia incidente y Pr es la potencia reflejada.
● Pérdida por tensión mecánica: Cuando la fibra se somete a tensiones mecánicas como flexión, estiramiento o vibración, la distribución del índice de refracción del núcleo y el revestimiento cambia, y algunas señales ópticas se filtran al revestimiento, lo que provoca pérdidas por flexión y estiramiento. Las curvas pronunciadas tienen un impacto más significativo en la pérdida de las fibras monomodo.
● Otros factores extrínsecos: las desviaciones en la concentricidad del núcleo y el revestimiento de la fibra, las conexiones desiguales entre diferentes tipos de fibras y los cambios ambientales como la temperatura y la humedad aumentan indirectamente las pérdidas al afectar la ruta de transmisión y las características del medio de las señales ópticas.

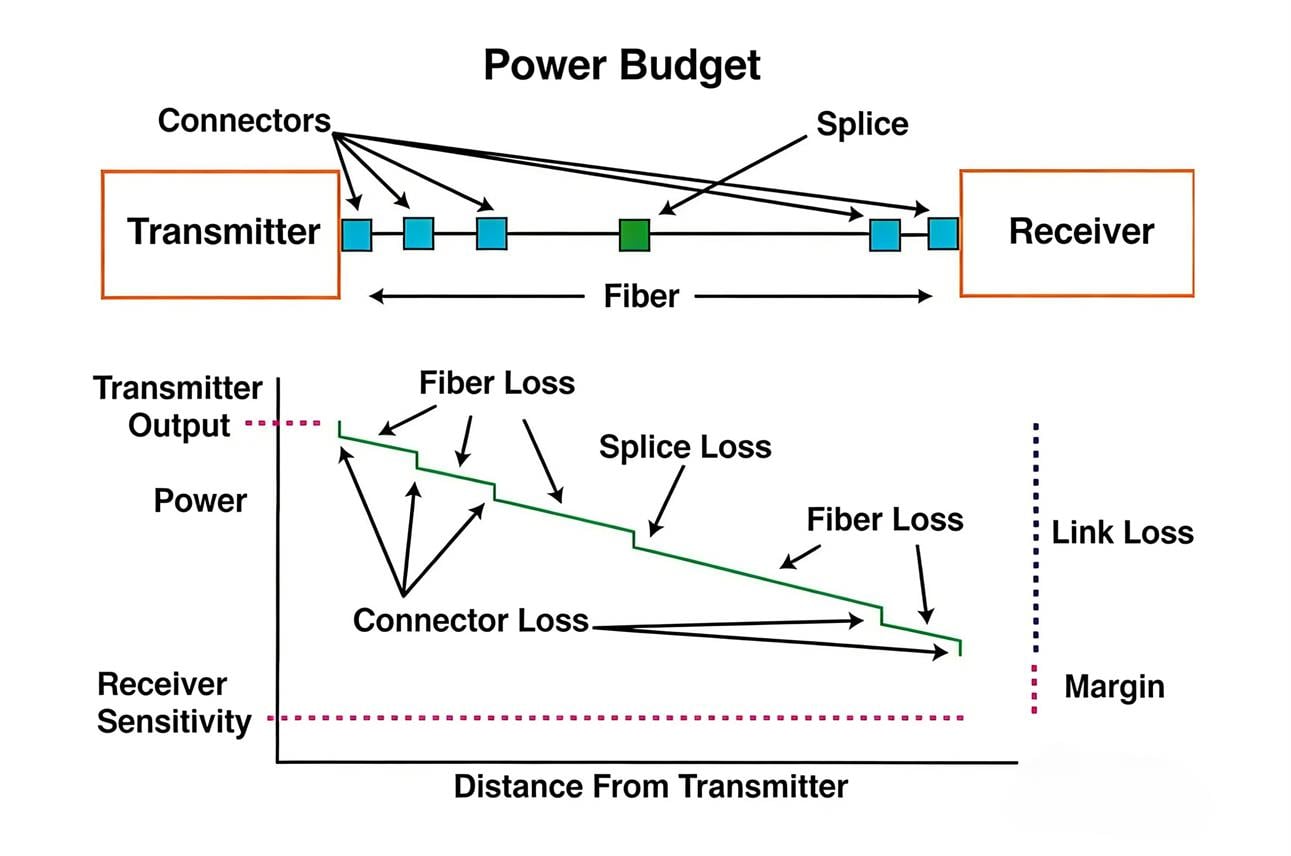

Cálculos de pérdida de potencia óptica
La pérdida total de un enlace de fibra óptica es la suma de la pérdida intrínseca, la pérdida del conector, la pérdida del empalme y el margen de seguridad. Calcular con precisión la pérdida total es fundamental en el diseño, la optimización del enlace y la verificación del rendimiento de los sistemas de comunicación por fibra óptica.
Fórmulas de cálculo del núcleo
● Fórmula de atenuación básica: A(dB) = -10 log₁₀ (Pᵢₙ/Pₒᵤₜ), donde Pᵢₙ es la potencia óptica de entrada y Pₒᵤₜ es la potencia óptica de salida;
● Fórmula de cálculo de pérdida total: Pérdida total (dB) = Pérdida intrínseca de fibra + Pérdida del conector + Pérdida de empalme + Margen de seguridad;
● Cálculo de pérdida intrínseca: pérdida intrínseca (dB) = coeficiente de atenuación máxima (dB/km) × longitud de fibra (km);
● Cálculo de pérdida del conector: Pérdida del conector (dB) = Número de pares de conectores × Tolerancia de pérdida de conector único (dB);
● Cálculo de pérdida de empalme: Pérdida de empalme (dB) = Número de empalmes × Tolerancia de pérdida de empalme individual (dB).
Ejemplo de cálculo de ingeniería
Tomando como ejemplo un enlace de fibra monomodo, combinado con el escenario de la función de Reducción Automática de Potencia (APR), se calcula la pérdida total del enlace. Los parámetros específicos y el proceso de cálculo son los siguientes:
● Parámetros de enlace: Fibra monomodo (G.652), longitud de onda operativa 1310 nm, coeficiente de atenuación 0,4 dB/km, distancia de transmisión 30 km; 2 pares de conectores, tolerancia de pérdida de conector único 0,3 dB; 4 empalmes, tolerancia de pérdida de empalme único 0,01 dB; margen de seguridad 3,0 dB;
● Cálculo de pérdida de subartículo:
● Pérdida intrínseca de fibra = 30 km × 0,4 dB/km = 12,0 dB;
● Pérdida del conector = 2 × 0,3 dB = 0,6 dB;
● Pérdida de empalme = 4 × 0,01 dB = 0,04 dB;
● Pérdida total de enlace = 12,0 dB + 0,6 dB + 0,04 dB + 3,0 dB = 15,64 dB.
Consejo de ingeniería: Después de calcular la pérdida total, asegúrese de que sea menor que la diferencia entre la potencia de salida del transmisor y la sensibilidad del receptor (es decir, el presupuesto de potencia). Para enlaces de misión crítica, verifique los niveles de pérdida en el peor y mejor caso (alta atenuación, temperaturas extremas), considere la degradación causada por los ciclos de acoplamiento del conector y considere factores a largo plazo como el envejecimiento y la humedad ambiental para garantizar la estabilidad del enlace.
Parámetros técnicos y normas relacionados con la pérdida de potencia óptica
Las características de pérdida de los diferentes tipos de fibra, longitudes de onda operativas y componentes de interfaz varían. A continuación, se presentan los rangos de parámetros típicos de la industria. En la práctica, consulte las hojas de datos de los fabricantes de fibra y las recomendaciones de la UIT-T (como los estándares de fibra G.652 y G.657).
Rangos de atenuación típicos de fibras comunes
|
Tipo de fibra/longitud de onda operativa
|
Atenuación típica (dB/km)
|
|---|---|
|
Fibra multimodo (MMF) de 850 nm (OM2/OM3)
|
Aprox. 1,0 – 3,0 dB/km (varía según las condiciones modales)
|
|
Fibra multimodo (MMF) 1310 nm (OM2/OM3)
|
Aprox. 0,6 – 1,0 dB/km
|
|
Fibra monomodo (SMF) 1310 nm (G.652)
|
Aprox. 0,35 – 0,5 dB/km
|
|
Fibra monomodo (SMF) 1550 nm (G.652)
|
Aprox. 0,18 – 0,25 dB/km
|
Relación entre la atenuación y el porcentaje de pérdida de potencia
|
Atenuación (dB/km)
|
Pérdida de potencia aproximada por kilómetro
|
|---|---|
|
10.0
|
Aprox. 90%
|
|
3.0
|
Aprox. 50%
|
|
0.1
|
Aprox. 2%
|
Márgenes de pérdida típicos para conectores/empalmes
|
Tipo de componente
|
Pérdida típica (dB)
|
Notas
|
|---|---|---|
|
Conector único (UPC de alta calidad)
|
0,1 – 0,35
|
Depende de la calidad del pulido, el tipo de interfaz y la limpieza.
|
|
Conector único (APC)
|
0,1 – 0,3
|
Mejor rendimiento en pérdida de retorno en comparación con UPC
|
|
Empalme por fusión (ejecutado correctamente)
|
0,01 – 0,05
|
Los equipos automatizados y los procedimientos estandarizados reducen las pérdidas
|
|
Empalme mecánico
|
0,05 – 0,3
|
Gran variación de pérdida; no apto para enlaces críticos
|
¿Cómo controlar y optimizar la pérdida de potencia óptica?
Reducir la pérdida de potencia óptica requiere un sistema de gestión integral que integre diseño, construcción, operación y mantenimiento. Mediante operaciones estandarizadas, mantenimiento regular y actualizaciones tecnológicas, se logra un control preciso de la pérdida de enlace para garantizar el rendimiento del sistema.
Inspección de rutina y mantenimiento de limpieza
La contaminación de la interfaz y los daños en los extremos son las principales causas de pérdidas extrínsecas, lo que requiere un mecanismo de inspección y limpieza regular:
● Inspeccione periódicamente la integridad de los extremos y empalmes del conector utilizando un microscopio de fibra óptica para identificar defectos como rayones, abolladuras y contaminación;
● Limpie las interfaces con toallitas con alcohol, hisopos sin pelusa o herramientas de limpieza de fibra óptica especializadas para evitar el polvo y los residuos de aceite, e instale rápidamente las tapas antipolvo después de la limpieza;
● Establecer un registro de desempeño de pérdidas para registrar datos de pérdidas después de cada inspección, limpieza y mantenimiento, y realizar un seguimiento de las tendencias de variación de pérdidas.
Monitoreo de pérdidas y resolución de problemas
La monitorización de pérdidas en tiempo real y la localización de averías mediante equipos profesionales ayudan a evitar riesgos de comunicación con antelación:
● Utilice un reflectómetro óptico en el dominio del tiempo ( OTDR ) para dibujar la curva de distribución de pérdida del enlace de fibra, ubicando con precisión las anomalías de pérdida en empalmes, conectores, curvas y roturas de fibra;
● Configure un medidor de potencia óptica para monitorear la potencia óptica de entrada y salida en tiempo real, calcular dinámicamente la pérdida de enlace combinada con señales estables de una fuente de luz y activar automáticamente alarmas anormales;
● Predecir los riesgos de degradación por pérdida basándose en el análisis de tendencias de datos de pérdida históricos y tomar medidas correctivas específicas (como reemplazar conectores, optimizar el enrutamiento).
Lista de verificación de construcción y rendimiento de enlaces
Las operaciones estandarizadas durante la construcción son clave para controlar las pérdidas extrínsecas. Implemente estrictamente los siguientes procesos de verificación:
● Verificar que la pérdida de inserción y la pérdida de retorno de los conectores y empalmes cumplan con las especificaciones de diseño y eliminar del servicio las interfaces no calificadas;
● Asegúrese de que no haya curvas pronunciadas ni estiramientos excesivos durante el enrutamiento de la fibra y controle el radio de curvatura de acuerdo con los requisitos técnicos de la fibra (el radio de curvatura de la fibra monomodo generalmente no es inferior a 10 veces el diámetro de la fibra);
● Pruebe la precisión de respuesta de la función de reducción automática de potencia (APR) en escenarios anormales, como cortes de energía y roturas de fibra, para garantizar el funcionamiento adecuado del disparador.
Reducción automática de potencia (APR) y aplicaciones
La Reducción Automática de Potencia (APR) es una importante función de protección de seguridad en los sistemas de comunicación por fibra óptica. No reduce directamente las pérdidas en estado normal, sino que garantiza la seguridad del personal y la estabilidad del equipo mediante el ajuste de potencia de emergencia.
Principio de la tecnología APR
La función APR monitorea continuamente el estado de la conexión del enlace de fibra óptica. Al detectar anomalías como roturas de fibra o desconexiones de interfaz, reduce automáticamente la potencia de salida óptica del transmisor, manteniéndola dentro de un rango seguro para evitar fugas láser dañinas.
Ventajas de la tecnología APR
● Protección de seguridad personal: controla la potencia del láser filtrada por debajo del umbral seguro para los ojos, lo que evita que los técnicos sufran lesiones por irradiación láser durante el mantenimiento y la gestión de fallas;
● Protección del equipo: reduce la fuerte luz reflejada generada cuando se desconecta la fibra, evitando daños a componentes sensibles como transmisores y detectores ópticos;
● Confiabilidad mejorada del sistema: reduce el impacto de las condiciones operativas anormales en la estabilidad general de la red a través de un ajuste rápido de la energía, ganando tiempo para la reparación de fallas.

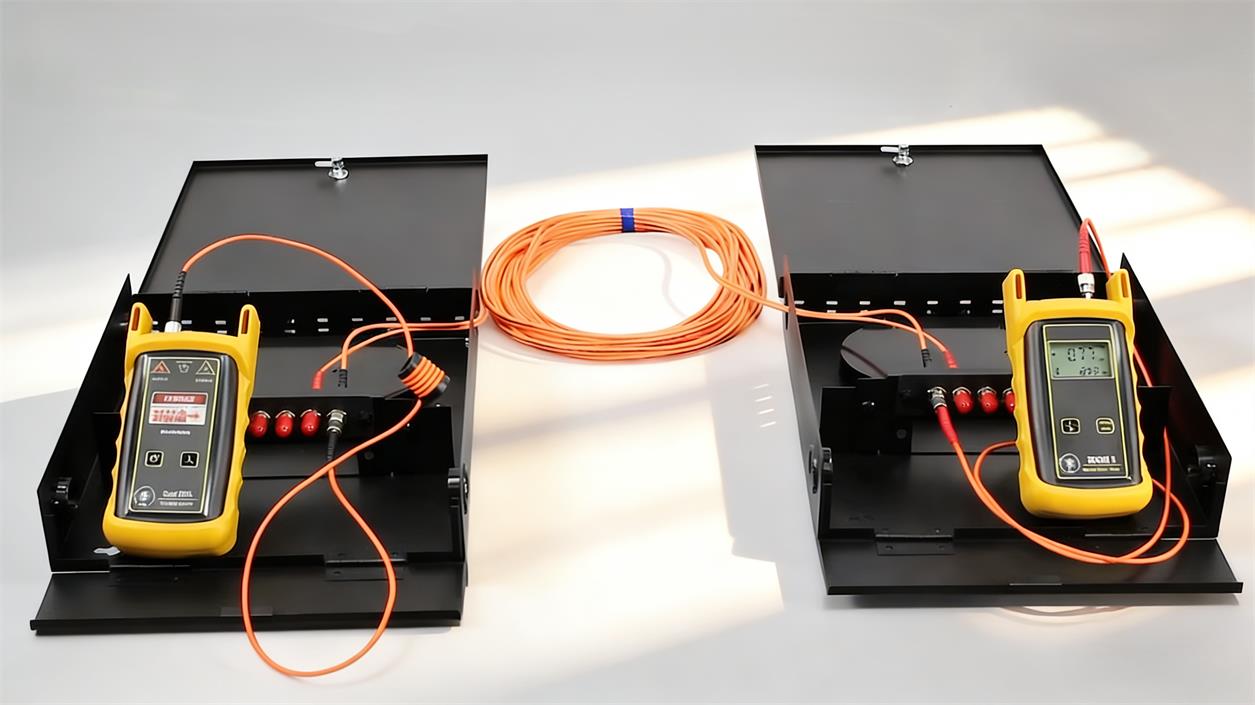

Prueba y medición de pérdida de potencia óptica
Las pruebas de pérdida son un método fundamental para cuantificar los niveles de pérdida y verificar el rendimiento del enlace. Existen diferentes herramientas adecuadas para distintos escenarios de prueba y deben seleccionarse según las necesidades reales.
● Reflectómetro óptico en el dominio del tiempo (OTDR): Su función principal es localizar anomalías de pérdida en el enlace. Puede medir valores de pérdida en empalmes, conectores y curvas, y dibujar curvas de distribución de pérdidas, lo que lo hace ideal para la resolución de problemas de enlaces y la evaluación completa de pérdidas.

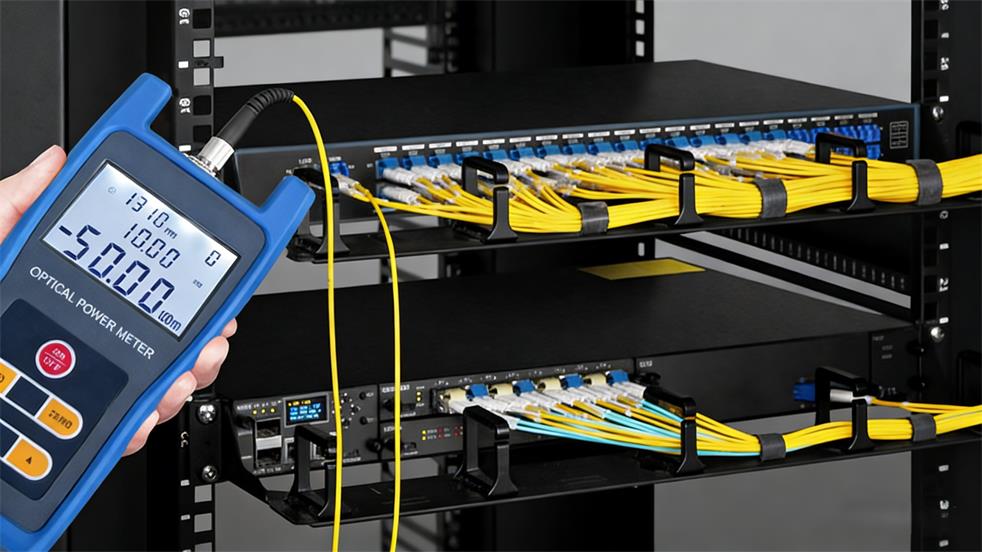

● Medidor de potencia óptica: mide directamente los valores absolutos de la potencia óptica de entrada y salida, calcula la pérdida de enlace combinada con la potencia de la fuente de luz conocida, adecuado para el monitoreo diario de pérdidas y pruebas de pérdida de un solo punto;
● Fuente de luz: Proporciona señales ópticas monocromáticas estables para pruebas de pérdida, lo que garantiza la precisión y repetibilidad de los resultados. Debe coincidir con la longitud de onda de operación de la fibra (p. ej., 850 nm, 1310 nm, 1550 nm).
Conclusión
La pérdida de potencia óptica es un factor limitante fundamental en los sistemas de comunicación por fibra óptica, y su nivel de control determina directamente la distancia de transmisión, la estabilidad y el coste operativo del sistema. Reducir la pérdida de potencia óptica requiere establecer un sistema de gestión integral del proceso: seleccionar razonablemente los tipos de fibra, las longitudes de onda operativas y los componentes de interfaz durante la fase de diseño para evitar riesgos de pérdida intrínseca; estandarizar las operaciones durante la construcción para reducir las pérdidas extrínsecas; lograr un control preciso de los cambios en las pérdidas mediante la inspección, la limpieza y la supervisión periódicas durante la operación y el mantenimiento; y garantizar la seguridad del personal y los equipos con tecnologías de seguridad como el APR.
Al abordar sistemáticamente las fuentes de pérdida, como la absorción, la dispersión, la flexión y la contaminación, junto con métodos científicos de cálculo, prueba y optimización de pérdidas, se puede lograr un funcionamiento de alto rendimiento de los sistemas de comunicación por fibra óptica, proporcionando un soporte técnico fiable para diversos escenarios de comunicación. En el futuro, con el desarrollo de materiales de fibra resistentes a las pérdidas, procesos de fabricación de precisión y tecnologías de monitorización inteligente, se mejorará aún más el control de la pérdida de potencia óptica, impulsando la comunicación por fibra óptica hacia distancias más largas, velocidades más altas y mayor estabilidad y fiabilidad.
Preguntas frecuentes (FAQ)
¿Cuál es el rango aceptable de pérdida de potencia óptica en redes de fibra óptica?
El presupuesto de pérdida varía según el escenario de diseño del sistema: los sistemas de comunicación de larga distancia de modo único (como las redes troncales) generalmente permiten una pérdida total de 15 a 20 dB, con pérdida compensada mediante la configuración de repetidores; los enlaces de corta distancia a nivel empresarial (como los centros de datos) generalmente están diseñados con una pérdida de menos de 10 dB, por lo que no requieren repetidores adicionales.
¿Cómo mejora APR la seguridad de las redes de fibra óptica?
Cuando la fibra se rompe o se desconecta, el APR reduce rápidamente la potencia de salida del transmisor. Por un lado, evita que la fuga del láser de alta potencia dañe la vista del personal de mantenimiento; por otro, reduce el impacto de la luz intensa retrorreflejada en los componentes del transmisor, disminuyendo así el riesgo de daños al equipo.
¿Cuál es la mejor herramienta para medir la pérdida de potencia óptica?
No existe una herramienta absolutamente "mejor"; la selección depende del escenario: La combinación de un medidor de potencia óptica y una fuente de luz es adecuada para la medición directa de la pérdida total del enlace, presenta una operación simple y un bajo costo; OTDR es adecuado para localizar anomalías de pérdida y solucionar fallas con precisión, lo que lo hace ideal para el mantenimiento del enlace y el manejo de fallas.
¿Cómo minimizar las pérdidas relacionadas con los conectores?
Las medidas principales incluyen: utilizar conectores UPC/APC de alta calidad para garantizar la calidad del pulido y la precisión de la alineación del núcleo; establecer un mecanismo de limpieza regular para evitar la contaminación; instalar tapas antipolvo cuando los conectores no estén en uso para evitar daños en los extremos; controlar estrictamente la fuerza de inserción/extracción de la interfaz durante la instalación para evitar daños mecánicos.
¿Cuál es la diferencia en la pérdida por flexión entre fibras monomodo y multimodo?
La pérdida por flexión afecta a ambos tipos de fibra, pero las fibras monomodo (especialmente las fibras G.652 tradicionales) son más sensibles a las curvaturas pronunciadas, donde las curvaturas de radio pequeño causan fácilmente fugas de señal óptica. Las nuevas fibras anti-flexión (como la G.657) reducen significativamente la pérdida por flexión al optimizar la estructura del núcleo, lo que resulta ideal para entornos con espacio de enrutamiento limitado. Las fibras multimodo presentan una pérdida por flexión relativamente menor, pero aun así requieren radios de curvatura controlados.
¿Puede el APR reemplazar el mantenimiento rutinario de la fibra óptica?
No. El APR es solo una función de seguridad de emergencia y no puede resolver problemas de degradación por pérdida en estado normal (como contaminación de la interfaz, envejecimiento de la fibra y pérdida por flexión acumulada). La inspección, la limpieza y la monitorización periódicas siguen siendo fundamentales para controlar las pérdidas y garantizar el funcionamiento estable del sistema a largo plazo.
¿Cómo establecer el margen de potencia de seguridad en el diseño de enlaces de fibra óptica?
Un margen de seguridad de 3 dB es una práctica común en el diseño de enlaces convencionales, que se utiliza para compensar los incrementos de pérdida causados por cambios ambientales, el envejecimiento de los componentes y el desgaste de los conectores. Para enlaces de misión crítica (como enlaces de comunicaciones médicas y eléctricas) o enlaces de larga distancia, los ingenieros pueden reservar un margen de 3 a 6 dB para garantizar el cumplimiento de los requisitos de presupuesto de potencia en condiciones de funcionamiento extremas.
