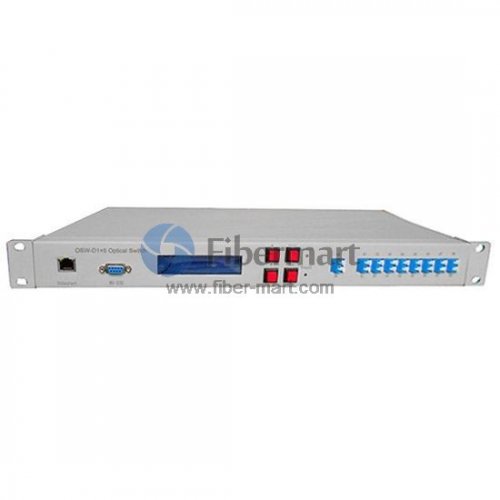

Interruptor óptico Opto-Mecánico 1RU 19 "Montaje en rack
Montaje en rack de 1RU de 19 ”sin módulos de conmutación ópticos preinstalados. Está diseñado para módulos de conmutación ópticos opto-mecánicos 1xN (N≤16). Los módulos se pueden instalar fácilmente en el chasis. La dimensión de este chasis de montaje en rack de 19 ”1RU es 440X250X43mm.
Los mamparos del panel frontal pueden adaptarse a los tipos de conectores típicos FC / UPC, FC / APC, SC / UPC, SC / APC, LC / UPC, LC / APC, ST / UPC, ST / APC. Normalmente, el montaje en rack 1RU 19 ”puede aceptar como máximo dos módulos de conmutador óptico con conector LC 1x16 o un módulo conmutador óptico con conector 1x16 FC / SC / ST, como OSM-1x16.
Fiber-Mart ofrece montajes en rack completos, que incluyen montaje en rack de 1RU, montaje en rack de 2RU, montaje en rack de 4RU y montaje en rack de escritorio, que pueden aceptar nuestros módulos de conmutador óptico opto-mecánicos de 128 canales. Nuestros montajes en rack de interruptores ópticos se fabrican con los más altos estándares de calidad en instalaciones de última generación. También ofrecemos módulos de interruptores ópticos opto-mecánicos para hacer una solución completa.

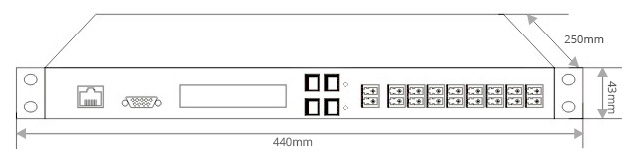

Dimensión mecánica
Características clave
Chasis estándar de montaje en rack de 1RU de 19 ”
Montaje en bastidor compacto que ahorra espacio
Dimensión (LxWxD): 440X250X43mm (1U de altura)
Capacidad: módulo conector 1x16 FC / SC / ST hasta 1pc o módulo conector 1x16 LC hasta 2 pcs
Fácil de instalar y mantener
Construcción robusta y resistente
Ideal para nuestros módulos de conmutación de fibra óptica opto-mecánicos
Las interfaces TTL y RS232 están disponibles
Aplicaciones
Plataforma flexible y versátil para módulos de embalaje
Módulos seguros
Uso de laboratorio de fibra óptica
Aplicaciones de I + D
Prueba de cumplimiento del sistema
red de área metropolitana
Información sobre pedidos
Part No. |
L (mm) |
W (mm) |
D (mm) |
Connector Type & Switch Module No. |
N |
FM-OSW-1xN-1U |
440 |
250 |
43 |
FC/SC/ST |
1 pc |
≤16 |
LC |
2 pcs |
FM-OSW-1xN-2U |
440 |
250 |
86 |
FC/SC/ST |
1 pc |
≤64 |
LC |
2 pcs |
FM-OSW-1xN-4U |
440 |
300 |
176 |
FC/SC/ST |
1 pc |
≤128 |
LC |
2 pcs |
FM-OSW-1xN-T |
290 |
260 |
110 |
FC/SC/ST |
1 pc |
≤32 |
LC |
2 pcs |
Notas
N significa el número de canal de los módulos de conmutación óptica. Puede elegir un módulo de conmutador óptico que coincida con el chasis que elija.
Se pueden personalizar más de 128 módulos de canal.
El montaje en rack de tamaño especial se puede personalizar.
Procedimiento de pedido personalizado
Comuníquese con nosotros con cualquier requisito específico que pueda tener, podemos ayudarlo a crear una solución personalizada para satisfacer casi cualquier aplicación.
una. Envíe un correo electrónico a [email protected]. sus requisitos, incluido un boceto aproximado y algunos dibujos e información detallados.
B. Nuestro ingeniero revisará el proyecto y proporcionará una cotización dentro de 2 a 3 días hábiles.
C. Podemos organizar la producción en 2 a 3 semanas una vez que se realiza el pedido.
