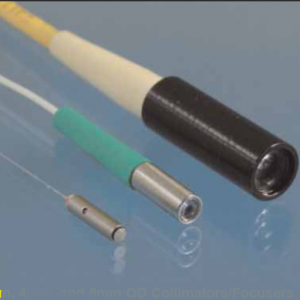

ファイバーコリメーター光ファイバーコリメータは、ファイバー端で出力光を拡大・平行化する装置、または2本のファイバー間の光ビームを結合する装置です。ファイバーとレンズを組み合わせたモジュールで、平行ビームを生成する機能を備えています。当社は、 FC/APC 、FC/PC、またはSMAコネクタ付きファイバー端からのレーザービームを、設計波長における回折限界性能を維持しながら平行化する、固定型および調整型の幅広い光ファイバーコリメータパッケージを提供しています。さまざまな波長（850 nm、980 nm、1060 nm、1310 nm、1550 nm）またはファイバーオプション（SMファイバー、MMファイバー、 PMファイバー、LMAファイバーなど）をご用意しています。
導入
光ファイバーコリメータは、光ファイバーから出射する発散光を平行コリメートビームに変換し、またはその逆に変換するように設計された精密光学部品です。これにより、光学部品間の効率的な自由空間結合が実現します。固定型または調整可能なパッケージにファイバー終端と精密レンズを統合することで、これらのデバイスは、光ファイバーの限られた世界と自由空間光学システムとの間の重要なインターフェースとして機能します。850nmから1550nmまでの主要な波長に対応し、シングルモード、マルチモード、偏波保持、およびラージモードエリア光ファイバーと互換性があり、高度な光通信アプリケーションにおけるビーム操作、システム相互接続、および信号調整のための決定的なソリューションです。
.jpg "ファイバーマート光コリメータ") 特徴
● ファイバー端から高度に平行で発散の少ない出力ビームを生成するように、または自由空間ビームを高い結合効率でファイバー コアに集束するように設計されています。 ● 850nm、980nm、1060nm、1310nm、1550nm などの標準波長に最適化されており、SM、MM、PM、LMA ファイバーと互換性があります。 ● FC/APC、FC/PC、LC、SMA などの一般的なコネクタ インターフェースが提供されます。 ● 固定および調整可能なパッケージ オプションが利用可能です。 ● 回折限界の光学性能を実現するために、高品質の非球面レンズまたは GRIN レンズ (C レンズまたは G レンズ) を使用します。 ● 低い挿入損失と高いリターン損失。
原則
光ファイバーコリメータは、ガウスビーム光学系とレンズ変換を用いて、光ファイバーからの発散光を平行ビームに変換します。シングルモード光ファイバーから出射された光はガウスビームとして広がります。コリメータはこの発散光を捉え、平面状の平行ビームに変換します。
これは、ファイバーの端をレンズ（通常はGRINレンズまたは非球面レンズ）の焦点に配置することで実現します。GRINレンズは中心からの距離に応じて屈折率が変化し、光線を曲げて平行にします。非球面レンズは、欠陥を補正する特殊な形状の表面を備えており、これも平行光線を生成します。ファイバーが焦点にあるとき、レンズは光線を曲げて平行にし、コリメートされたビームを生成します。このプロセスは逆方向にも機能します。レンズに入る平行ビームは焦点の一点に焦点を合わせ、そこに受信ファイバーを配置して効率的に光を伝送できるようになります。コリメートされたビームの品質は、レンズの精度と、ファイバーとレンズがどれだけ正確に位置合わせされているかによって決まります。
 アプリケーション
● 自由空間光インターコネクトおよびスイッチ。 ● バルク光コンポーネントとの統合。 ● 光ファイバーセンサーシステム。 ● テスト、測定、および特性評価のセットアップ。 ● 高出力レーザーの照射と加工。
|
