1310nm DFBレーザーダイオード

1310nm DFBレーザーダイオード

オプトエレクトロニクスの分野において、分布帰還型（DFB）レーザーダイオードほど重要な役割を果たした部品はほとんどありません。様々なバリエーションの中でも、 1310nm DFBレーザーダイオードは、その優れた精度、信頼性、そして適応性の組み合わせにより際立っており、通信、データ伝送、産業用センシングにおいて欠かせないツールとなっています。

1310nm DFBレーザーダイオードの科学

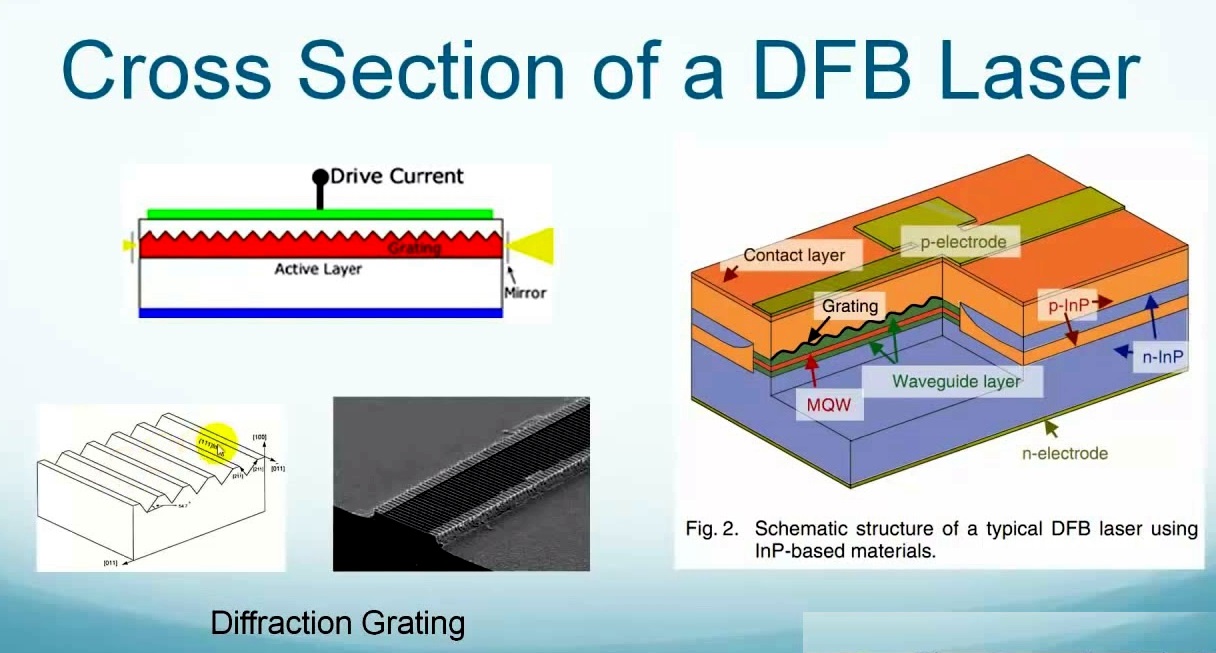

DFBレーザーダイオードは、本質的に誘導放出の原理に基づいて動作します。誘導放出とは、半導体材料（通常はリン化インジウム（InP））内の電子が高エネルギー状態から低エネルギー状態へと遷移し、その過程で光子を放出する現象です。DFBレーザーを他の種類のレーザーと区別する特徴は、分布帰還型（DFB）レーザーです。分布帰還型とは、レーザー共振器内に組み込まれた格子構造によって、単一の狭い波長の光を選択して増幅する仕組みです。

1310nm DFBレーザー用グレーティングは、近赤外スペクトルに位置する波長1310ナノメートルで光を放射するように精密に設計されています。この波長は光ファイバー内での減衰が少ないことから戦略的に選択されており、1310nmレーザーで伝送される信号は長距離伝送でも強度低下が最小限に抑えられます。フィードバックにミラーを使用し、複数の波長を放射するファブリペローレーザーとは異なり、DFBレーザーはシングルモード出力を生成します。これは、信号の明瞭性が最優先される高速長距離通信システムにとって重要な特徴です。

1310nm DFBレーザーダイオードの主な利点

卓越した波長安定性：DFBレーザーのグレーティング構造により、温度変動や電流変動の影響を受けても、発光波長は安定しています。この安定性は、複数の信号（それぞれ異なる波長）を1本の光ファイバで同時に伝送する高密度波長分割多重（DWDM）などのアプリケーションにおいて非常に重要です。安定した1310nm信号はクロストークを防ぎ、信頼性の高いデータ取得を実現します。

狭線幅：1310nm DFBレーザーは極めて狭い線幅（多くの場合1MHz未満）を有し、発光光は1310nmの波長付近に集中しています。これにより光ファイバー内の信号分散が最小限に抑えられ、劣化なく長距離データ伝送が可能になります。これは、都市や国をまたぐバックボーンネットワークにとって非常に重要な利点です。

高出力と高効率：10mWモデルをはじめとする最新の1310nm DFBレーザーは、エネルギー効率を維持しながら安定した出力を実現します。このバランスにより、消費電力と熱管理が重要な考慮事項となる短距離データセンターと長距離通信の両方に適しています。

過酷な環境における堅牢性：これらのレーザーは、耐久性の高い半導体材料を用いて設計されており、極端な温度、振動、湿度にも耐えます。この耐久性により、石油・ガスのセンシングや環​​境モニタリングなど、ストレス下での信頼性が不可欠な産業用途において、製品の寿命を延ばします。

アプリケーション: 1310nm DFBレーザーダイオードが活躍する場所

通信・データネットワーク：1310nm波長は光ファイバー通信システムの基盤です。標準的なシングルモードファイバーにおける減衰が少ないため、都市間ケーブルや海底ケーブルなどの長距離伝送に最適です。メトロネットワークでは、1310nm DFBレーザーにより、信号損失を最小限に抑えながら最大100Gbps以上の高速データ転送が可能になり、ビデオストリーミング、クラウドコンピューティング、5G接続など、ますます高まる需要に対応します。

センシングと計測：通信用途に加え、1310nm DFBレーザーは光センシング技術に不可欠な存在です。その狭い線幅と安定性は、橋梁、パイプライン、航空機などの構造物の歪み、温度、圧力を測定するファイバブラッググレーティング（FBG）センサーに最適です。さらに、精度と再現性が不可欠な高精度距離測定や3DマッピングのためのLIDARシステムにも使用されています。

医療および生物医学イメージング：医療分野では、1310nmレーザーが非侵襲性イメージング技術に用いられています。生体組織に損傷を与えることなく透過できるため、皮膚がんなどの疾患の診断や血流のモニタリングに有用です。

CATVおよびブロードバンド配信：1310nm DFBレーザーダイオードは、ケーブルテレビ（CATV）およびブロードバンド配信ネットワーク、特にフォワードパス伝送において極めて重要な役割を果たします。高い直線性と安定した出力により、長距離でも複数のチャネルにクリアな信号伝送を保証します。アナログ信号とデジタル信号の混合という厳しい要求に対応できるよう設計されたこれらのレーザーは、数百ものテレビチャンネルと高速インターネットサービスの同時伝送をサポートします。内蔵の光アイソレータは、反射信号による干渉を防ぎ、信号の完全性を維持し、ノイズを低減します。これは、エンドユーザーに安定した画質と信頼性の高い接続を提供するために不可欠です。このアプリケーションでは、ポイントツーマルチポイントとブロードキャストアーキテクチャの両方で効率的に動作するレーザーの能力を活用し、現代のブロードバンドインフラストラクチャのバックボーンとなっています。

技術仕様: 1310nm DFBレーザーダイオードの優れたエンジニアリング

1310nm DFBレーザーダイオードの性能は、多様なアプリケーションにおける信頼性を支える一連の精密な技術仕様によって定義されます。高度な半導体エンジニアリングによって磨き上げられたこれらのパラメータは、最も要求の厳しい環境においても安定した動作を保証します。

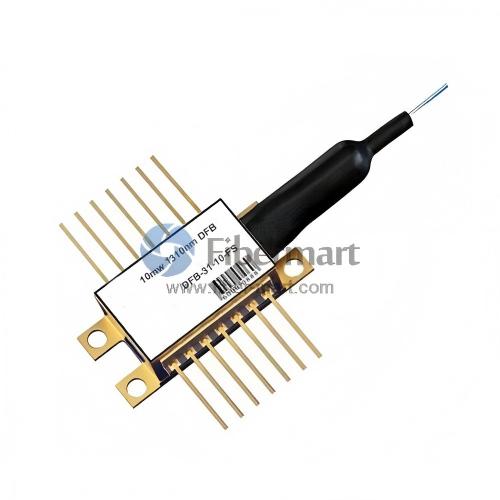

これらのレーザーの中核には、効率的な光生成と増幅を可能にする高品質の多重量子井戸（MQW）DFBチップが搭載されています。このチップは、安定性を高めるために重要なコンポーネントを統合した設計で、気密封止された14ピンバタフライパッケージに収められています。熱電冷却器（TEC）は温度変動を制御し、-20℃から80℃の環境で動作してもレーザーが1310nmの波長を維持できるようにします。内蔵サーミスタが温度をリアルタイムで監視し、モニターフォトダイオードが出力電力を追跡することで、最適な性能を維持するための精密な調整が可能になります。

光学特性もまた、その精度の高さを際立たせています。中心波長は1300nmから1320nmの間で厳密に制御され、スペクトル幅（-20dB時）はわずか0.2nmと狭く、高速システムにおける信号歪みを最小限に抑えます。出力は通常10mWまでで、より高い出力範囲のオプションも用意されています。また、30dB以上の光アイソレーションにより、後方反射によるレーザー共振器の乱れを防ぎ、長距離伝送における信号整合性の維持に不可欠です。

電気的性能も同様に堅牢です。レーザーは1.2V～2Vの順方向電圧と10mAという低い閾値電流で動作し、エネルギー効率を保証します。標準で最大2.5Gbpsの変調速度をサポートし、カットオフ周波数は4GHzを超えるため、CATVフォワードパスシステムやポイントツーポイント通信リンクなどの高帯域幅アプリケーションに適しています。

結論として、1310nm DFBレーザーダイオードは、光エレクトロニクスにおける画期的なイノベーションであり、精度、信頼性、そして幅広い用途において卓越した性能を発揮します。独自の分布帰還型メカニズムにより、卓越した波長安定性と狭い線幅が確保され、信号損失を最小限に抑えながら高速長距離通信を実現します。過酷な環境下でも優れた堅牢性を備え、高い出力と効率を誇るこれらのレーザーは、通信、センシング、医療用画像処理など、様々な用途に不可欠な存在となっています。
