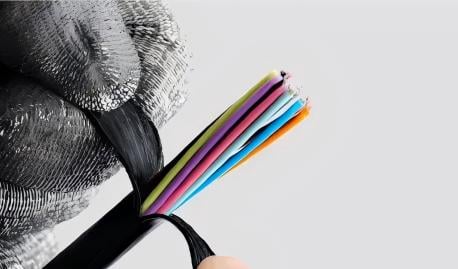

光ファイバーカラーコード - 簡単なガイド

光ファイバーカラーコードとは何ですか?

光ファイバーカラーコードは、光ファイバーケーブルとコネクタを 迅速に識別するための規格です。米国電気通信工業会（TIA）は、TIA-598規格を具体的に発行しています。この規格は、メーカーが遵守し、参照すべき光ファイバーカラーコードを規定しています。

セクションに応じて、カラーコードは3つのカテゴリに分けられます。見てみましょう。

光ファイバーケーブルジャケットのカラーコード

光ファイバー配線ケーブルや光ファイバー パッチ コードなど、屋外設備や構内用途に使用される光ファイバー ケーブルでは、通常、色付きの外部ジャケットまたは印刷された凡例が使用されます。

EIA/TIA-598規格では、異なる光ファイバーの種類ごとにジャケットの色分けが定義されています。そのため、1種類の光ファイバーのみを含むケーブルでは、ジャケットの色で光ファイバーケーブルの種類を素早く識別できます。

ただし、構内ケーブルに複数の光ファイバータイプが含まれている場合は、ケーブル内の光ファイバーの本数とタイプを識別するためのテキストをジャケットに印刷する必要があります。これにより、ユーザーは光ファイバーの本数とタイプをすぐに確認できます。例えば、ケーブルに「12 Fiber, 8 x 50/125, 4 x SM」と印刷します。

内部ファイバーカラーコード

個々の光ファイバーは、ケーブル内、またはルースチューブケーブルの各チューブ内で容易に識別できるよう、色分けされています。一般的に、光ファイバー数に基づいて、2つのシナリオが考えられます。

12 芯未満のケーブルの場合、各ファイバーは 12 色の標準色を使用して識別されます。

12芯を超えるケーブル（例：24芯ケーブル）の場合、1から12までのカラーコードシーケンスはそのまま繰り返されます。ただし、12芯の各グループは、例えば24芯ケーブルの場合、2番目のグループのファイバーにストライプを追加するなど、独自の方法で識別する必要があります。また、新しいグループを識別するために、他の独自のマーカーを使用することもできます。

ファイバーコネクタのカラーコード

ここで、光ファイバーコネクタのカラーコードについて説明します。

通常、光ファイバーパッチコードで使用されるコネクタの種類を識別するために、異なる色分けが使用されています。標準マルチモードOM1/OM2パッチコードは通常ベージュまたは黒で、OM3とOM4はそれぞれアクアとマゼンタ（紫）です。

シングルモードUPCの場合、標準色は青ですが、シングルモードAPC終端の場合は緑の光ファイバコネクタが使用されます。UPCコネクタとAPCコネクタは混在できないため、区別することが重要です。

APCコネクタ（緑色のコード）はファイバー端面が8度の角度で研磨されています。UPCコネクタ（青色のコード）は角度なしで研磨されています。UPCコネクタの場合、反射光は光源に向かって戻ります。

光ファイバーカラーコードの重要性

光ファイバーの正しいカラーコードを使用することで、技術者は光ファイバーケーブルを効率的に管理・トラブルシューティングできます。ネットワーク管理者は、光ファイバーのカラーコードを確認することで、光ファイバーの種類を素早く識別し、機器情報にアクセスできます。これにより、冗長なチェックが簡素化され、設置とメンテナンスにかかる時間が短縮されます。

特に現代の高速データセンターでは、多芯ケーブルやリボンファイバーシステムが広く使用されています。各機器は、数十、あるいは数百ものコア数を持つ光ファイバーを接続する場合があります。そのため、このような高密度配線環境では、光ファイバーの識別が極めて重要になります。効果的な光ファイバーカラー管理は、効率的なネットワーク運用を保証し、ダウンタイムを削減し、ネットワークの信頼性を向上させます。さらに、ネットワークの拡張やインフラのアップグレードのプロセスを簡素化します。

よくある質問

光ファイバーのカラーコードを覚えるにはどうすればいいですか?

多くのカラーコードを覚えるのは混乱を招く可能性がありますが、次の方法が役立つかもしれません。

カラーコードを3色ずつ4つのグループに分けると、記憶が簡単になります。これらの色の最初の文字を組み合わせて単語を作ると、覚えやすくなり、ファイバーカラーコードの記憶がはるかに簡単になります。

例えば、最初のカラーグループの略語は「BOG」、2番目は「OSW」、3番目は「RBY」、4番目は「VRA」などです。こうすることで、4つの簡単な単語を覚えておき、必要に応じて具体的な色に変換することができます。

独自のカラーコードシステムを作成できますか?

独自のカラーコーディングシステムを作成することは可能ですが、TIA-598などの確立された業界標準に準拠することが重要です。特に他の専門家と共同作業を行う場合や既存のシステムと統合する場合、混乱やエラーを避けるために、このコンプライアンスは非常に重要です。
