低密度波長分割多重（CWDM）は、通信ネットワークや企業ネットワークにおいて、大量のデータトラフィックをコスト効率よく伝送するための最適な技術です。光ネットワーク、特にCWDM技術の活用は、この要件を満たす最もコスト効率の高い方法であることが証明されています。
CWDMは通常、1270 nmから1610 nmのスペクトルグリッドにおいて、20 nmのチャネル間隔で最大16チャネル（波長）を伝送できます。各チャネルは2.5、4、または10 Gbit/sで動作できます。CWDMは、ほとんどのチャネルが高密度波長分割多重（DWDM）システムで使用されるエルビウム添加光ファイバ増幅器（EDFA）の動作範囲外にあるため、増幅できません。そのため、システム全体の伝送距離は約100 kmに短縮されます。しかし、CWDMではチャネル間隔が広いため、より安価な非冷却レーザーを使用でき、DWDMシステムよりもコスト面で有利です。
Fiber-Mart CWDM 光ネットワーク ソリューションは、メトロ ネットワークとアクセス ネットワークの容量を増やして、新しいブロードバンド サービスをサポートしたり、新しい領域にブロードバンド アクセスを拡張したりするための、単一の柔軟で信頼性の高い方法を提供します。
CWDM MUX/DEMUXソリューション
Fiber-Mart CWDM Mux/Demux は、複数の CWDM (1270~1610nm) を最大 18 チャネルまたは光信号をファイバ ペアまたは単一のファイバに多重化できる汎用デバイスです。Fibersotre は、2、4、5、8、9、16、18 チャネルなどの完全な構成を提供します。既存の 1310nm または 1550nm 用のオプションの広帯域をこれらの CWDM チャネルと多重化します。パッケージ オプションには、既存のスプライス トレイにすばやく接続するためのスタンドアロンの単一フィルタ、屋内および屋外の複数の事前コネクタ化、または既存の装置をフルに活用する従来のスプライスが含まれます。当社の CWDM トランシーバまたは波長コンバータと一緒に使用することで、光ファイバの帯域幅をコスト効率よく利用できます。Fiber-MART 独自の製品設計により、優れたネットワーク構成が実現されるとともに、迅速な導入と簡単なメンテナンスが保証されます。
Fiber-Mart CWDM マルチプレクサとデマルチプレクサ、CWDM マルチプレクサのみ、および CWDM デマルチプレクサのみは、既存のファイバー容量の拡張を可能にし、オペレータがローカル ループおよびエンタープライズ アーキテクチャで利用可能なファイバー帯域幅を最大限に活用できるようにする、柔軟で低コストのソリューションです。
Fiber-Martのテストシステムは、最大10Gb/s以上のビットレートに対して十分なマージンを確保します。CWDMシステムはプロトコルとビットレートを透過的に制御します。
デュプレックス、双方向 CWDM MUX および DEMUX、 シンプレックス、双方向 CWDM MUX および DEMUX 、デュプレックス方向 CWDM MUX のみ、 シンプレックス方向 CWDM DEMUX のみ
A. 19インチ 1RU ラック シャーシまたは 23 インチ 1RU ラック シャーシ B. 1RU ラック シャーシまたは 4RU ラック シャーシに適合する LGX モジュール C. フィールド モジュール タイプ ABS ボックス D. オプションで空の 1RU、2RU ラック シャーシおよび 4RU ラック シャーシ

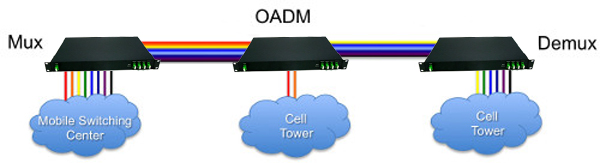

CWDM OADMソリューション
柔軟なCWDMシステムの最も重要な構成要素の一つは、CWDM光アド/ドロップマルチプレクサ（OADM）です。CWDM OADMは、複数のCWDMチャネルを1本または2本の光ファイバに光アド/ドロップするように設計されています。CWDM OADMは、エンタープライズおよびメトロアクセスネットワークにおける帯域幅需要の増加に最適なソリューションです。ESCON（エンタープライズシステム接続）、ATM（非同期転送モード）、ファイバチャネル、ギガビットイーサネットは、相互に干渉することなく同時にサポートされます。
Fiber-MartのCWDM OADMは、スタンドアロンの19インチラックマウント、LGXモジュール、フィールドモジュールパッケージでご利用いただけます。ネットワークのファイバー数が1本か2本か、冗長化ネットワーク、リング型かリニア型かなど、お客様のネットワーク設計に最適なOADM構成をご提供いたします。
デュプレックス双方向 CWDM OADM シンプレックス双方向 CWDM OADM デュプレックス方向 CWDM OADM シンプレックス方向 CWDM OADM
A. 19インチ 1RU ラックシャーシまたは23インチ 1RU ラックシャーシ B. 1RU ラックシャーシまたは4RU ラックシャーシに適合する LGX モジュール C. フィールドモジュールタイプ ABS ボックス D. オプションの空の 1RU、2RU ラックシャーシおよび 4RU ラックシャーシ
CWDMトランシーバーソリューション
Fiber-Mart CWDMトランシーバ光学部品（CWDM SFP（Small Form Pluggable）光学部品、CWDM SFP+（Enhance Small Form Pluggable）光学部品、CWDM XFP（10ギガビットSmall Form Factor Pluggable）光学部品など）は、光ネットワークにおいて拡張性と導入容易性を兼ね備えたギガビットイーサネット（GbE、GE）およびファイバチャネル（FC）サービスを提供します。これらの製品により、柔軟なマルチサービスネットワークの設計が可能になります。CWDM光学部品は、非冷却CWDM DFBレーザートランスミッタ、トランスインピーダンスプリアンプ（TIA）を内蔵したPINフォトダイオード、およびMCU制御ユニットの3つのセクションで構成されています。1270 nmから1610 nmまで、20 nm刻みで18種類の中心波長が用意されています。これらの波長は、ITU G.694 CWDM規格に準拠しています。
100 Mbpsから最大4 Gbpsまでのデータレートに対応するマルチレートトランシーバー 3.3 Vの動作電圧 MSAクラス1準拠のAC/AC結合 レーザー 国際安全規格IEC-60825準拠 RoHS準拠
複数のギガビット イーサネット リンク、 リモート ストレージ エリア ネットワーク、 ハイブリッド CWDM および DWDM ネットワーク 、イーサネット、ファイバ チャネル、または SONET/SDH データ リンク
CWDMトランシーバーOEMおよびODM
| 波長 | 伝送距離 | DDM |
OEM名が ソフトウェアに表示される |
ケース温度範囲 | 色分け | ラベリング | パッケージ |
|
• 1270nm • 1290nm • 1310nm • 1330nm • 1350nm • 1370nm • 1390nm • 1410nm • 1430nm • 1450nm • 1470nm • 1490nm • 1510nm • 1530nm • 1550nm • 1570nm • 1590nm • 1610nm |
• 40km • 80km • 100km • 120km |
• あり • なし |
• 標準 • カスタム |
• 商業温度範囲（COM）：0～70°C • 工業温度範囲（IND）：-40～85°C |
• ライトパープル • スカイブルー • イエローグリーン • イエローオーカー • ピンク •ベージュ • ホワイト • シルバー • ブラック • イエローオレンジ • グレー • バイオレット • ブルー • グリーン • イエロー • オレンジ • レッド • ブラウン |
• 標準 • 汎用ラベル • カスタム |
• 帯電防止バッグ • 箱入りパレット • 別売りの白い箱 • カスタム |
