光ファイバーケーブルアセンブリの挿入損失とは何ですか?
挿入損失（IL）は光ファイバーケーブルアセンブリの重要な性能パラメータであり、アセンブリをリンクに挿入した際に生じる光信号パワーの全体的な劣化として定義されます。これは、2つの固定点間で失われる測定可能な光量を表します。この損失は主にファイバー内の固有要因によって生じますが、より重要なのは、接続部や終端部によってもたらされる外的要因です。これらの外的要因には、コネクタの位置合わせの不完全さ、フェルール端面の微細な汚れ、接続点における固有の反射率などがあります。損失は、標準公式IL = -10 log(Pout / Pin)を使用してデシベル（dB）単位で定量化されます。ここで、Poutは出力パワー、Pinは入力パワーです。この計算は対数値となるため、ILの数値が低いほど性能が優れていることを示します。例えば、0.3dBと評価されたアセンブリは、0.5dBと評価されたアセンブリよりも客観的に効率が高く、信号減衰が少なくなります。
具体的なIL値は、部品の品質と接続方法に大きく左右されます。例えば、適切に行われた融着接続はほぼシームレスな接合部を形成し、通常0.1 dB未満の非常に低い損失を実現します。一方、2つの分離可能な光ファイバコネクタ間の接続では、フェルール間の小さな隙間により、損失は必然的に大きくなりますが、それでも最小限に抑えられます。システムの信頼性を確保するため、業界標準では、さまざまなアセンブリタイプに対して許容可能な最大挿入損失しきい値を定義しています。データセンター環境では、一般的なベンチマークとして、マルチモード、シングルモードを問わず、標準LCパッチコードの最大15 dBが挙げられます。複数の光ファイバとより多くの接続ポイントを含む高密度のMTP/MPOトランクケーブルの場合、許容損失はさらに大きくなり、通常、マルチモードでは最大20 dB、シングルモードのバリアントでは30 dB以上になります。これは、光リンクにおける複雑さと潜在的な到達距離の拡大を考慮した値です。
光ファイバーケーブルアセンブリのリターンロスとは何ですか?
リターンロス（RL）は、光ファイバーリンクにおける反射光の量を定量化する重要な指標です。光信号がコネクタインターフェースやコンポーネント内部などの媒体の変化に遭遇すると、不連続性やインピーダンス不整合により、信号の一部が光源に向かって反射されます。この反射電力、つまり「エコー」はシステム性能に悪影響を及ぼし、リターンロスはその電力損失を直接測定します。これは挿入損失と対比されるもので、ILが順方向の経路で劣化した信号を測定するのに対し、RLは逆方向に反射された信号から失われる電力を測定します。
値は、式 RL = -10 log (P_reflected / P_input) を使用して計算されます。ここで、P_reflected は戻り信号の電力、P_input は初期電力です。反射電力 (P_reflected) は常に入力電力 (P_input) より小さいため、対数比は負になり、式の負符号により最終的な RL 値は正の数になります。したがって、リターン ロスの値が大きいほど、反射が弱く、影響が少ないことを示すため優れています。一般的な RL 値の範囲は 15 dB ～ 60 dB で、値が高いほどパフォーマンスが良いことを示します。このパフォーマンスは、コネクタ研磨の品質に大きく影響されます。たとえば、業界標準では、Ultra Physical Contact (UPC) 研磨コネクタの RL は 50 dB を超える必要があると指定されていますが、Angled Physical Contact (APC) コネクタの角度付き設計では、さらに優れたパフォーマンス (通常 60 dB 以上) が実現されます。Standard Physical Contact (PC) コネクタでは、40 dB を超える RL が必要です。反射が一般にそれほど重要でないマルチモード ファイバー システムでは、典型的なリターン ロス値はより低く、通常は 20 ～ 40 dB の範囲になります。
挿入損失とリターン損失の主なパフォーマンス要因は何ですか?
光ファイバーアセンブリの性能、特に挿入損失（IL）と反射損失（RL）は、健全なネットワークにとって極めて重要です。これらの重要な測定値に悪影響を及ぼす可能性のある主要な要因はいくつかあり、最適な信号整合性を確保するには、それらを理解することが不可欠です。

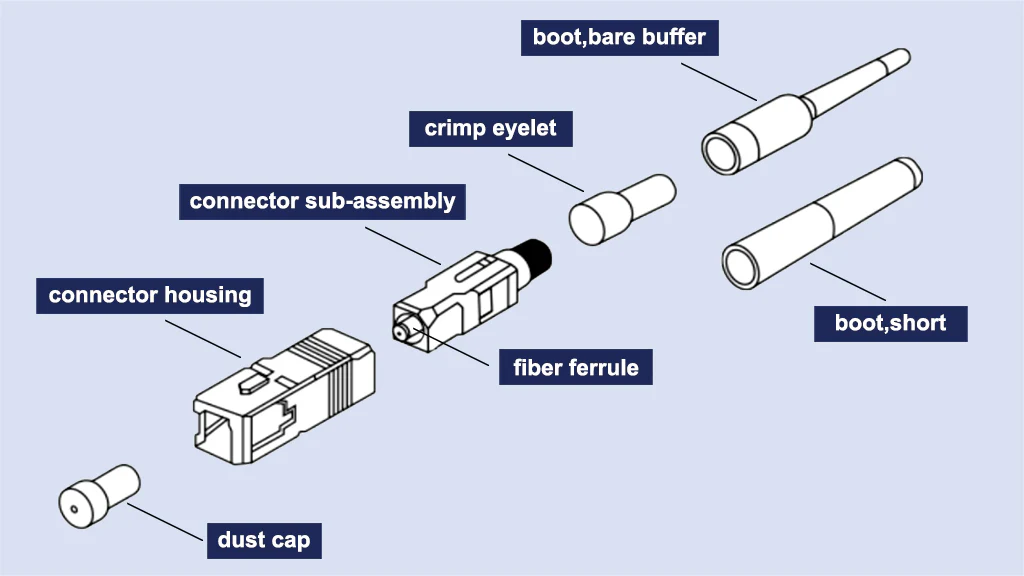

1. 端面品質と清浄度の重要な役割
接続点は脆弱性です。光ファイバーコネクタの端面は、細心の注意を払って研磨されていますが、傷、穴、ひび割れなどの欠陥があると、光の完全な通過が妨げられます。さらに一般的には、微細な埃の粒子が大きな脅威となります。シングルモード光ファイバーのコア径はわずか5ミクロンであるため、埃の粒子が光路を部分的または完全に遮断し、瞬時に深刻な信号減衰を引き起こし、IL（Input Input）とRL（Range Input）の低下を引き起こします。専門家による定期的なクリーニングは、ベストプラクティスであるだけでなく、必須事項です。
2. 隠れた欠陥とコネクタの非互換性
損傷や非互換性は、微細ながらも深刻な問題を引き起こす可能性があります。断裂した光ファイバーであっても、光が部分的に伝送されている場合、IL/RLに重大な問題が断続的に発生する可能性があります。さらに、互換性のないコネクタの接続も重大なミスとなります。例えば、反射を最小限に抑えるために8度の角度で研磨されたAPCコネクタを、曲面で研磨されたPCコネクタまたはUPCコネクタに接続すると、根本的なミスマッチが発生します。これは適切な物理的接触を阻害し、挿入損失の増加につながるだけでなく、APCコネクタが設計されている低反射損失を完全に達成できず、信号の完全性が著しく損なわれます。
3. 過度な曲げの危険性
光ファイバーは驚くほど柔軟ですが、厳格な物理的限界があります。ケーブルを最小曲げ半径を超えて曲げると、コアから光が漏れ出し、挿入損失が急激に増加します。また、常にきつい曲げを続けると、ガラスファイバーに永久的で回復不能な損傷を与える可能性があります。一般的なルールとして、曲げ半径はケーブルのジャケット径の10倍を超えてはなりません。2mmのジャケットを持つ標準的なパッチコードの場合、長期的な性能と信頼性を確保するには、少なくとも20mmの曲げ半径を維持する必要があります。
ファイバー挿入損失をテストする方法は?
光源とパワーメータによる直接テスト
フェーズ1：準備とセットアップ
ステップ1：機器の準備 必要な機器
は主に3つあります。安定した光源、光パワーメーター、そして少なくとも2本のテストリファレンスケーブル（ランチケーブルとも呼ばれます）です。光源とパワーメーターが同じ波長（例：850 nm、1310 nm）に設定されていること、そしてテストする光ファイバーの種類（シングルモードまたはマルチモード）と互換性があることを確認してください。
は主に3つあります。安定した光源、光パワーメーター、そして少なくとも2本のテストリファレンスケーブル（ランチケーブルとも呼ばれます）です。光源とパワーメーターが同じ波長（例：850 nm、1310 nm）に設定されていること、そしてテストする光ファイバーの種類（シングルモードまたはマルチモード）と互換性があることを確認してください。
ステップ2：すべてのコネクタをクリーニングする
これは正確なテストを行う上で最も重要なステップです。専用の光ファイバークリーナーを使用して、光源、パワーメーター、そしてテストリファレンスケーブルの両端のコネクタを丁寧にクリーニングしてください。汚れは、損失の増加や信頼性の低い結果の主な原因です。
これは正確なテストを行う上で最も重要なステップです。専用の光ファイバークリーナーを使用して、光源、パワーメーター、そしてテストリファレンスケーブルの両端のコネクタを丁寧にクリーニングしてください。汚れは、損失の増加や信頼性の低い結果の主な原因です。
ステップ3：パワーメーターのセルフテストを実行する 光
パワーメーターをオンにします。光入力がない状態で、非常に低いパワーレベルや「OL」（過負荷）警告など、信号がないことを示す値が表示されることを確認します。これにより、作業を開始する前にメーターが正常に機能していることを確認できます。
パワーメーターをオンにします。光入力がない状態で、非常に低いパワーレベルや「OL」（過負荷）警告など、信号がないことを示す値が表示されることを確認します。これにより、作業を開始する前にメーターが正常に機能していることを確認できます。
フェーズ2：基準値（0 dBポイント）の設定
ステップ4：リファレンス回路の作成
光源出力から光パワーメータ入力に、テストリファレンスケーブルを1本接続します。2本目のリファレンスケーブル（リンクテストに推奨）を使用する場合は、そのケーブルをパワーメータに接続し、その後、適合アダプタを使用して2本のリファレンスケーブルを接続します。
光源出力から光パワーメータ入力に、テストリファレンスケーブルを1本接続します。2本目のリファレンスケーブル（リンクテストに推奨）を使用する場合は、そのケーブルをパワーメータに接続し、その後、適合アダプタを使用して2本のリファレンスケーブルを接続します。
ステップ5：0 dB基準値の設定
光源をオンにします。パワーメータにdBm単位の電力レベル（例：-10.00 dBm）が表示されます。パワーメータの「ZERO」または「REFERENCE」ボタンを押します。メータはこの電力レベルを基準値として設定し、0.00 dBの損失を表示します。これでテストセットアップの校正が完了しました。基準値が設定されるまで、この接続を切断しないでください。
光源をオンにします。パワーメータにdBm単位の電力レベル（例：-10.00 dBm）が表示されます。パワーメータの「ZERO」または「REFERENCE」ボタンを押します。メータはこの電力レベルを基準値として設定し、0.00 dBの損失を表示します。これでテストセットアップの校正が完了しました。基準値が設定されるまで、この接続を切断しないでください。
フェーズ3: テスト対象デバイス(DUT)のテスト
ステップ6：ケーブルまたはリンクを接続する
2本のリファレンスケーブルを、接続アダプタ側で慎重に取り外します。これで、テスト対象のリンク（被試験デバイス）が、この2本のリファレンスケーブル間に接続されることになります。
2本のリファレンスケーブルを、接続アダプタ側で慎重に取り外します。これで、テスト対象のリンク（被試験デバイス）が、この2本のリファレンスケーブル間に接続されることになります。
ステップ7：接続を行う
試験対象リンクの一端に発射基準ケーブルを接続します。リンクのもう一端に受信基準ケーブルを接続します。すべての接続が確実に固定されていることを確認してください。
試験対象リンクの一端に発射基準ケーブルを接続します。リンクのもう一端に受信基準ケーブルを接続します。すべての接続が確実に固定されていることを確認してください。
ステップ8：挿入損失の読み取り
光パワーメーターのディスプレイを見てください。デシベル（dB）単位の負の数値が表示されます。この数値が、リンクのエンドツーエンドの合計挿入損失です。
光パワーメーターのディスプレイを見てください。デシベル（dB）単位の負の数値が表示されます。この数値が、リンクのエンドツーエンドの合計挿入損失です。
例: メーターに -1.85 dB と表示された場合、リンクの挿入損失は 1.85 dB です。
フェーズ4：完了
ステップ9：結果を記録する
テストした波長における損失値を記録します。規格で要求されている場合は、2番目の動作波長で同じ手順を繰り返します（例：マルチモード光ファイバーの場合は、850 nmでテストした後、1300 nmでテストする）。
テストした波長における損失値を記録します。規格で要求されている場合は、2番目の動作波長で同じ手順を繰り返します（例：マルチモード光ファイバーの場合は、850 nmでテストした後、1300 nmでテストする）。
ステップ10：電源を切って機器を安全に保管する
光源と電力計の電源をオフにします。すべてのケーブルを安全に巻き取り、機器を保護ケースに保管します。
光源と電力計の電源をオフにします。すべてのケーブルを安全に巻き取り、機器を保護ケースに保管します。
OTDR（光時間領域反射率測定法）による間接テスト
フェーズ1：準備とパラメータ設定
ステップ1：機器の準備
OTDRユニット、発射および受信テストリファレンスケーブル（「パルスケーブル」と「受信ケーブル」と呼ばれることが多い）、そして接続部を固定するための発射ボックス（必要な場合）が必要です。OTDRが充電されていること、およびコネクタがテスト対象のリンク（例：LC、SC）に適合していることを確認してください。
OTDRユニット、発射および受信テストリファレンスケーブル（「パルスケーブル」と「受信ケーブル」と呼ばれることが多い）、そして接続部を固定するための発射ボックス（必要な場合）が必要です。OTDRが充電されていること、およびコネクタがテスト対象のリンク（例：LC、SC）に適合していることを確認してください。
ステップ2：すべてのコネクタをクリーニングする
光源やパワーメータのテストと同様に、これは非常に重要です。OTDR、リファレンスケーブル、そしてテスト対象のリンクのコネクタを丁寧にクリーニングしてください。コネクタが汚れていると、トレースに誤ったイベントが発生し、OTDRの高感度受信機が損傷する可能性があります。
光源やパワーメータのテストと同様に、これは非常に重要です。OTDR、リファレンスケーブル、そしてテスト対象のリンクのコネクタを丁寧にクリーニングしてください。コネクタが汚れていると、トレースに誤ったイベントが発生し、OTDRの高感度受信機が損傷する可能性があります。
ステップ3：リファレンスケーブルを接続する
OTDRの出力ポートに、リファレンスケーブルを直接接続します。このケーブルは、OTDR自身の「デッドゾーン」の特性評価と、最初のコネクタの損失を正確に測定するために不可欠です。リンク全体をテストする場合は、遠端に受信ケーブルを接続することもできます。
OTDRの出力ポートに、リファレンスケーブルを直接接続します。このケーブルは、OTDR自身の「デッドゾーン」の特性評価と、最初のコネクタの損失を正確に測定するために不可欠です。リンク全体をテストする場合は、遠端に受信ケーブルを接続することもできます。
ステップ4：OTDRパラメータの設定
これはプロセスの中で最も技術的な部分です。正確なトレースを得るには、パラメータを手動で設定する必要があります。
これはプロセスの中で最も技術的な部分です。正確なトレースを得るには、パラメータを手動で設定する必要があります。
波長: 動作波長を選択します (例: 1310 nm、1550 nm)。
パルス幅： 開始点付近の近接したイベントを分解するには、短いパルス幅（例：10 ns）から始めます。長いファイバーの場合は、より多くの光を注入してより遠くまで見ることができるため、より長いパルス幅（例：1 µs）を使用しますが、分解能は低下します。
範囲/距離: テストする予定のファイバーの全長よりも少し長くなるように範囲を設定します。
取得時間: ノイズ フロアが低く、きれいで滑らかなトレースを生成するのに十分な長さの測定時間を設定します (例: 30 秒～ 3 分)。
フェーズ2: トレースの取得と分析
ステップ5：トレースを取得する
パラメータを設定したら、ランチケーブルのもう一方の端をテスト対象のリンクの始端に接続します。取得を開始します。OTDRは光パルスを発信し、散乱して戻ってくる光を測定します。このデータは、距離に対するパワー（dB単位）を示すトレースとしてプロットされます。
パラメータを設定したら、ランチケーブルのもう一方の端をテスト対象のリンクの始端に接続します。取得を開始します。OTDRは光パルスを発信し、散乱して戻ってくる光を測定します。このデータは、距離に対するパワー（dB単位）を示すトレースとしてプロットされます。
ステップ6：OTDRトレースの解釈
トレースの読み方を学びましょう。典型的なトレースには次のような特徴があります。
トレースの読み方を学びましょう。典型的なトレースには次のような特徴があります。
最初の部分にあるローンチ スパイク (OTDR とローンチ ケーブル間の接続)。
下向きに傾斜した線で、光ファイバーそのものを表します。この傾斜は光ファイバーの減衰係数（1キロメートルあたりの損失）を表します。
トレース内の突然の「低下」または「段階」は、コネクタ、スプライス、曲げなどの損失イベントを示します。
鋭い上向きのスパイク。コネクタや機械的接合などの反射イベントを示します。
トレースの終端は、通常、大きな反射スパイク (終端されていないコネクタから) またはノイズへの「ドロップオフ」 (ファイバーが終端されていない場合) によって示されます。
ステップ 7: イベントを分析して損失を測定する
OTDR のマーカー機能を使用してトレースを分析します。
OTDR のマーカー機能を使用してトレースを分析します。
2 つのマーカーを配置します。1 つはイベントの直前、もう 1 つはイベントの直後です (コネクタのように)。
「損失」または「イベント損失」機能を使用してください。OTDRはこれらの2点間のdB損失を計算し、特定のイベントにおける挿入損失を算出します。
光ファイバーの傾斜面の直線部に2つのマーカーを設置します。OTDRはその区間の減衰係数（dB/km）を計算します。
フェーズ3: ドキュメント
ステップ8：結果を保存して文書化する
OTDRによって生成されたトレースとイベントテーブルを保存します。このテーブルには、リンク内の各イベントまでの距離と損失のログが記録されており、将来の比較のためにファイバーの「指紋」が作成されます。
OTDRによって生成されたトレースとイベントテーブルを保存します。このテーブルには、リンク内の各イベントまでの距離と損失のログが記録されており、将来の比較のためにファイバーの「指紋」が作成されます。
挿入損失/リターンロステスターを使用したテスト
このタイプの計測器は、光源と電力計を 2 つのメイン ユニット (メインとリモート) に統合し、光源に向かって反射される光の量であるリターン ロスを測定する機能を追加します。
フェーズ1：準備と機器のセットアップ
ステップ1: テストユニットの識別テストユニットには
、メインユニット（通常はテストを開始して結果を表示する）とリモートユニットの2つのメインユニットがあります。
、メインユニット（通常はテストを開始して結果を表示する）とリモートユニットの2つのメインユニットがあります。
ユニット（メインユニットに反応します）。両方のユニットには光源と電力メーターが内蔵されています。両方のユニットの電源を入れてください。
ステップ2：テストファイバーを選択し、波長を設定する
メインユニットのメニューを使用して、テストするファイバーの種類（マルチモードまたはシングルモード）を選択します。次に、テストする波長を選択します。完全な認証を取得するには、通常、2つの波長でテストします（例：マルチモードの場合は850 nmと1300 nm、シングルモードの場合は1310 nmと1550 nm）。リモートユニットでも同じ設定が有効になっていることを確認してください。
メインユニットのメニューを使用して、テストするファイバーの種類（マルチモードまたはシングルモード）を選択します。次に、テストする波長を選択します。完全な認証を取得するには、通常、2つの波長でテストします（例：マルチモードの場合は850 nmと1300 nm、シングルモードの場合は1310 nmと1550 nm）。リモートユニットでも同じ設定が有効になっていることを確認してください。
ステップ3：すべてのコネクタをクリーニングする
これは最も重要なステップです。専用の光ファイバークリーナーを使用して、メインユニットとリモートユニットの両方のコネクタ、すべてのリファレンスケーブル、そしてテスト対象リンクのコネクタを丁寧にクリーニングしてください。
これは最も重要なステップです。専用の光ファイバークリーナーを使用して、メインユニットとリモートユニットの両方のコネクタ、すべてのリファレンスケーブル、そしてテスト対象リンクのコネクタを丁寧にクリーニングしてください。
フェーズ2：基準値の設定（0 dB損失）
この手順では、使用している特定のテスト コードとコネクタに合わせてテスターを調整します。
ステップ4：リファレンス接続
高品質のリファレンステストコード2本を用意します。1本をメインユニットの「OUT」ポートに、もう1本をリモートユニットの「OUT」ポートに接続します。次に、これらのコードの両端を、適合アダプタを使用して直接接続します。
高品質のリファレンステストコード2本を用意します。1本をメインユニットの「OUT」ポートに、もう1本をリモートユニットの「OUT」ポートに接続します。次に、これらのコードの両端を、適合アダプタを使用して直接接続します。
ステップ5：リファレンス/ゼロ調整操作を実行する
メインユニットで、「リファレンス設定」または「ゼロ調整」機能を選択します。テスターは、2つのユニット間の直接接続における損失と反射損失を測定するシーケンスを実行します。この値は、挿入損失（IL）と反射損失（RL）の両方において0.00 dBのリファレンスポイントとして設定されます。リファレンスが成功した場合は、ディスプレイにその旨が表示されます。
メインユニットで、「リファレンス設定」または「ゼロ調整」機能を選択します。テスターは、2つのユニット間の直接接続における損失と反射損失を測定するシーケンスを実行します。この値は、挿入損失（IL）と反射損失（RL）の両方において0.00 dBのリファレンスポイントとして設定されます。リファレンスが成功した場合は、ディスプレイにその旨が表示されます。
フェーズ3: リンクのテスト
ステップ6：テスト対象リンクを接続する
2本のリファレンスケーブルを相手側アダプタから取り外します。これで、テスト対象のリンク（ケーブルプラント）が、これらの2本のリファレンスケーブル間に接続されます。
2本のリファレンスケーブルを相手側アダプタから取り外します。これで、テスト対象のリンク（ケーブルプラント）が、これらの2本のリファレンスケーブル間に接続されます。
ステップ7：自動テストを実行する
メインユニットからテストを開始します。テスターは自動的に双方向テストを実行します。
メインユニットからテストを開始します。テスターは自動的に双方向テストを実行します。
メイン ユニットのソースはリモート ユニットのメーターに光を送信し、一方向の IL を測定します。
リモート ユニットのソースはメイン ユニットのメーターに光を送信し、反対方向の IL を測定します。
両方のユニットは、リンク全体から反射された光を測定し、全体的なリターンロスを計算します。
ステップ8：結果の読み取りと解釈
本体のディスプレイに結果が表示されます。合格したリンクの場合、通常は以下のようになります。
本体のディスプレイに結果が表示されます。合格したリンクの場合、通常は以下のようになります。
挿入損失：これは最終的な双方向平均損失値（dB単位）です（例：IL：1.25 dB）。これは損失バジェットにとって最も重要な数値です。
リターンロス：この値はdB単位の正の数値（例：RL：55.2 dB）で表されます。数値が高いほど反射が少なく、性能が良いことを意味します。多くの場合、この値は最低基準値（例：UPCの場合は35 dB以上、APCの場合は60 dB以上）と比較されます。
フェーズ4: 完了と文書化
ステップ9：テスト結果を保存する
最近のテスターのほとんどは、結果を自動または手動で保存できます。テストしたファイバーと波長の記録を保存してください。保存された記録には通常、IL、RL、波長、および合否情報が含まれます。
最近のテスターのほとんどは、結果を自動または手動で保存できます。テストしたファイバーと波長の記録を保存してください。保存された記録には通常、IL、RL、波長、および合否情報が含まれます。
ステップ10：2つ目の波長をテストする
規格で2つ目の波長でのテストが要求されている場合は、両方のユニットの波長設定を変更し、ステップ7を繰り返してテストを再度実行します。同じ物理リンクをテストする場合は、新しいリファレンスは必要ありません。
規格で2つ目の波長でのテストが要求されている場合は、両方のユニットの波長設定を変更し、ステップ7を繰り返してテストを再度実行します。同じ物理リンクをテストする場合は、新しいリファレンスは必要ありません。
ステップ11：電源を切って機器を保管する
すべてのファイバーと波長のテストが完了したら、メインユニットとリモートユニットの電源を安全に切ります。すべてのケーブルを外し、適切に巻き取って保護ケースに保管します。
すべてのファイバーと波長のテストが完了したら、メインユニットとリモートユニットの電源を安全に切ります。すべてのケーブルを外し、適切に巻き取って保護ケースに保管します。
正確な要件によってファイバーILとRLをテストするための最適なアプローチが決まります
光源・電力計（LSPM）は、光ファイバーリンクの運用準備状況を最終的に検査する装置です。その唯一かつ重要な用途は、「データ伝送装置は、このチャネル全体にわたって十分な信号電力を供給できるだろうか？」という問いに答えることです。オフィスのワークステーションのコンセントからデータセンターのパッチパネルまで、新しいパーマネントリンクを設置する際には、LSPMを用いてその認証を行います。エンドツーエンドの挿入損失を測定することで、ネットワークの損失バジェットに対する合否判定を直接的に提供し、光ファイバー、すべてのコネクタ、すべてのスプライスの損失が、稼働中のネットワークトランシーバーに悪影響を与えないことを保証します。LSPMは受入試験の基本的なツールであり、チャネルの完全なシステムとしてのパフォーマンスを保証します。
一方、OTDR（光時間領域反射率計）は、光ファイバーケーブルそのものの診断外科医であり、地図製作者でもあります。その具体的な用途は、リンクの使用認証ではなく、物理的な完全性を評価し、障害箇所を特定することです。LSPMテストが失敗したり、ネットワークがダウンしたりした場合、OTDRは「問題はどこにあるのか？」という問いに答えるために活用されます。敷設後の長距離屋外設備ケーブルのテストには欠かせないツールであり、接続品質を検証し、断線、不良コネクタ、または損傷の原因となる曲げまでの正確な距離を特定する「シグネチャ」トレースを作成します。OTDRは、2つのケーブルセグメント間の融着接続の解析に優れており、LSPMでは不可能な、特定の損失を特定して測定します。
挿入損失/リターンロス試験器（OLTS）は、パフォーマンスが極めて重要なコンポーネントや高速ネットワークを精密に検査する装置です。信号反射が信号損失と同様に重要な場合に最適です。工場出荷直後のパッチコードを認証する場合や、高感度で高帯域幅のトランシーバーを使用するリンクを試験する場合、OLTSは必須です。OLTSはLSPMと同じ全挿入損失試験を実行しますが、重要な追加機能はリターンロスの測定です。これにより、コネクタ（特にAngled Physical Contact（APC）タイプ）や受動部品からの反射が、レーザーの不安定化を防ぐのに十分に低いことを検証できます。そのため、GPONや高密度データセンターなどの最新システムのリンク認証にはOLTSが唯一のツールとなります。
ファイバーのリターンロスをテストする方法は?
統合型光損失試験装置（OLTS）の使用 - 標準的な方法
これは、完全なリンクまたはコンポーネントの合計リターンロスを測定するための最も正確で推奨される方法です。
必要な機材:
リターンロス測定機能を備えた統合型OLTS（光損失試験装置）です。メインユニットとリモートユニットで構成されています。
良好なコネクタと低反射率であることがわかっている 2 本のテスト参照ケーブル。
3ポートサーキュレータ（高度なOLTSユニットに内蔵されていることが多い）。このデバイスは、光源からリンクへ、そしてリンクから検出器へ光を導き、反射測定を可能にします。
ステップバイステップの手順:
ステップ1：準備
メインユニットとリモートユニットの両方の電源をオンにします。
テストを選択します。メインユニットで、「リターン ロス」テスト機能に移動します。
波長の設定: 必要な波長を選択します (例: 1310 nm、1550 nm)。
すべてのコネクタをクリーニングする：これは必須です。OLTSポート、リファレンスケーブル、およびテスト対象リンクのコネクタをクリーニングしてください。
ステップ 2: 基準 (キャリブレーション) を設定する - これは重要です。
このステップでは、テスト セットアップ自体の反射レベルを測定し、それを「ゼロ」反射ポイントとして設定します。
このステップでは、テスト セットアップ自体の反射レベルを測定し、それを「ゼロ」反射ポイントとして設定します。
直接接続：テストリファレンスケーブルを2本用意します。1本をメインユニットのRLテストポートに接続し、もう1本をリモートユニットに接続します。
ケーブルを接続する: 高品質の接続アダプタを使用して、リファレンス ケーブルの 2 つの自由端を直接接続します。
基準値の設定：OLTSの「基準値の設定」または「校正」機能を起動します。計測器はパルスを送信し、先ほど確立した完璧な接続からの反射を測定し、その値を保存します。これで、この接続が試験セットアップにおいて可能な限り高いRL（最小反射率）を示すことが分かります。正確な測定には、適切な基準値が不可欠です。
ステップ3: テスト対象デバイス(DUT)をテストする
取り外し: 対応するアダプタから 2 本のリファレンス ケーブルを外します。
リンクを挿入します。テストするリンク (パッチ コード、永続的にインストールされたリンクなど) を 2 本のリファレンス ケーブル間に接続します。
テストの実行：メインユニットからRLテストを開始します。OLTSが信号を送信し、内蔵サーキュレータが反射光を検出器に送ります。
結果の読み取り：OLTSは画面にdB単位でリターンロス値を直接表示します。これは、すべてのコネクタと光ファイバー自体を含むリンク全体の合計リターンロスです。
OTDRの使用 - 間接法
OTDRはRL情報も提供できますが、測定対象は異なります。つまり、個々のイベントの反射率です。総ORL（光リターンロス）は、これらの個別の反射の合計から計算されます。
必要な機材:
ランチケーブル付きの OTDR。
ステップバイステップの手順:
ステップ1: トレースを取得する
十分な長さのランチケーブルを OTDR に接続します。
ランチケーブルのもう一方の端をテスト対象のリンクに接続します。
標準 OTDR トレースを取得します。
ステップ2: 個々のイベントを分析する
OTDR のイベント テーブルで、各反射イベント (コネクタ、メカニカル スプライス) を見つけます。
OTDRは、これらのイベントごとに反射率をdB単位で表示します。反射率は、単一点からの反射光の測定値です。
例: コネクタの反射率は -45 dB になる場合があります。
ステップ3：限界を理解する
OTDRは、リンクのトータルな連続反射損失（ORL）を直接測定するものではありません。ORLは、離散反射（コネクタ）と分散後方散乱（光ファイバ自体）を含む、すべての発生源からの総反射電力の測定値です。OTDRはトレースに基づいてORLを推定できますが、OLTSによる直接測定ほど正確ではありません。
OTDRは、リンクのトータルな連続反射損失（ORL）を直接測定するものではありません。ORLは、離散反射（コネクタ）と分散後方散乱（光ファイバ自体）を含む、すべての発生源からの総反射電力の測定値です。OTDRはトレースに基づいてORLを推定できますが、OLTSによる直接測定ほど正確ではありません。
欠点と最適な使用状況
リターンロス測定用統合挿入損失/リターンロステスター（OLTS）
欠陥（適切なツールの制限）:
障害箇所を特定できない： リンク全体に対して単一の正確なORL値を提供しますが、リンクのどこから反射が発生しているかについての情報は一切提供されません。ORL値が不良であれば、リンクに障害があることは分かりますが、どのコネクタを清掃または交換すべきかは分かりません。
高コスト: 基本的なパワーメーターや多くの OTDR よりも大幅に高価な特殊な高級機器です。
複雑なセットアップ： このテストでは、高品質のケーブルを用いた慎重かつ正確な基準設定が必要です。基準設定が不正確だと、すべての測定が無駄になります。
適用シーン（必須ツールの場合）
主な用途: 業界標準 (TIA、IEC) またはシステム要件に対する完全なファイバー リンクの総光リターン ロスを認証します。
シナリオ： 光ファイバーパッチケーブル、および高速またはアナログシステム（例：GPON、CATV、高データレートデータセンター）の最終受入試験。これらのシステムでは、レーザーの性能が後方反射によって著しく低下します。これは、APCコネクタを使用したリンクが60dBを超えるリターンロス仕様を満たしていることを認証する唯一のツールです。
反射損失測定用光時間領域反射計（OTDR）
欠点（総リターンロスに適さないツールである理由）
反射率を測定しますが、光反射損失（ORL）の総和ではありません：OTDRは反射率（コネクタなどの単一点からの反射）を測定します。リンク全体からのすべての反射と後方散乱の合計である光反射損失（ORL）の総和を直接測定するわけではありません。ORLの計算は推定値であり、直接測定ではありません。
分散後方散乱光（ORL）の核となるのは、光ファイバー自体からの連続的な後方散乱光（レイリー後方散乱光）です。OTDRはこれを利用しますが、これを離散的な反射光と正確に統合して、認証に必要な真のORL値を提供するようには設計されていません。
認証には不正確： 主要な規格では、OTDRによるORL測定をリンク認証に採用していません。その値は、OLTSで測定された真のORLと大きく異なる可能性があります。
応用シーン（反射解析に使用する場合）
主な用途: リンク内の特定の反射イベント (汚れたまたは破損したコネクタ、機械的な接合など) を見つけて測定します。
シナリオ: リンクが OLTS からの ORL 認証テストに不合格になった場合、どの特定のコネクタの反射率が不良であるかを調べるために OTDR が導入されます。
例え: OTDR は、OLTS (裁判官) がシーン全体 (リンク) に高反射があると判断した後で、特定の犯人 (不良コネクタ) を見つける探偵です。
結論
本質的に、挿入損失（IL）と反射損失（RL）の測定は単なる技術的な手順ではなく、あらゆる光ファイバーネットワークの信頼性、性能、そして寿命を確保するための基本的な要件です。これら2つの指標は、光チャネルの健全性を示す主要なバイタルサインとして機能します。
信号整合性を保証するために、挿入損失を測定します。これは、信号が端から端まで伝送される際に減衰する光パワーの総量を定量化し、「エラーのないデータ伝送に十分な信号が受信機に到達しているか？」という重要な問いに答えます。挿入損失がシステムの電力バジェット内であることを検証することで、リンクの基本的な動作性を確保し、データエラー、速度低下、そして完全なリンク障害を防止します。
信号の安定性を保証するために、リターンロスを測定します。これは、送信機に向かって反射される光の量を定量化し、「レーザーが正しく動作するのに十分なクリーンさと安定性があるか」という、同様に重要な問いに答えます。反射率が高いと、レーザーダイオードの正確な動作が妨げられ、ノイズ、ジッター、波長の不安定性が生じます。これらは高速デジタルシステムのパフォーマンスを低下させ、CATVなどのアナログシステムでは壊滅的な影響を与える可能性があります。
究極的には、ILとRLは表裏一体です。ILは信号が到着時に十分な強度であることを保証するのに対し、RLはそもそも信号がクリーンに発射されたことを保証します。これらを組み合わせることで、堅牢な光ファイバーインフラの基盤が形成され、物理層が単に機能しているだけでなく、現在のアプリケーションと将来のアップグレードをサポートするように最適化されていることを検証し、ネットワーク投資を保護し、途切れることのない通信を保証します。
よくある質問
Q1: ファイバーコネクタの挿入損失とは何ですか?
挿入損失とは、コネクタをリンクに挿入した際に光パワーが減少することであり、通常はdB単位で測定されます。挿入損失が低いほど、パフォーマンスは向上します。
Q2: ファイバーコネクタのリターンロスとは何ですか?
リターンロスは、光源に向かって反射される光の量を測定し、dB単位で表されます。リターンロスの値が高いほど、反射が少なく、性能が優れていることを示します。
Q3: 挿入損失はどのように測定されますか?
挿入損失は通常、光パワーメータと基準ケーブルを使用して入力電力と出力電力を比較して測定されます。
Q4: リターンロスはどのように測定されますか?
リターンロスは通常、ファイバーに沿った反射を分析して損失を dB 単位で計算する OTDR を使用して測定されます。
Q5: 挿入損失とリターン損失が悪化する原因は何ですか?
原因としては、コネクタ端面の汚れや損傷、コアの位置ずれ、研磨品質の低下、コネクタの不適切な嵌合などが挙げられます。
Q6: リターンロスが最も優れているコネクタタイプはどれですか?
APC コネクタは通常、リターン損失が最も高く（約 -65 dB）、次に UPC（約 -55 dB）、PC（約 -40 dB）の順になります。
Q7: 挿入損失とリターン損失を最小限に抑えるにはどうすればよいですか?
高品質のコネクタを使用し、フェルールを清潔に保ち、曲げや接合を最小限に抑え、工場で終端されたケーブルを優先します。
