偏波保持ファイバースプリッターとは何ですか?

光ファイバ通信、量子コンピューティング、精密センシングといった最先端分野において、光信号の偏光状態の安定性はシステムの性能限界を直接的に決定づけます。光偏光制御の中核部品である偏波保持（PM）ファイバースプリッタは、独自の構造設計により、光偏光状態とパワー分布を精密に制御することを可能にします。

偏波保持ファイバスプリッタ（PMFS）は、偏波保持ファイバ（PMF）をベースとした受動光デバイスです。その主な機能は、入射光の偏波状態を維持しながら、特定の比率で光パワーを複数の出力ポートに分配することです。

標準的なスプリッタと比較して、PMファイバースプリッタは光パワーを分配するだけでなく、光信号の偏光状態を維持するという機能も備えています。これは、偏光に敏感なアプリケーションにとって非常に重要です。この記事では、PMファイバースプリッタの動作原理、性能指標、利点、そして応用分野について詳細に分析し、読者の皆様のための専門家による選定ガイドを提供します。

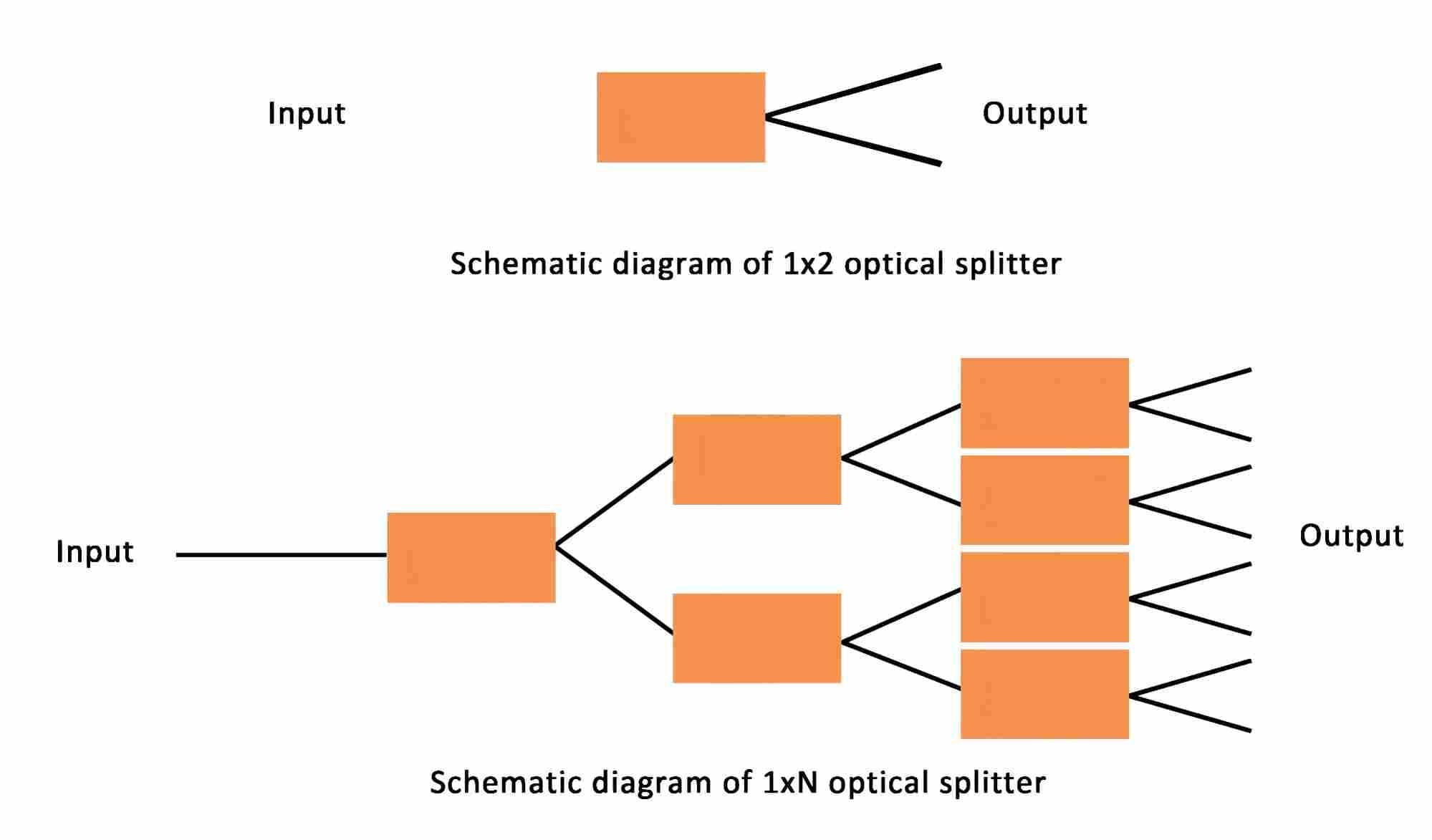

PMファイバースプリッターの動作原理

PMファイバースプリッターの動作原理は、偏波保持ファイバーの複屈折特性に根ざしています。非対称構造（パンダ型ファイバーの応力印加部など）を導入することで、光波の2つの直交する偏波成分（高速軸と低速軸）が異なる速度で伝播し、安定した位相差を生み出します。

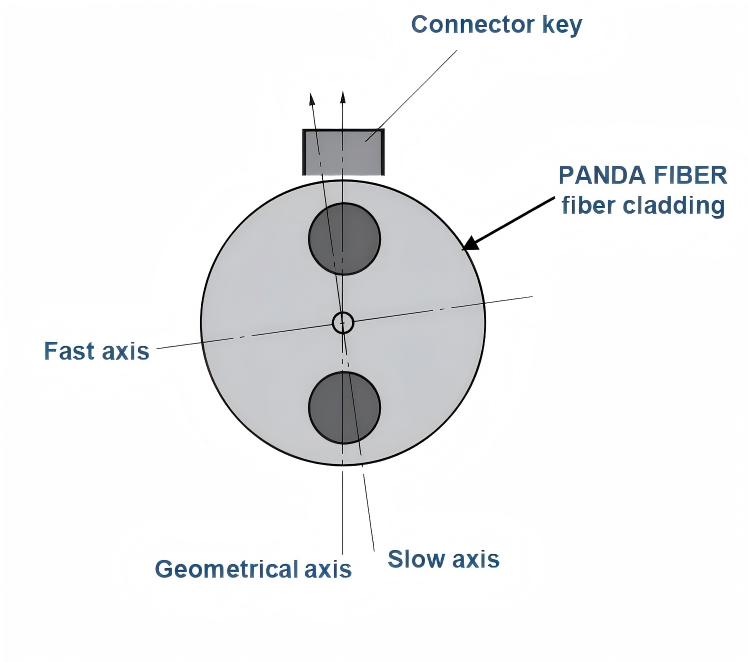

PMファイバーにおける複屈折効果

PMファイバーは、コアの両側に応力を加える領域（例：パンダ構造、ボウタイ構造）を導入することで、ファイバー内に強い複屈折効果を生み出します。この設計により、2つの異なる主軸が確立されます。

• 高速軸: 屈折率が小さい方向で、光が速く進む方向。

• 遅軸: 屈折率が大きい方向で、光が遅く進みます。

PMファイバーの主軸（高速軸または低速軸）のいずれかに沿って直線偏光を入射すると、その偏光状態は長距離にわたって安定に保たれます。偏光方向が主軸とずれている場合、光パワーが2つの軸間で結合し、偏光クロストークが発生します。

ビーム分割法

PM ファイバー スプリッターは、偏光状態を維持しながらビーム分割を実現するためにさまざまな技術を採用しています。

• マイクロ光スプリッター: レンズとガラス毛細管の組み合わせを使用して、精密光学素子を通じて光場分散を実現します。

• 溶融双円錐テーパー (FBT) スプリッター: 複数の PM ファイバーを束ね、加熱して溶融し、引き伸ばして結合導波路構造を形成します。

• 平面光波回路 (PLC) スプリッター: 半導体プロセスを利用してチップ上に光導波路アレイを作成し、より正確な光パワー分散を可能にします。

これらの技術により、すべてのポートで偏光軸が厳密に調整され、出力偏光状態のエイリアシングを防ぎながら正確な光パワー分布を実現します。

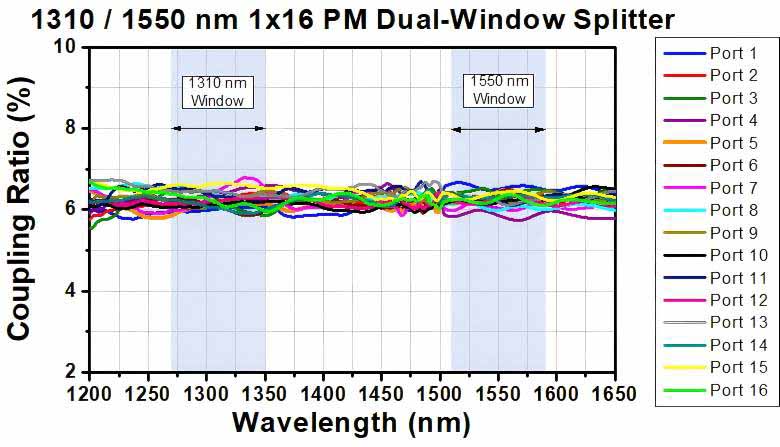

PMファイバースプリッターの主要性能指標

PM ファイバー スプリッターのパフォーマンスを評価するには、標準的な光学パラメータだけでなく、特定の偏光関連のパラメータも考慮する必要があります。

偏光特性

• 消光比（PER）：スプリッタの偏波状態維持能力を測定する重要なパラメータ。2つの直交偏波モードにおける電力の対数比として定義されます。高品質のPMファイバースプリッタは、通常25 dB以上のPERを達成します**。PERが高いほど、偏波状態を維持する能力が高いことを示します。

• 偏波依存損失（PDL）：入力偏波状態の変化によって引き起こされる挿入損失の変動。PM PLCスプリッタはPDLを0.2 dB未満に圧縮でき、高品質製品では0.1 dBを達成できます。

標準光学メトリクス

• 挿入損失：入力光パワーに対する出力光パワーの減衰量。高品質PMファイバースプリッターの典型的な挿入損失は0.5 dB**未満です。

• 均一性: 出力ポート間の電力の一貫性。特にマルチチャネル スプリッターでは重要です。

• リターンロス：入射光のうち、光源に向かって反射される光の割合を示します。リターンロスが高いほど、反射光が光源とシステムに与える影響が軽減されるため、優れた特性となります。

Fibermart PM ファイバー スプリッターなど、当社ではお客様への出荷前に各ユニットを 100% QC テストしており、すべての PM スプリッターは以下の仕様に準拠しています。

注記:

コネクタ付きのデバイスの場合、挿入損失 (IL) は 0.3dB 増加し、リターン損失 (RL) は 5dB 減少し、消光比 (ER) は 2dB 減少します。

仕様は予告なく変更されることがあります。

主要パラメータの注記

波長範囲：この表のデータは、主に最も一般的なPM波長であるPM1310およびPM1550に適用されます。Fibermartは、他の波長（例：460nm、630nm、780nm、980nm、1064nm、1310nm、1550nm、またはカスタム）のカスタムオプションも提供しています。

主要な指標の説明:

挿入損失：信号がスプリッタを通過する際に光パワーがどの程度減少するかを表します。値が低いほど良好です。

消光比：デバイスの偏光状態維持能力を測定します。これはPMコンポーネントの重要な指標であり、値が高いほど優れています。

均一性：出力ポート間の電力分配の均一性を表します。値が低いほど均一性は高くなります。

環境安定性指標

PMファイバースプリッターは、多くの場合、広い温度範囲（例：-40°C～+85°C）で動作するため、パフォーマンスの安定性が極めて重要です。温度依存損失は、異なる温度条件下でのパフォーマンス変動を評価するための重要な指標です。

PMスプリッターの用途

PM ファイバー スプリッターは、偏光状態に敏感な高精度システムで不可欠な役割を果たします。

光ファイバーセンシングシステム

光ファイバージャイロスコープ（FOG）では、PMファイバースプリッタが直線偏光をサニャック干渉計ループに分配し、回転誘起位相差を検出することで角速度測定を可能にします。-40dB未満の偏光クロストーク特性により、0.001°/h**を超えるジャイロバイアス安定性を実現します。

分散型ファイバー センシング システムでは、歪みと温度のモニタリングにおけるセンシング信号の偏光状態を維持するために PM ファイバー スプリッターも利用しており、位置の精度がメートル レベルまで向上します。

量子通信ネットワーク

BB84プロトコルを用いた量子鍵配送（QKD）システムなどでは、偏波変調光ファイバスプリッタを用いて4状態偏光符号化光子を生成します。このスプリッタの消光比は鍵生成速度に直接影響します。実験では、PER=25dBのスプリッタを用いることで量子ビットエラー率を1.2%未満に低減できることが示されています。

コヒーレント光通信

100G/400Gコヒーレント受信機では、PMファイバスプリッタが局部発振光と信号光を90°光ハイブリッドに結合します。低損失特性により受信機の感度を2dB向上させ、伝送距離を延長できます。

高精度測定システム

• 干渉計: PM ファイバー スプリッターは干渉計内の光路分配に使用され、偏光状態を維持して高コントラストの干渉縞を実現します。

• ファイバー レーザー: レーザー キャビティ内で PM ファイバー スプリッターを使用すると、レーザーの偏光状態が維持され、コヒーレンスと安定性が向上します。

• バイオメディカルイメージング: 光干渉断層撮影 (OCT) などの技術では、PM ファイバー スプリッターを利用して偏光状態を維持し、画像品質を向上させます。

PMファイバースプリッターの選び方 PMスプリッターの種類

適切な PM ファイバー スプリッターを選択するには、特定のアプリケーションのニーズを満たすことを確認するために、いくつかの技術的要素を考慮する必要があります。

パフォーマンスパラメータのマッチング

アプリケーション シナリオの主要な要件に基づいて適切なパフォーマンス パラメータを選択します。

• 消光比: 量子通信や高精度干渉法では通常、25 dB を超える高い PER が必要ですが、一般的なアプリケーションでは 20 dB でも十分な場合があります。

• 挿入損失: システムの電力バジェットが限られている場合は、挿入損失が低い (<0.5 dB) スプリッタを選択します。

• 偏光依存損失:偏光状態の変化に敏感なシステムでは、PDL が低い (<0.2 dB) スプリッタを選択する必要があります。

偏光軸調整構成

PM ファイバー スプリッターは、偏光軸調整のアプリケーション ニーズに基づいてカスタマイズできます。

• 0度アライメント：高速軸同士、または低速軸同士。これが最も一般的な構成です。

• 90 度の調整: 高速軸から低速軸まで、特定のタイプの干渉計およびセンシング システムに適しています。

• 45 度アライメント: 特定のタイプの偏光解消装置などの特定の用途に使用されます。

分割比とチャンネル数

システム アーキテクチャに基づいて適切な分割比とチャネル数を選択します。

• 1x2、1x4、2x2 : よりシンプルなシステム向けの一般的な低チャンネル数構成。

• 1x8、1x16、1x32 : マルチユーザーまたはマルチセンサー システム向けの高チャネル数構成。

分割比率は、システム内の異なるノードの電力要件に応じて、均等（例：50:50）または不均等（例：10:90）に選択できます。

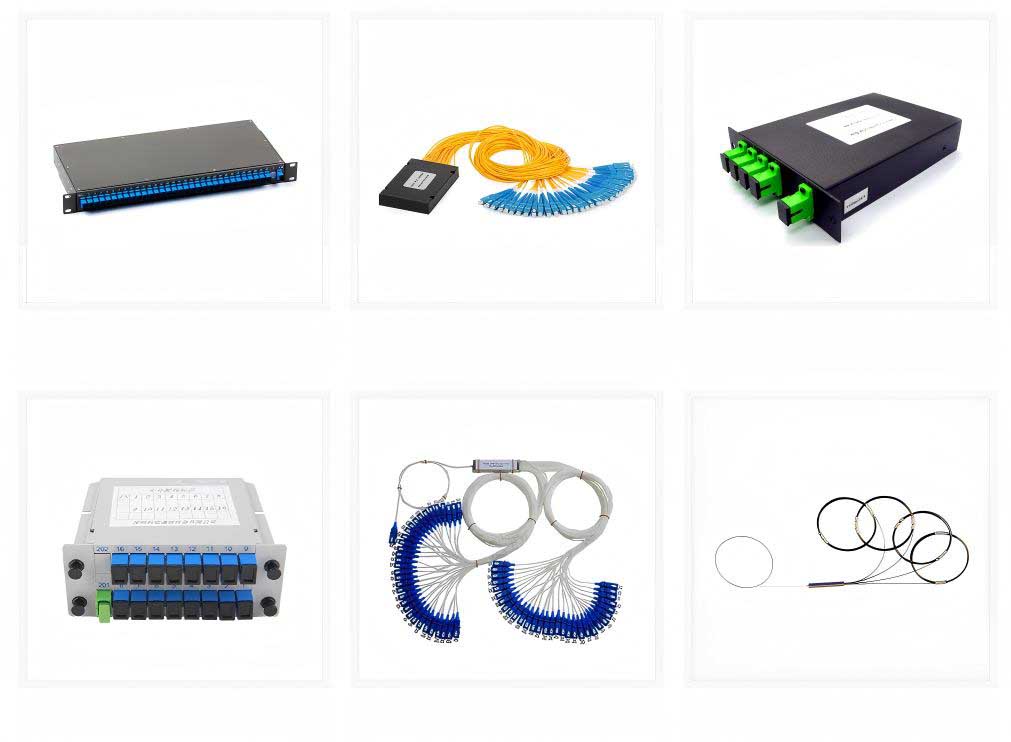

パッケージスタイル

インストール環境に応じて適切なパッケージ スタイルを選択します。

• ベアファイバー: パッチパネルまたはテスト機器内部への統合に適しています。

• 小型スチールチューブ: スペースが限られた用途向けの小型パッケージ。

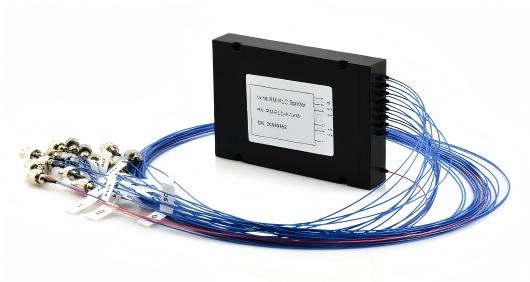

• ボックス タイプ (ABS) : サイズと保護のバランスが取れており、光ファイバー配線ボックスに広く使用されています。

• プラグインタイプ: モジュール設計で設置とメンテナンスが簡単。

• ラックマウント タイプ: データ センターでの高密度展開に適した標準 19 インチ シャーシ。

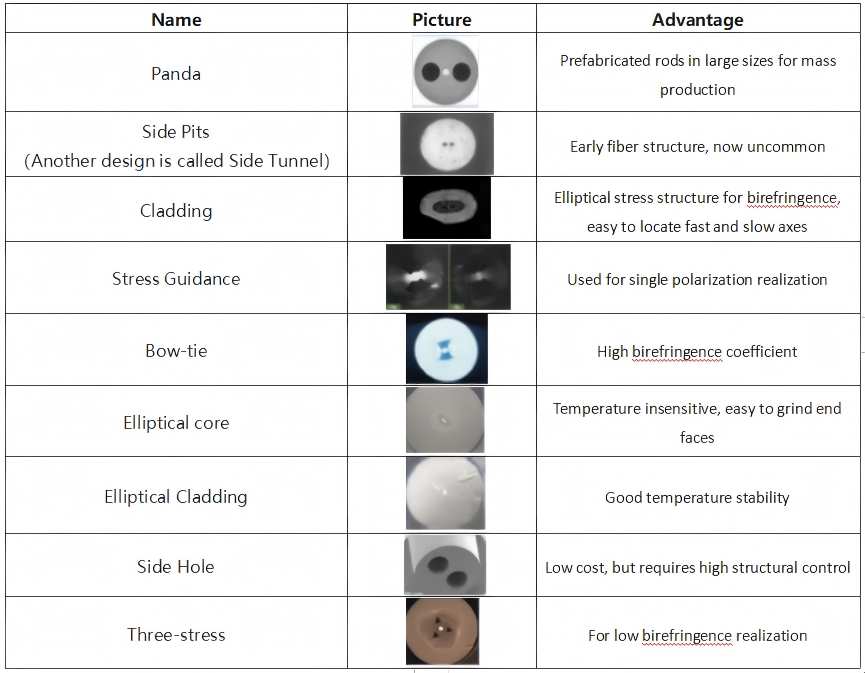

ファイバータイプの互換性

スプリッタに使用されているPMファイバーの種類が、システム内の他のコンポーネントと互換性があることを確認してください。一般的なPMファイバーの種類は次のとおりです。

• パンダ: 最も広く使用されている PM ファイバー タイプ。

• ボウタイ：特定の応力を加える領域の形状を特徴とします。

• 楕円クラッド: 幾何学的な形状により複屈折を生み出します。

まとめ

現代の光システムの主要部品であるPMファイバースプリッターは、光の偏光状態とパワー分布を精密に制御することで、高精度光システムの強固な基盤を提供します。光ファイバーセンシング、量子通信、コヒーレント光通信などの分野で広く利用されていることが、その不可欠な価値を証明しています。

量子コンピューティング、6G 通信、高度なセンシング技術の継続的な発展により、PM ファイバー スプリッターに対するパフォーマンス要件はますます厳しくなり、より高い消光比、より低い損失、よりコンパクトなパッケージ、より広い動作温度範囲が技術進歩の方向となるでしょう。

高品質の PM ファイバー スプリッター ソリューションをお探しですか?

Fibermart へようこそ。当社は、お客様の最も厳しいアプリケーション要件を満たす、様々な分岐比、波長範囲、パッケージスタイルを網羅したPMファイバースプリッター製品を幅広く取り揃えています。当社の専門技術チームが、お客様に合わせた製品選定のアドバイスと技術サポートを提供いたします。

Fibermart — 精密な光制御を可能にする光学ソリューション パートナー。

よくある質問

Q: PM ファイバー コンバイナを依頼したのに、スプリッタの見積りが来たのはなぜですか?

A: 同じデバイスを反対方向に使用します。アプリケーションノートに記載されているように、分岐が両方向に発生することを理解していれば、すべてのスプリッターはコンバイナーとして使用できます。

Q: PM ファイバー スプリッターの指向性とは何ですか?

A: 指向性は、スプリッターの一方の出力ポートからもう一方の出力ポートへ不要な光がどれだけ反射または誘導されるかを示す指標です。例えば、50/50スプリッターの入力ポートからの光は通常、2つの出力ポートに均等に送られます。指向性は、一方の出力ポートからもう一方の出力ポートへどれだけの光が透過されるかを示す指標です。

Q: PM スプリッターにはいくつのファイバーまたはポートを使用できますか?

A: 標準構成は1x2、2x2、1x3です。これらの基本スプリッターを「ビルディングブロック」として使用することで、より多くの入出力ポートを作成できます。最終的なデバイスは、個々のスプリッターを保護するために箱またはケースに収納されます。

Q: 標準ユニットの場合、低速軸と高速軸の両方の打ち上げで分割比は一定のままになりますか?

A: いいえ。標準（市販）PMスプリッターユニットでは、分岐比は低速軸伝搬のみに最適化されています。均一な分岐比を得るには、

低速軸と高速軸の両方をカスタムオーダーとして行うことができます。
