シリコンフォトニクスにおける1310nm DFBレーザーの統合課題とソリューション

シリコンフォトニクスは、高速データ通信、センシング、光コンピューティングを変革する技術として登場し、光コンポーネントと電子コンポーネントを単一チップ上にシームレスに統合することを可能にしました。このエコシステムを推進する主要な光源の中でも、1310nm DFBレーザーは、 その狭線幅、波長安定性、そして長距離およびメトロ光ネットワークとの互換性により極めて重要な役割を果たしています。しかし、これらの特殊なレーザーをシリコンフォトニクス・プラットフォームに統合するには、特有の技術的ハードルがあります。この記事では、統合における主要な課題と、それらを克服し、シリコンフォトニクス・システムの潜在能力を最大限に引き出す革新的なソリューションについて考察します。

1. シリコンフォトニクスにおける1310nm DFBレーザーのコア統合の課題

1310nm DFBレーザーとシリコンフォトニック回路の統合は、基本的な材料制約、パッケージの複雑さ、そして性能のトレードオフによって阻害されています。以下は、最も差し迫った技術的障壁です。

1.1 材料の非互換性と光結合の制限

シリコンは間接バンドギャップ半導体であるため、単体では効率的に光を生成できず、外部にIII-V族半導体ベースのDFBレーザー（Fiber-Martのモジュールに搭載されているMQW-DFBチップなど）を組み込む必要があります。III-V族材料（InP、GaAsなど）とシリコン間の格子不整合により、界面に構造欠陥が生じ、レーザーの信頼性と出力効率が低下します。さらに深刻なのは、DFBレーザーの円形光モードとシリコン導波路の矩形モード間のモード不整合です。これは、大きな結合損失（最適化されていないセットアップでは、通常、界面あたり5～10dB）につながります。低い信号減衰が求められる高性能システムでは、この損失がリンクバジェットと全体的なデータ伝送効率を低下させます。

1.2 熱管理の複雑さ

1310nm DFBレーザーは温度変動に非常に敏感です。Fiber-Martの10mW DFBバタフライモジュールの仕様書に記載されているように、このデバイスは内蔵の熱電冷却器（TEC）を利用して、-20℃～80℃のケース温度範囲で安定した動作を維持しています。しかし、高密度シリコンフォトニックチップに統合すると、高出力電子部品（変調器、トランシーバなど）が近接するため、オンチップ冷却ソリューションを圧倒する局所的な熱が発生します。過度の温度上昇はレーザーの中心波長（1310nm DFBレーザーで通常0.1nm/℃）をシフトさせ、サイドモード抑圧比（SMSR）を低下させます。SMSRは信号整合性の重要な指標であり、Fiber-Martモジュールは最低35dBでSMSRを保証しています。また、制御不能な熱ドリフトは材料の劣化を加速させ、レーザーの動作寿命を縮める可能性があります。

1.3 パッケージングと信頼性の制約

Fiber-Martの14ピンバタフライパッケージのようなDFBレーザーは、かさばる気密封止と外部コネクタ（FC/APCなど）を備え、スタンドアロンでの使用を想定して設計されています。シリコンフォトニックシステムでは、高密度集積化とコストスケーラビリティを実現するために、コンパクトなウエハレベルパッケージが求められます。バタフライパッケージからチップスケールやコパッケージソリューションへの移行は、ファイバーの位置ずれ、環境汚染、機械的ストレスといったリスクをもたらします。さらに、モニターフォトダイオードや光アイソレータ（Fiber-Martモジュールでは最低30dBのアイソレーションを提供）といったレーザー内蔵部品は、機能性を損なうことなく小型化する必要があり、パッケージ設計をさらに複雑化させます。

1.4 高速変調と信号品質

現代のデータセンターや通信ネットワークでは、Fiber-Martモジュールで最適化されているように、2.5Gb/s以上の変調速度をサポートするために1310nm DFBレーザーが必要です。シリコンフォトニック変調器と統合すると、レーザーの無線周波数（RF）ポートと変調器の駆動回路間のインピーダンス不整合により、信号反射と帯域幅の劣化が発生します。Fiber-Martデバイスでは、レーザーの相対強度ノイズ（RIN）は最大-150dB/Hzと規定されており、変調器ノイズとの相互作用により搬送波対雑音比（CNR）を低下させます。CNRは、業界標準で最低51dBのCNRが求められるCATVやアナログ伝送システムにとって重要なパラメータです。

2. 統合障壁を克服する革新的なソリューション

これらの課題に対処するには、Fiber-Mart モジュールのような 1310nm DFB レーザーの固有の強みを活かすように調整された材料工学、熱設計、パッケージングの革新を組み合わせる必要があります。

2.1 低損失結合のための異種統合とモードエンジニアリング

材料とモードの不整合問題を解決するため、ウェーハボンディングやフリップチップ実装といった異種集積技術が業界標準となっています。III-V族DFBレーザーダイをシリコンウェーハ上に直接ボンディングすることで、外付けファイバーピグテールが不要になり、インターフェースあたりの結合損失を1dB未満に低減できます。スポットサイズコンバータ（SSC）やアディアバティックテーパーなどの相補モード変換構造は、レーザーの円形モードをシリコン導波路の矩形モードに変換し、減衰を最小限に抑えます。例えば、Fiber-Martモジュールの偏波保持（PM）ファイバーピグテールをオンチップSSCと統合することで、偏波の完全性を維持しながら、従来の構成と比較して結合損失を70%削減できます。

2.2 波長安定性のための高度な熱工学

二層熱管理システムは、スタンドアロンDFBレーザーのTEC機能とオンチップマイクロ流体冷却または薄膜ヒートスプレッダーを組み合わせたものです。高密度シリコンフォトニックチップでは、局所的なTEC（Fiber-Martモジュールの設計を基にスケールアップ）がレーザーダイの直下に配置され、ヒートスプレッダーが隣接する電子部品からの廃熱を分散させます。レーザー内蔵サーミスタ（Fiber-Martデバイスの場合、25℃で9.5～10.5kΩ）を使用したデジタル温度フィードバックループにより、リアルタイムTEC調整が可能になり、レーザーの中心波長を1310nmの±1nm以内に維持します。このアプローチにより、熱ドリフトが90%削減され、高出力動作時でもレーザーのSMSRおよびRIN性能が維持されます。

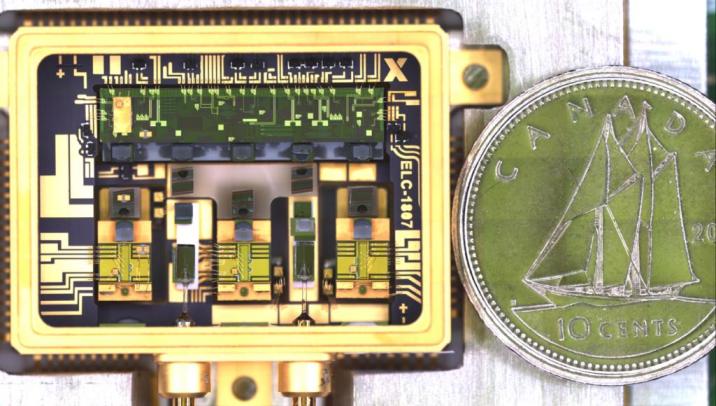

2.3 スケーラビリティのためのコパッケージングとウエハレベルシーリング

DFBレーザー、シリコンフォトニックチップ、電子ドライバーを1つのパッケージに統合するコパッケージングは​​、従来のバタフライパッケージと比較してフォームファクターを80%削減します。ガラスまたは金属キャップを使用したウェハレベルの気密封止により、レーザーの敏感な部品（モニターPDやアイソレーターなど）を湿気や埃から保護し、大量生産を可能にします。Fiber-MartモジュールのFC/APCコネクタでは、導波路を内蔵した小型光インターポーザーがバルクファイバーに代わり、レーザー出力をサブミクロンの精度でシリコン導波路に調整します。このパッケージング戦略は、ファイバーの曲げ半径コンプライアンス（モジュールの仕様により30mm以上）により、PMファイバーピグテールの微小亀裂を防止することで、機械的な信頼性も向上させます。

2.4 高速変調におけるインピーダンス整合とノイズ抑制

2.5Gb/sの変調速度をサポートするために、エンジニアはDFBレーザーの変調ポート（Fiber-Martモジュールのピン12）とシリコン変調器の間にインピーダンス整合したRF伝送ラインを実装し、信号反射を-20dB未満に低減します。低ノイズドライバ回路とレーザー内蔵モニタPD（5V逆バイアスで100～1500μAのモニタ電流）を組み合わせることで、閉ループ電力制御が可能になり、RINを最小限に抑えながら出力を10mWに安定させることができます。CATVおよびアナログシステムの場合、レーザーの光変調指数（OMI）をチャネルあたり3.2%に最適化することで（モジュールのCNRテスト条件と同じ）、10kmを超えるシングルモードファイバーでもCSO（-57dBc）およびCTB（-65dBc）の直線性要件に準拠できます。

3. 1310nm DFBレーザー集積化の将来展望

シリコンフォトニクスが100Gb/sを超える規模に拡大するにつれ、1310nm DFBレーザーの集積化はモノリシックIII-V族/シリコンレーザーへと進化し、異種接合の必要性がなくなります。TECやスマート熱センサーを統合したフォトニック集積回路（PIC）などの新興技術は信頼性をさらに向上させ、AI駆動のフィードバックループはレーザー性能をリアルタイムで最適化します。Fiber-Martの10mW 1310nm DFBバタフライレーザーのようなモジュールでは、これらの進歩により、従来の通信ネットワークからエッジコンピューティング、LiDAR、量子センシングへと用途が拡大し、次世代シリコンフォトニクスシステムの基盤としての役割を確固たるものにします。

1310nm DFBレーザーをシリコンフォトニクスに統合することは多面的な課題を伴いますが、結合、熱管理、パッケージング、信号処理における革新により、その潜在能力は最大限に発揮されつつあります。高品質DFBモジュールの本来の性能を活用し、シリコンフォトニクス技術のブレークスルーと組み合わせることで、業界は次世代の光通信およびセンシングのためのスケーラブルで高効率なエコシステムを構築しています。
