MPOケーブルとMTPケーブルの違い

急速に進化する高密度光ネットワークにおいて、MPO（Multi-fiber Push-On）ケーブルとMTPケーブルは、 現代のデータセンター、AIコンピューティングクラスター、そして高速通信における効率的なデータ伝送を可能にする重要なコンポーネントとして台頭しています。これらの2種類のケーブルは、業界ではしばしば同じ意味で使用されますが、それぞれ異なる特性、起源、そしてパフォーマンスの微妙な違いを備えており、特定のネットワーク要件に対応しています。

基本的な定義と起源

MPO ケーブルとは何ですか?

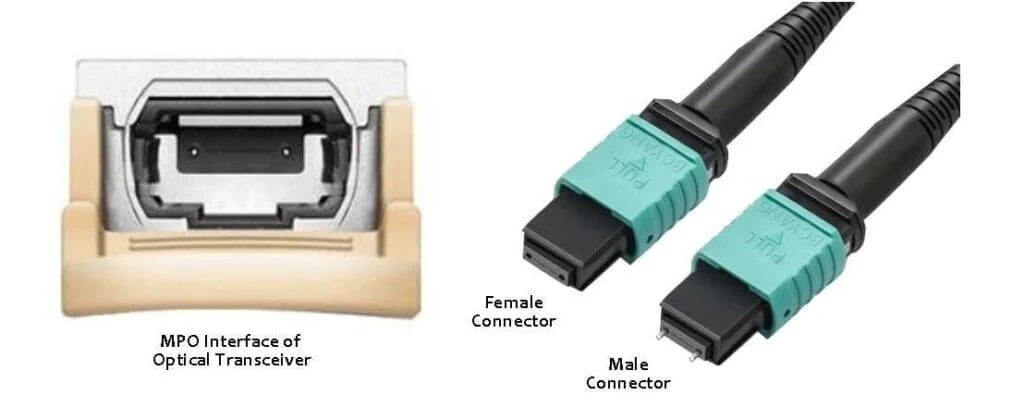

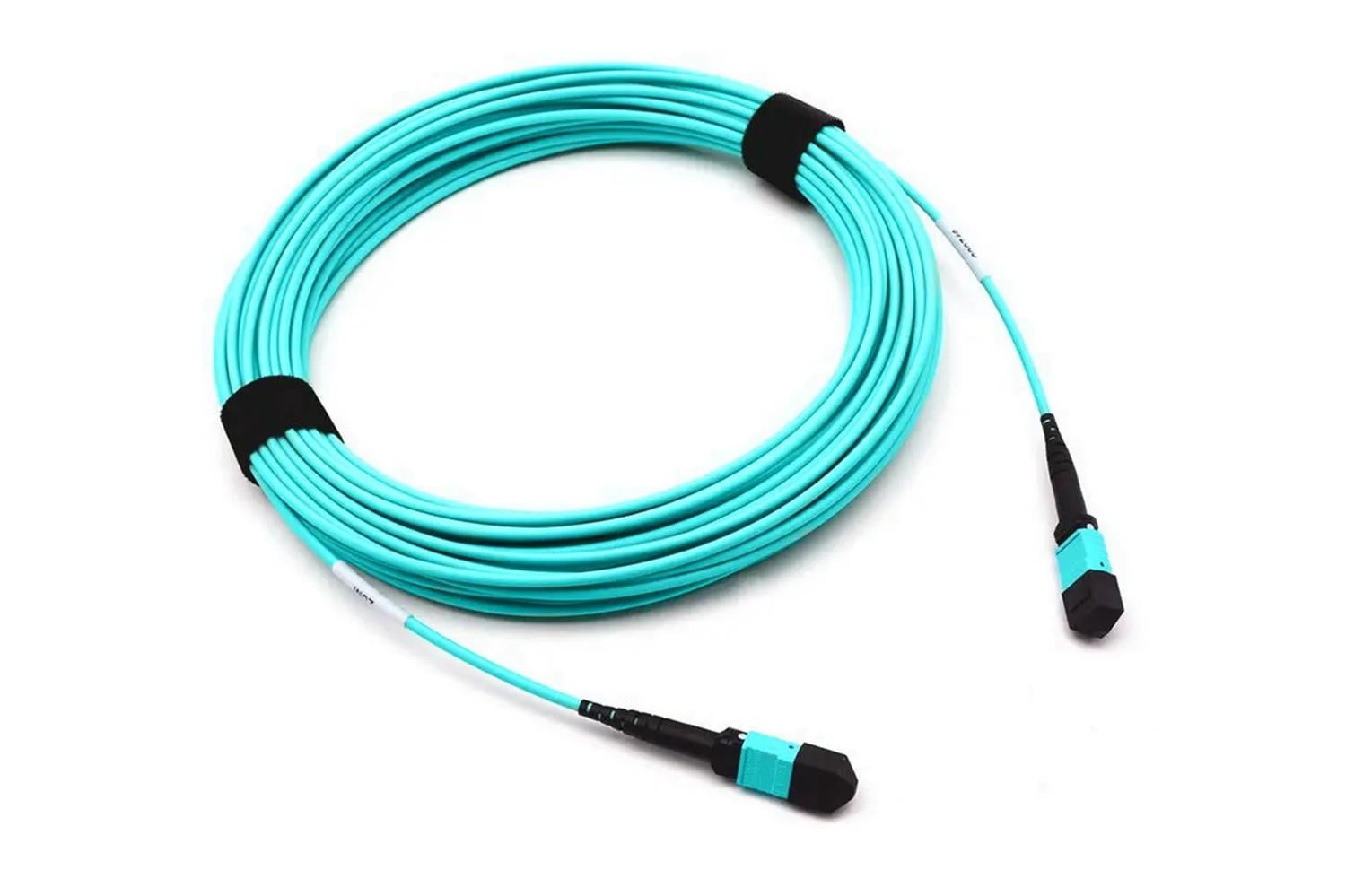

MPO（Multi-fiber Push-On）は、高密度光接続向けに設計された標準化された多芯光ファイバーコネクタおよびケーブルシステムです。データセンターにおけるコンパクトで大容量のケーブル配線の需要の高まりに対応するために開発されたMPOケーブルは、複数の光ファイバー（通常8、12、16、24、または32芯）を1つのコネクタフェルールに統合します。この設計により、多数の単芯パッチコードが不要になり、設置時間、ケーブルの乱雑さ、ラックスペースの使用量を大幅に削減できます。MPOケーブルは国際規格に準拠しており、異なるメーカーやネットワーク機器間での互換性を確保しています。10Gから400G以上のデータレートをサポートし、スケーラブルな光ネットワークのバックボーンとして広く認識されています。

MTP ケーブルとは何ですか?

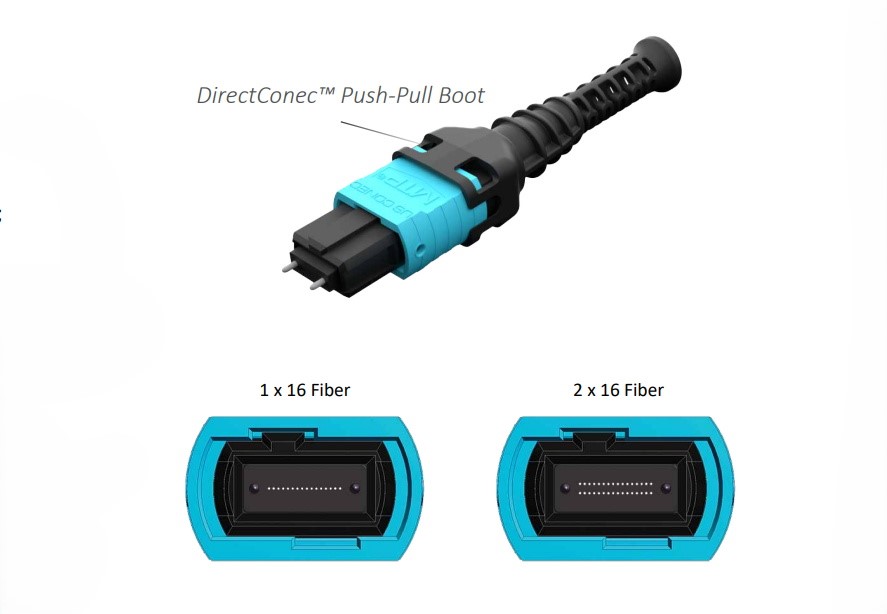

MTP（Multi-fiber Termination Push-on）は、MPOケーブルのプレミアム強化版です。光接続ソリューションのリーディングプロバイダーであるUS Conec社が開発したMTPケーブルは、MPO規格に準拠しながらも、優れた性能と信頼性を実現する高度な設計機能を備えています。「MTP」という名称はUS Conec社の登録商標であり、これらのケーブルが厳格な製造および品質管理基準を満たしていることを示しています。MTPケーブルはMPOケーブルの高密度という利点を維持しながら、光学特性と機械特性が向上しているため、信号整合性と長期安定性が最優先されるミッションクリティカルなアプリケーションに最適です。

コア設計とパフォーマンスの違い

コネクタ技術

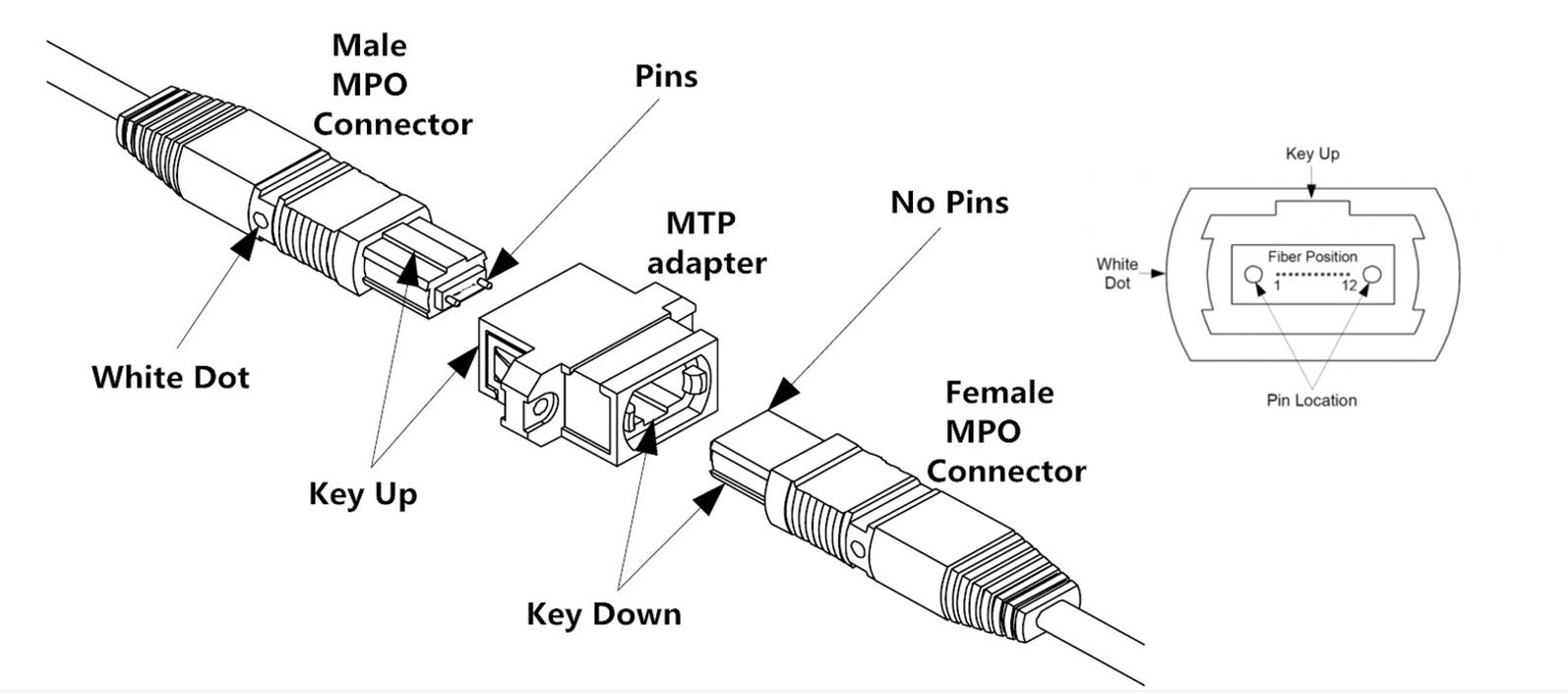

MPOケーブルとMTPケーブルの最も大きな違いは、コネクタの設計にあります。MPOコネクタは業界標準の規格に準拠して製造されており、標準的なフェルールとピン配置によって光ファイバーの位置合わせが行われます。MPOコネクタは一般的な用途において信頼性の高い接続性を保証しますが、メーカーによって光ファイバーの位置や機械的公差に若干のばらつきが生じる場合があります。

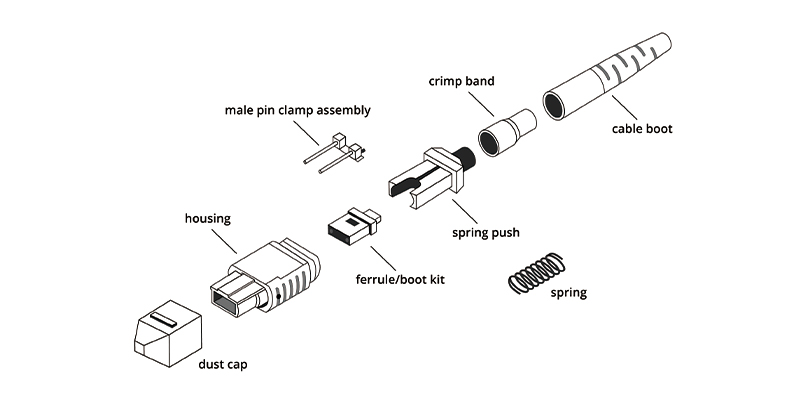

一方、MTPコネクタは、性能を向上させる精密設計の部品を採用しています。US ConecのMTPコネクタは、フローティングフェルール設計を採用しており、嵌合位置のずれを補正し、挿入損失を低減します。さらに、MTPコネクタは高精度のピンとスリーブを使用することで、一貫した光ファイバー位置合わせを実現し、標準的なMPOコネクタと比較して、挿入損失を低減し、反射損失を低減します。MTPコネクタは機械的安定性が向上しているため、耐久性も向上し、繰り返しの嵌合サイクルにも性能を損なうことなく耐えることができます。

光学性能メトリクス

光学性能は、MPOケーブルとMTPケーブルを区別する上で重要な要素です。MPOケーブルの最大挿入損失は通常、嵌合ペアあたり0.20dBであり、ほとんどのデータセンターおよびエンタープライズネットワークアプリケーションには十分な値です。MPOケーブルのリターンロスは通常20dB以上であり、信号反射を最小限に抑え、信号品質を維持します。

しかし、MTPケーブルは優れた光学性能を備えています。MTPケーブルは、嵌合ペアあたりの最大挿入損失が0.35dB（標準挿入損失は0.15dB）と、より効率的な信号伝送を実現し、40G、100G、400G以上の高速ネットワークに最適です。MTPケーブルのリターンロスは65dB以上と大幅に高く、信号劣化を最小限に抑え、信頼性の高い長距離伝送を実現します。これらの優れた光学特性により、MTPケーブルは、AI/MLコンピューティングクラスターや高性能コンピューティング（HPC）システムなど、信号整合性が重要となるアプリケーションに最適な選択肢となっています。

機械的耐久性と信頼性

MPOケーブルとMTPケーブルのもう一つの重要な違いは、機械的耐久性です。MPOケーブルは、引張強度と曲げ半径に関する業界標準の要件を満たすように設計されています。最小曲げ半径は7.5mmで、狭いスペースでの配線に柔軟性を提供します。ただし、MPOコネクタの機械的許容誤差は変化する可能性があり、繰り返し嵌合すると徐々に性能が低下する可能性があります。

MTPケーブルは、卓越した機械的信頼性を実現するよう設計されています。強化されたケーブルジャケットとコネクタハウジングにより、引張強度と物理的損傷に対する耐性が向上しています。MTPケーブルの最小曲げ半径は10mmで、MPOケーブルよりもわずかに大きいものの、優れた機械的安定性によって相殺されています。MTPケーブルは、短期引張荷重660N、長期引張荷重200Nに耐えることができ、過酷な設置環境でも耐久性を確保しています。さらに、MTPコネクタは精密に製造されているため、数千回の嵌合サイクルにおいても安定した性能を発揮し、頻繁な再構成やメンテナンスが必要なアプリケーションに最適です。

アプリケーション固有のユースケース

MPOケーブルの用途

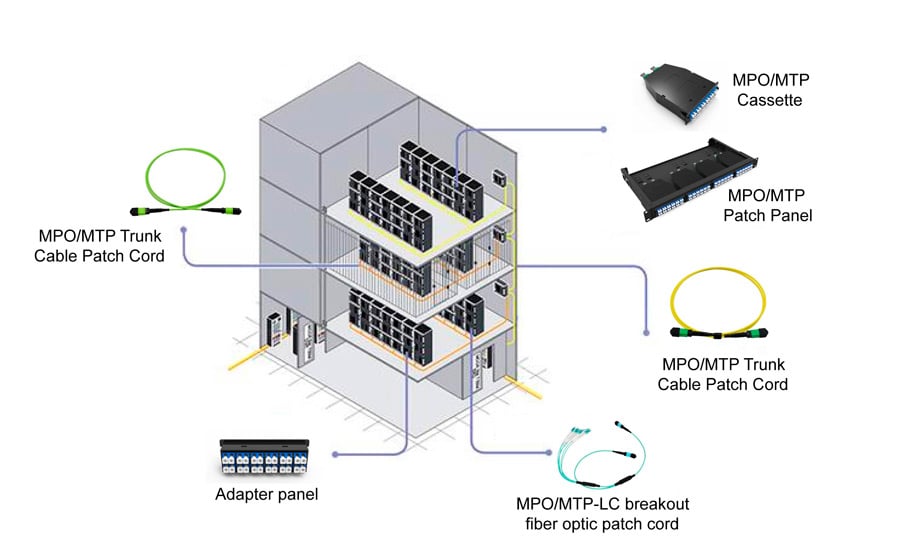

MPOケーブルは、高密度とコスト効率が重視される幅広い用途に適しています。一般的な使用例には以下が含まれます。

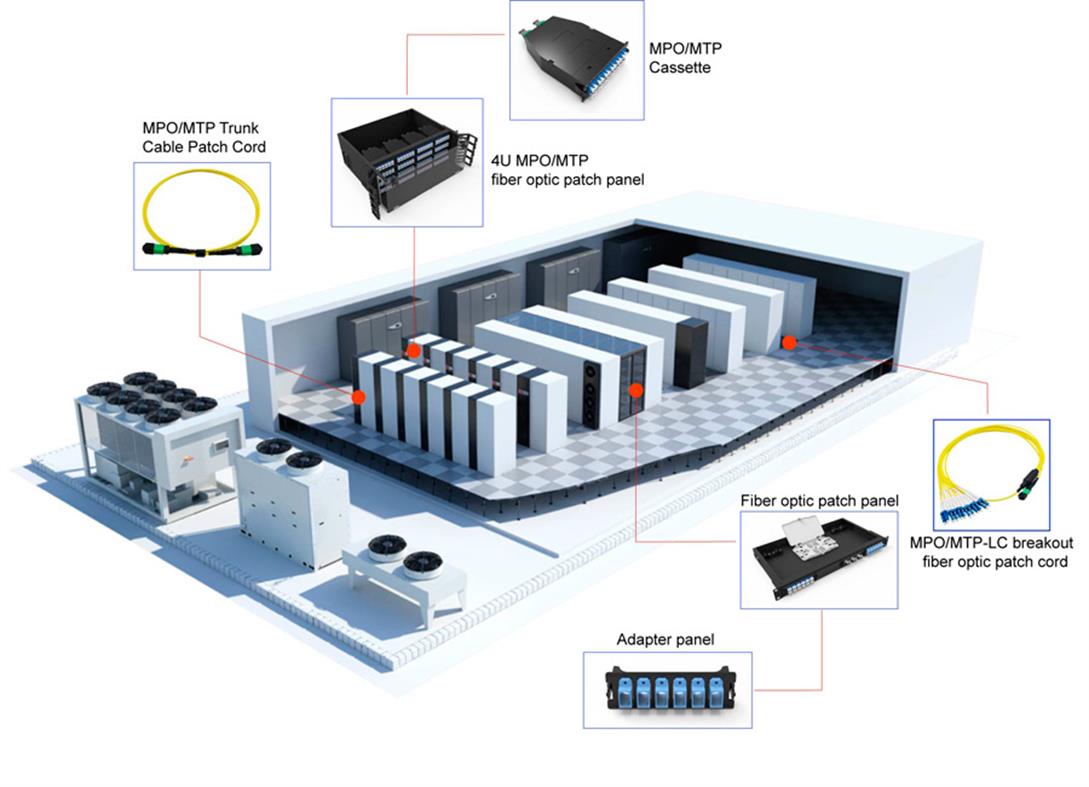

● データ センターの構造化配線: MPO ケーブルは、主配線エリア (MDA) スイッチを中間配線エリア (IDA) または機器配線エリア (EDA) フレームに接続するために広く使用されており、データ センター ネットワークにスケーラブルなバックボーンを提供します。

● 高速ネットワーク相互接続: 40G/100G QSFP+ および QSFP28 トランシーバーをサポートする MPO ケーブルは、進化する 400G および 800G ネットワークの物理層インフラストラクチャを形成します。

● ファイバー・トゥ・ザ・サーバーの導入:トップ・オブ・ラック (ToR) またはエンド・オブ・ロウ (EoR) 設計では、MPO ケーブルがサーバーとストレージ アレイを集約スイッチに接続し、ケーブルの乱雑さを軽減してネットワーク管理を簡素化します。

● 通信中央オフィス: MPO ケーブルは、スペースの最適化が重要な通信中央オフィスにおける、効率的で大容量のラック間およびベイ間接続に使用されます。

MTPケーブルの用途

MTPケーブルは、優れた性能と信頼性が求められるミッションクリティカルなアプリケーション向けに設計されています。主な用途は以下の通りです。

● 高性能コンピューティング (HPC) および AI/ML クラスター: MTP ケーブルは、データ処理速度と信号の整合性が重要な HPC および AI/ML システムでサーバーとスイッチをリンクするために必要な、超高密度で低遅延の相互接続を提供します。

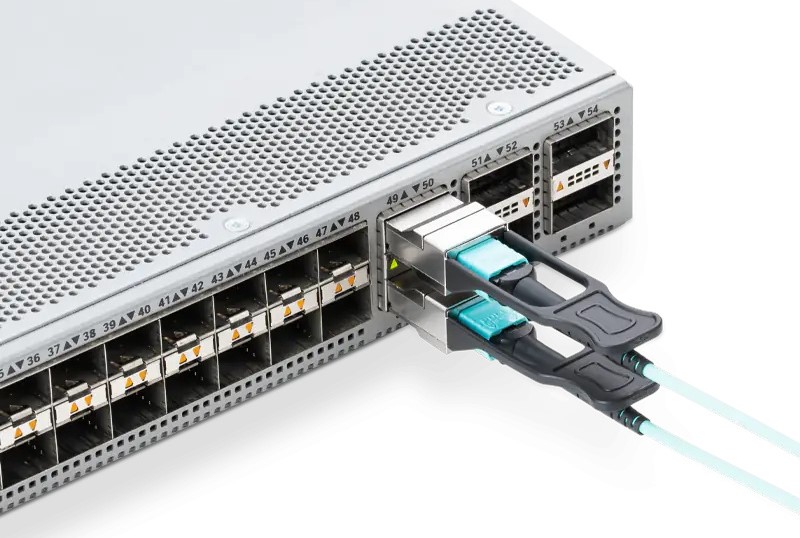

● 400G/800G ネットワーク展開:強化された光学性能を備えた MTP ケーブルは、400G および 800G で動作する高速ネットワークに最適な選択肢であり、長距離にわたる信頼性の高いデータ伝送を保証します。

● データ センターのアップグレードと移行: MTP ケーブルを使用すると、既存のケーブル パスを活用しながら 10G から 40G/100G/400G インフラストラクチャへのシームレスなアップグレードが可能になり、パフォーマンスが向上します。

● ミッションクリティカルな通信:通信中央局および主配線エリア (MDA) では、MTP ケーブルは重要な通信サービスに大容量で信頼性の高い相互接続を提供します。

互換性と相互運用性

MPOとMTPの相互互換性

MPOケーブルとMTPケーブルの両方の主な利点の一つは、その互換性です。MTPコネクタはMPOコネクタと下位互換性があるため、MTPケーブルはMPOパッチパネル、モジュール、および機器で使用できます。この相互運用性により、ネットワーク事業者は既存のMPOインフラストラクチャを維持しながら、重要なエリアでMPOケーブルをMTPケーブルに置き換えることで、ネットワークを段階的にアップグレードできます。ただし、MTPコネクタとMPOコネクタを組み合わせると、性能の低いコンポーネント（つまり、MPOコネクタ）によってパフォーマンスが制限されることに注意してください。最適なパフォーマンスを得るには、MTPコネクタを他のMTPコネクタと組み合わせて使用​​することをお勧めします。

標準化とコンプライアンス

MPOケーブルとMTPケーブルはどちらも国際規格に準拠しており、異なるメーカー間での相互運用性を確保しています。MPOケーブルは、多芯光ファイバーコネクタの機械的および光学的要件を定義するIEC 61754-7やTIA-604-5などの規格に準拠しています。MTPケーブルはこれらの規格に準拠しているだけでなく、US Conecの厳格な品質管理基準にも準拠しており、一貫した性能と信頼性を確保しています。信頼できるメーカーのMPOケーブルとMTPケーブルはすべて、ISO9001、CE、RoHS、FCC規格の認証を取得しており、環境安全性と信頼性を保証しています。

コストの考慮

ネットワーク事業者にとって、MPOケーブルとMTPケーブルのどちらを選択するかはコストが重要な要素です。MPOケーブルは一般的にMTPケーブルよりも費用対効果が高く、予算が限られた大規模な導入に適しています。MPOケーブルの低コストは、標準化された製造プロセスと市場競争の激化によるものです。

一方、MTPケーブルはプレミアム製品であり、価格帯も高めです。MTPケーブルは、高度な設計、精密な製造、そして優れた性能を備えており、ミッションクリティカルなアプリケーションにおいて、その高価格帯に見合うだけの価値があります。初期投資は多少高額になる場合もありますが、高い信頼性と性能により、長期的なメンテナンスコストを削減し、ネットワークのダウンタイムを最小限に抑えることができます。そのため、パフォーマンスと安定性が極めて重要なアプリケーションにおいて、費用対効果の高い選択肢となります。

まとめ

要約すると、MPOケーブルとMTPケーブルはどちらも高密度光ネットワークに不可欠なコンポーネントですが、設計、パフォーマンス、およびアプリケーションの適合性において大きく異なります。MPOケーブルは、一般的な高密度接続のニーズに対して費用対効果の高い標準化されたソリューションを提供するため、基本的なパフォーマンス要件で十分なデータセンター、エンタープライズネットワーク、および通信アプリケーションに最適です。一方、MTPケーブルは優れた光学的および機械的パフォーマンスを提供するため、HPC、AI / MLクラスター、高速400G / 800Gネットワ​​ークなどのミッションクリティカルなアプリケーションに適しています。MPOケーブルとMTPケーブルのどちらかを選択する場合、ネットワークオペレータは特定のアプリケーション要件、パフォーマンスニーズ、および予算の制約を考慮する必要があります。ほとんどの汎用高密度接続の場合、MPOケーブルはパフォーマンスとコストの優れたバランスを提供します。信号の整合性、信頼性、および長期的な安定性が最優先されるアプリケーションの場合、MTPケーブルは、最も要求の厳しいネットワーク環境をサポートするために必要な強化されたパフォーマンスと耐久性を提供します。
