世界中でブロードバンドの需要が急増する中、レーザー直接描画技術と相変化材料の組み合わせにより、光通信ネットワークのアップグレード方法が根本的に変わり、ハードウェアを交換することなく分割比を動的に再構成できるようになります。
世界的なブロードバンド需要が爆発的に増加する現代において、受動光ネットワーク（PON）は高速通信の基盤となっています。PONの中核部品である平面光波回路（PLC）スプリッタは、長年にわたり、分岐比が固定であるという根本的な欠陥を抱えてきました。
ネットワークの拡張が必要な場合、オペレータはハードウェアを交換するためにサービスを停止する必要があり、サービスの中断やコストの急騰を引き起こします。
最近、国際的な研究チームが画期的な成果を達成しました。超低損失の相変化材料である三硫化アンチモン (Sb₂S₃) とレーザー直接書き込み技術を組み合わせることで、分割比の不揮発性光プログラミングを実証することに成功しました。1 回の書き込み操作でターゲット状態が永久にロックされるため、継続的な電源供給が不要になります。
この技術は、光ネットワークの動的な再構成のための革新的なソリューションを提供します。
従来のスプリッターの技術的限界
平面光波回路 (PLC) スプリッタは、石英基板をベースにした統合導波路光パワー分配デバイスで、主に光ファイバー・トゥ・ザ・ホーム (FTTH) およびパッシブ光ネットワーク (EPON/GPON) アプリケーションで光信号の分割と結合に使用されます。
PLCスプリッターは1990年代の商用化以来、常に根本的な制約に直面してきました。それは、製造が完了すると分岐比が固定されてしまうことです。ネットワークを1:32から1:64にアップグレードする必要がある場合、事業者はハードウェア交換のためにダウンタイムをスケジュールする必要があり、サービスの中断とコスト増加につながります。
現在主流のソリューションは熱的に調整可能なスプリッターですが、状態を維持するために継続的な電力供給が必要となるため、消費電力が大きくなります。また、集積化されたマイクロヒーターと補助回路も必要となるため、製造コストが大幅に増加します。
従来の相変化材料（Ge₂Sb₂Te₅など）は、通信帯域（C/L帯域）で高い光損失を示すため、低損失光経路には適していません。
画期的な技術ソリューション

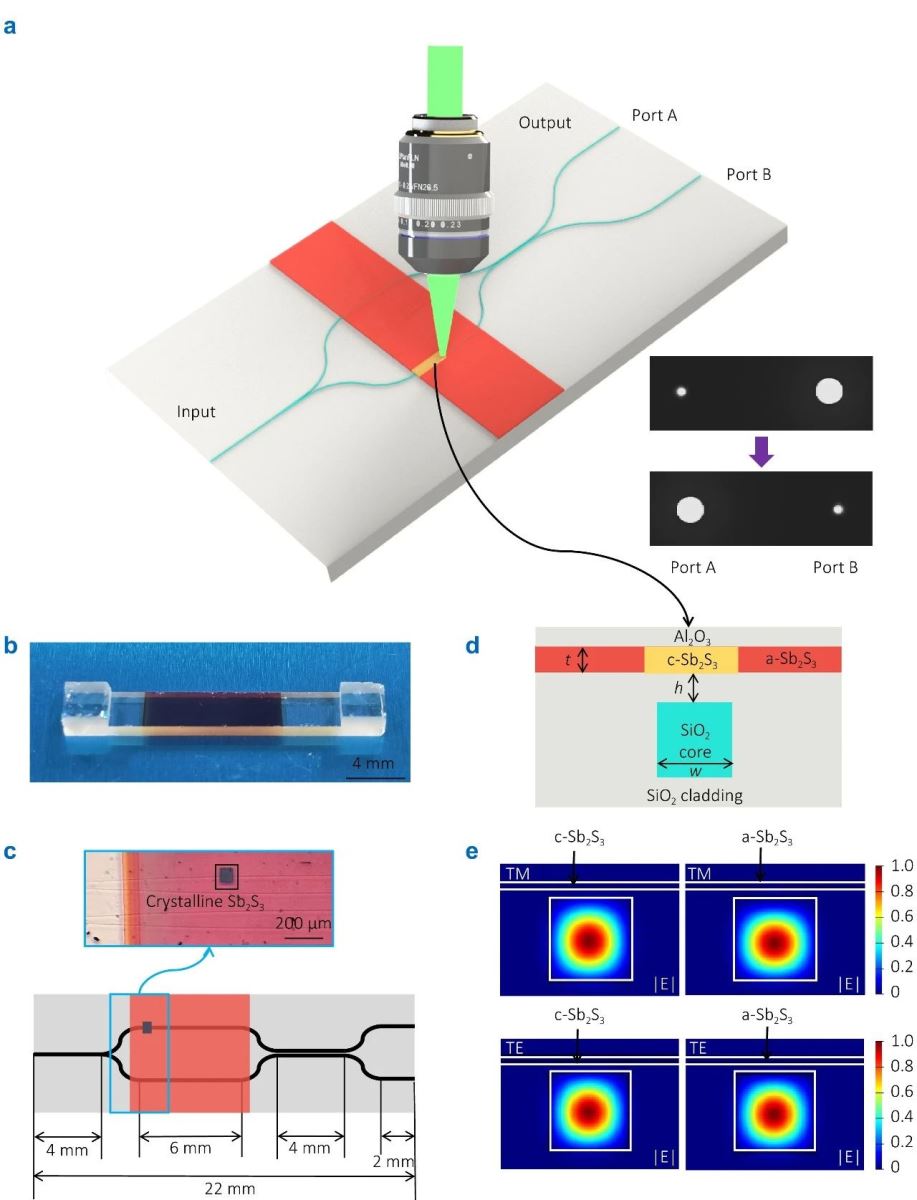

国際研究チームが革新的なソリューションを提案しました。それは、Sb₂S₃相変化材料を市販のPLCプラットフォームに統合するというものです。この設計では、マッハ・ツェンダー干渉計（MZI）の干渉計アーム上に500nmのSb₂S₃膜を堆積し、結晶状態（n=3.3）とアモルファス状態（n=2.7）の間の大きな屈折率差（Δn=0.6）を利用して、制御可能な位相シフトを生成します。
レーザー直接書き込み技術を使用して材料を局所的に結晶化（> 270°C）することで、1 回の書き込み操作で分割比が永続的にロックされ、デバイスは継続的な電力を必要とせずに動作します。

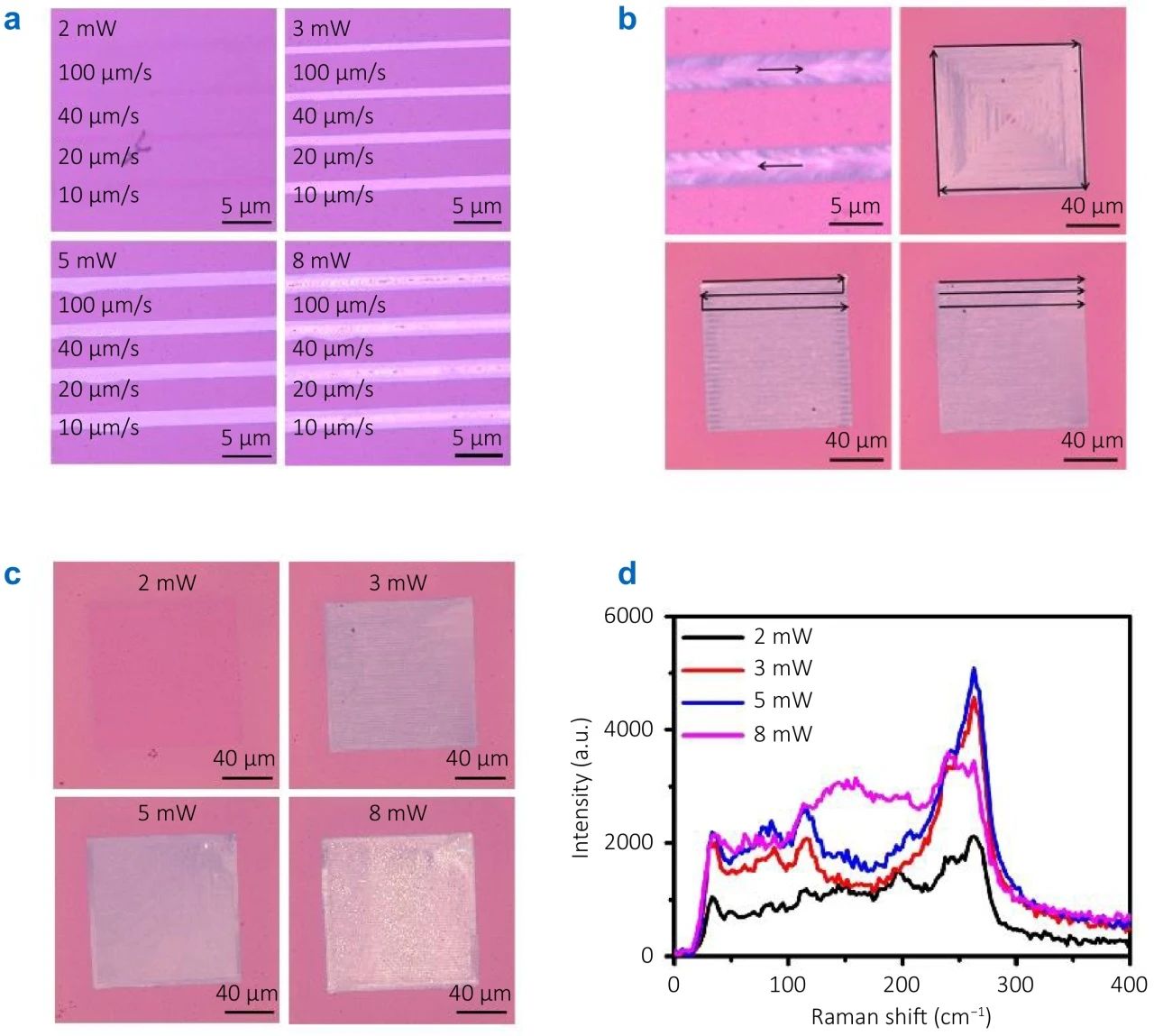

レーザー出力（3～5 mW）とスキャン速度（10～40 μm/s）を制御することで、Sb₂S₃膜の均一な結晶化を実現しました。ラマン分光法（189/290 cm⁻¹に特徴的なピーク）により、結晶転移の品質を定量的に検証しました。
MZI干渉計アームにミリメートルスケール（1～6mm）のレーザー書き込みを行った後、分岐比を50:50から80:20まで動的に切り替えることができ、スイッチあたりの消費電力は10μJ未満でした。重要なブレークスルーは、新しい状態が電源投入なしで永続的に維持され、真の不揮発性動作が可能になったことです。このデバイスの追加挿入損失はわずか約1dBで、商用システムの要件を満たしています。
マイクロナノ加工技術の革新的応用

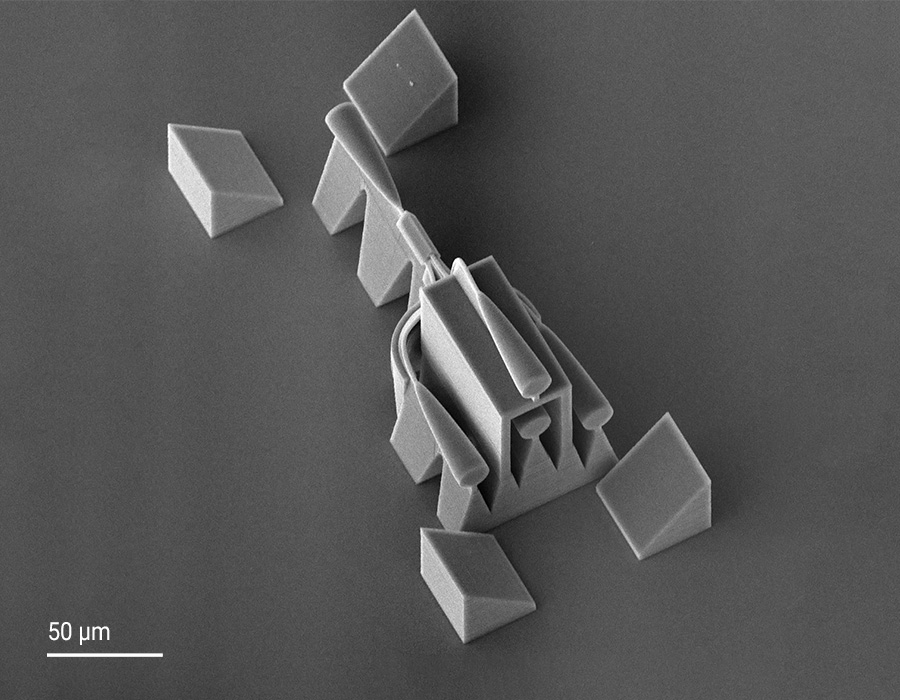

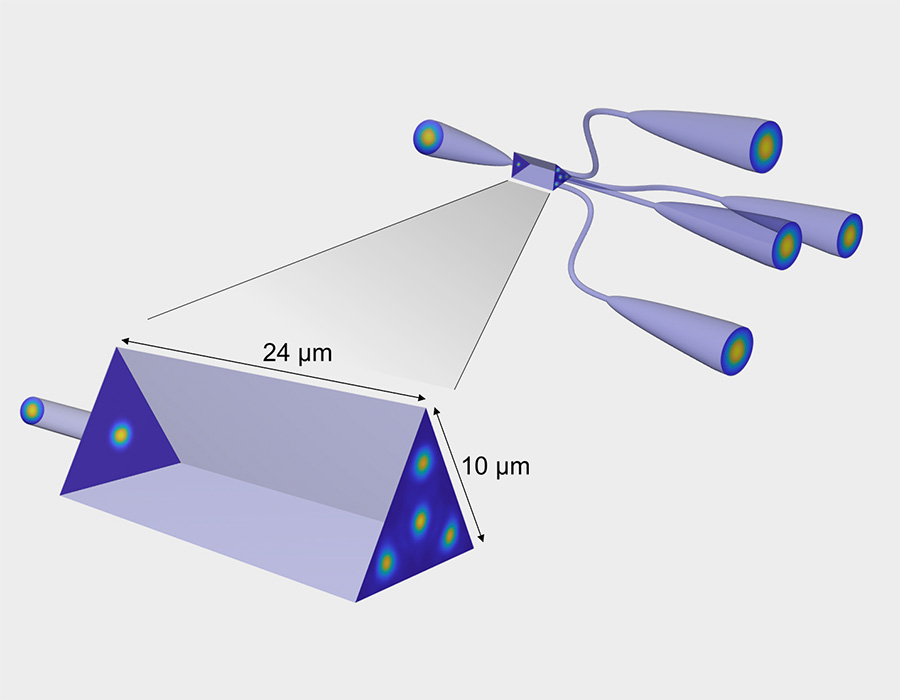

ベルギーのブリュッセル自由大学の研究チームは、超小型1×4マルチコア光ファイバースプリッターを開発し、新たな技術的アプローチを実証しました。このデバイスは、高解像度3Dマイクロナノ製造技術を用いて、マルチモード干渉カプラ、傾斜テーパー遷移構造、S字型ベンド導波路を統合しています。
この技術は、わずか180マイクロメートルのデバイスサイズで、シングルコアファイバーからマルチコアファイバーへの直接低損失結合を可能にします。2光子重合技術により、滑らかな導波路遷移、コンパクトな曲げ、そして高度に整合された構造をすべて1ステップで直接印刷することが可能になります。
製造後、研究者らは光スプリッタとシングルコアおよびマルチコア光ファイバとの突合せ結合を行い、伝送性能を評価した。チャネルあたりの平均挿入損失は約-3dBであった。また、このデバイスは偏光依存性損失も低く、設計の有効性と3Dプリンティングプロセスの高い精度を実証した。
自動化精密製造の進歩
光通信ネットワークのコアデバイスの製造において、PLC結合システムの精度は光信号の伝送効率と安定性に直接影響を及ぼします。新開発のPLC結合システムは、自動化された高精度アライメント技術とインテリジェントなアルゴリズムにより、スプリッターや波長分割多重装置などのデバイスの光相互接続において、研究開発から量産まで、フルサイクルのソリューションを提供します。
これらのシステムは、6次元精密アライメントステージと高解像度ビジョンシステムを搭載し、直線軸位置決め精度±0.5μm、角度調整精度±0.01°を実現します。独自の勾配探索アルゴリズムと組み合わせることで、光ファイバーとPLC導波路間の最適な結合位置を30秒以内に特定できます。
グラフィカルな操作インターフェースを通じて、ユーザーは結合パラメータを事前に設定し、光パワーの変化をリアルタイムで監視できます。ソフトウェアは結合損失曲線と統計レポートを自動生成し、プロセスの最適化を容易にします。マルチチャネルPLCデバイスの結合では、システムは並列デバッグをサポートし、1バッチあたり8～16チャネルのデバイスを処理することで、従来の装置と比較して効率を5倍向上させます。
アプリケーションの見通しと市場への影響
永久的にプログラム可能な光スプリッタ技術は、既存の成熟した大規模PLC製造プロセスにシームレスに統合できます。標準工程の後にSb₂S₃膜のスパッタ成膜とレーザー直接描画という2つの工程を追加するだけで済むため、複雑なリソグラフィやエッチング工程を追加する必要がなくなります。これにより、工業化の障壁が大幅に低減され、コスト削減につながります。
将来的には、これらの「パーマネントチューナブル」光スプリッタは、FTTH（Fiber To The Home）、データセンター光インターコネクト、5G/6Gフロントホールネットワークなどで広く利用されることが期待されています。ハードウェアを交換することなく、ネットワークリソースを動的かつオンデマンドで割り当てることができるため、ネットワーク運用の効率と柔軟性が大幅に向上します。
3Dプリントされたスプリッターは、通信、量子技術、医療診断などの分野における、小型でカスタマイズされた光子コンポーネントに対する高まる需要に応えます。ロボット機器や内視鏡のリアルタイム形状センシングでは、マルチコアファイバーが人体内の微細な動きや変形を検出します。
これらのスプリッターにより、複雑なファイバーをシングルコア検出器に直接接続できるようになり、かさばる、位置合わせに敏感なファンアウト モジュールが不要になります。
この技術は量子通信の新たな可能性を切り開き、選択されたコアへの正確な光注入による多重化と安全な信号分離を可能にします。コンパクトなフォームファクタと高いカスタマイズ性を備えたこれらのスプリッタは、さまざまなコアサイズやシステムレイアウトに適応できます。
世界中でブロードバンドの需要が急速に増加し続ける中、新世代のプログラム可能な光スプリッタ技術は、通信事業者がハードウェア交換の制約から解放されるのに役立ちます。
ネットワークのアップグレードはソフトウェアのアップデートと同じくらい簡単になります。ハードウェア自体を変更することなく、1 回のレーザー書き込み操作で光の経路が永続的に変更されます。
光通信ネットワークは、真にインテリジェントで効率的、かつ環境に優しく完全にプログラム可能な時代へと進化しています。
