プレターミネート光ファイバーケーブルとフィールドターミネート光ファイバーケーブルの比較

AI時代のインフラストラクチャに適したデータセンター光ファイバー設置方法を選択することは、クラスターのパフォーマンス、稼働時間、拡張性、そして施設のライフサイクル全体にわたる総所有コストに直接影響します。GPUが密集する環境では、光ファイバーの設計が不適切だと、高価なコンピューティングリソースが無駄になったり、速度が400Gから800G、さらにそれ以上に向上するにつれてボトルネックが発生したり、将来の再構成が遅く、リスクが高く、コストがかかる可能性があります。

そのため、多くの通信事業者は、物理層における最も基本的な選択肢の一つである、光ファイバーの現場終端処理（技術者のスキルと現場の状況に頼る）と、工場でテスト済みで終端処理済みの状態で納品され、すぐに設置できる状態にするかという問題を再検討しています。どちらの方法も現代のデータセンターでは一般的であり、それぞれに明確な利点がありますが、施設の密度が高まり、構築期間が短縮されるにつれて、トレードオフがより顕著になります。

このガイドでは、プレターミネート済み光ファイバーとフィールドターミネート済み光ファイバーの実際のコスト、速度、リスクの違いを詳細に解説し、通信事業者がケーブル敷設戦略、人員配置の実態、サービス提供開始までの目標を整合させることを可能にします。

プレターミネート光ファイバーケーブルとフィールドターミネート光ファイバーケーブルの定義

「現場終端」と「工場終端」という用語は、ほとんどの光ファイバー技術者には馴染み深いものですが、一般の専門家には分かりにくいかもしれません。簡単に言うと、「終端済み」の光ファイバーケーブルとは、端にコネクタが取り付けられたケーブルのことです。このコネクタをネットワークに接続することで、ケーブルを介したデータ伝送が可能になります。現場終端ケーブルは柔軟性に優れていますが、高度な技術を持つ技術者が必要であり、それでも品質にばらつきが生じる可能性があります。柔軟性が不要で、ファイバーの寸法が正確に求められる場合は、管理された工場環境で行われる終端処理の方が信頼性が高く、特にシングルモードアプリケーションにおいて有用です。

光ファイバー技術者は、終端処理方法を選択する際に、重大なトレードオフに直面します。以下では、工場で終端処理された（プレターミネートされた）光ファイバーと、現場で終端処理された光ファイバーのメリットと考慮事項を詳細に比較します。

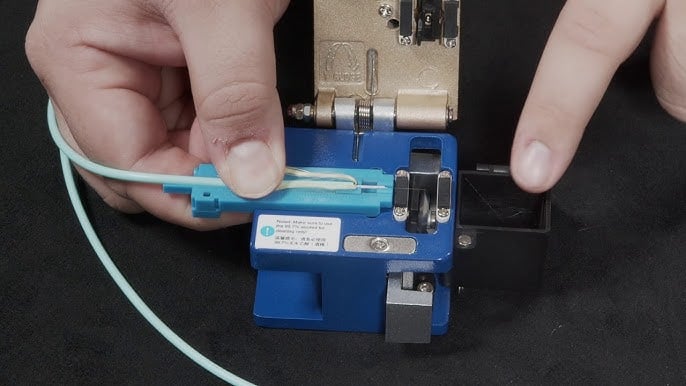

現場終端ケーブル

現場終端型光ファイバーケーブルは、距離の見積もりが不確実な光ファイバーネットワークプロジェクトに最適な選択肢です。必要なケーブル量を正確に設置できるため、ケーブル不足や余分なたるみのリスクを排除できます。さらに、現場での接続により、狭い場所や配管内を安全にケーブルを通すことができます。しかし、現場作業には大きな欠点も伴います。

現場での終端処理は時間がかかり、専用の工具や消耗品を揃えたキットが必要です。各コネクタは、機能性を確保するためにOTDR（光時間領域反射率計）による現場試験を受けなければなりません。この作業には熟練した技術と精度が求められ、不注意な取り扱いはコスト増につながります。また、シングルモードアプリケーションは、マルチモードアプリケーションに比べて品質劣化のリスクが高くなります。融着接続が必要なプロジェクトでは、最適な性能を実現するために、技術者には900μmのプレターミネート済みピグテールを使用することを強くお勧めします。

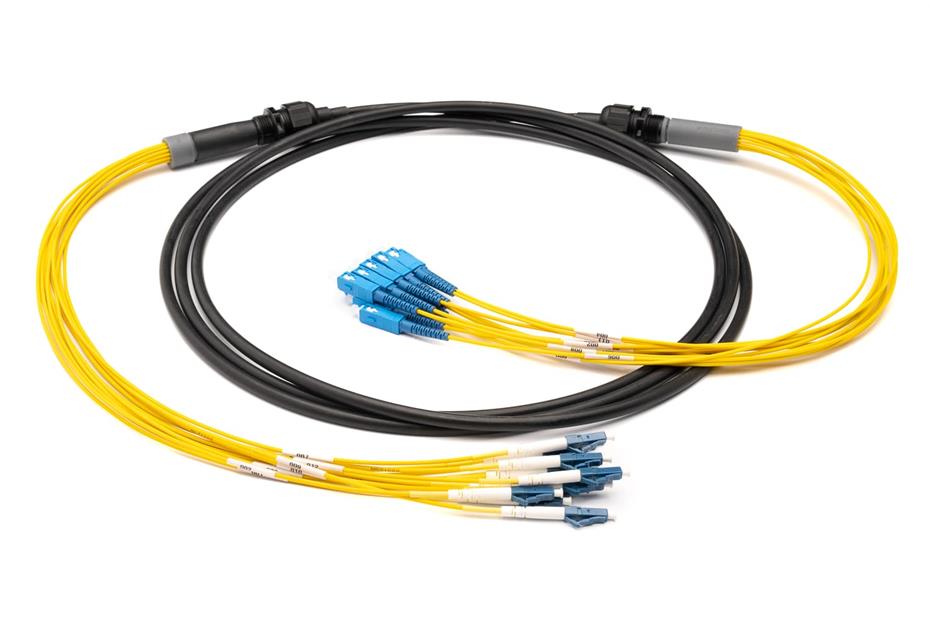

工場出荷時処理済み光ファイバーケーブル

工場で終端処理済みの光ファイバーケーブルは、ネットワーク品質を確保するための信頼性の高いソリューションです。特定の長さに製造されたこれらのケーブルは、用途に完璧に適合します。コネクタのフェルールは厳密な基準に基づいて研磨され、エポキシ樹脂は必要な時間だけ硬化されます。最も重要なのは、ケーブルの端面にデータ伝送を妨げる可能性のある埃や微細な傷がないことです。そのため、挿入損失を最小限に抑え、一貫した品質を確保するには、工場で終端処理済みのケーブルが最適です。

プレターミネート済み光ファイバーを使用するには、ケーブル長の正確な測定が不可欠です。ベストプラクティスでは、最終構成のわずかな変更に対応できるよう、十分な余裕を持たせることを推奨しています。プロジェクトでケーブル長の柔軟な決定が必要な場合は、現場ターミネートケーブルが唯一の現実的な選択肢となります。工場でターミネート済み、現場で接続するピグテールケーブルとトランクケーブルを組み合わせたハイブリッドソリューションは、工場でのターミネートの利点と現場での調整の柔軟性を兼ね備え、設置時間を短縮します。

事前終端処理済みと現場終端処理のコスト比較

一見すると、バルクケーブルとバラバラのコネクタは一般的に既製のアセンブリよりも単価が低いため、材料費だけを基準にすると、現場での終端処理の方が経済的に見えるかもしれません。しかし、AI時代のデータセンターでは、最も大きなコスト要因はケーブルそのものではなく、設置に伴う労力、手直し、スケジュールリスクなのです。

コストプロファイル：現場終端処理ファイバーと事前終端処理ファイバーの比較

実際には、熟練した労働力が豊富にある場合、柔軟なスケジュールが組める場合、または（設計組立品を正当化しない）高度にカスタマイズされた生産が可能な場合は、現場での終端 処理が費用対効果の高い方法となります。しかし、高密度AI導入においては、納期が短縮され、専門労働力が限られ、サービス提供までのスピードが材料費の安さよりも重要となるため、通常は事前終端処理済みのシステムの方が総プロジェクトコストが低くなります。

インストール速度比較

AIクラスターは莫大な設備投資を必要とするため、光ファイバーの開通が遅れるごとに、コンピューティングリソースが遊休状態となる。そのため、設置速度は単なる物流上の問題ではなく、財務上の重要な考慮事項となる。

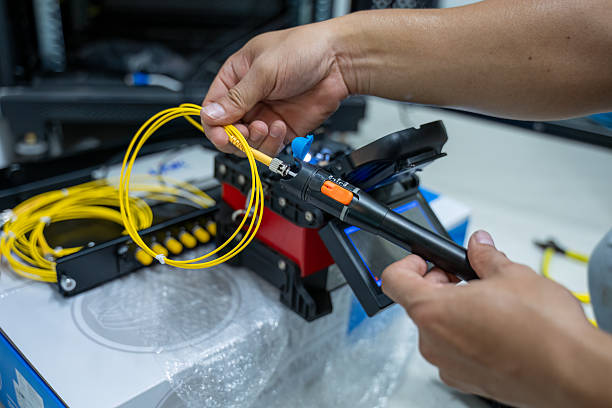

現場終端設置

現場での終端処理は、各コネクタが現場で製造および認証されるため、本質的に順次的なプロセスとなります。実際には、このワークフローには以下の手順が含まれます。

● 技術者がラックまたは作業台で繊維の準備、被覆剥ぎ、切断を行っている。

● コネクタの終端処理またはピグテールの融着接続を行い、その後研磨および洗浄を行う。

● リンクが稼働する前に、各接続を検査し、認証する。

数百、数千もの光ファイバーを扱う場合、このプロセスによって構築スケジュールが数日から数週間延長される可能性があります。特に、熟練した技術者や終端ステーションの数が限られている場合はなおさらです。最大の利点は適応性の高さです。チームは、経路変更、直前の設計変更、小規模な追加などにも、新しいアセンブリの発注を待つことなく対応できます。

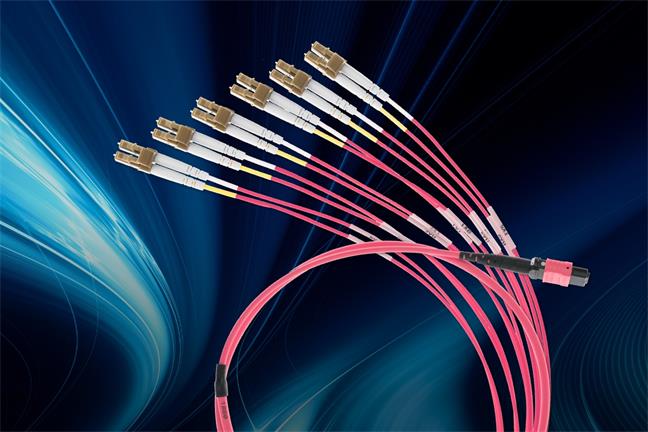

事前配線済み設置

プレターミネート済みアセンブリは、ほとんどの作業を工場で行うため、現場作業は精密な職人技よりも、体系的な設置作業に重点が置かれます。典型的な現場作業には、以下のようなものがあります。

● あらかじめ処理された幹を通路に引き込む。

● ケーブルトレイやキャビネット内でのケーブルの配線と整理。

● コネクタを接続し、導通／受入試験を実施する。

複数の幹線を並行して引き込み、設置できるため、プロジェクトは多くの場合、稼働時間が大幅に短縮され（例えば、1回のメンテナンス時間内に数十台のAIラックを設置可能）、稼働中の工事区域の混雑も軽減されます。新しいAIゾーンを短期間で立ち上げる事業者にとって、このような予測可能性とサービス開始までのスピードは、設置方法を選択する際の材料費と同様に重要な要素となります。

リスク比較

ネットワークが400G/800Gへと移行するにつれ、光通信性能に対する要求ははるかに厳しくなります。コネクタの形状や端面品質のわずかなずれでも、リンクマージンや信号品質が低下する可能性があるため、終端方式は信頼性とトラブルシューティングにおいて重要な要素となります。

現場作業終了リスク要因

現場での終端処理は実績があり、熟練した作業員が行えば優れた性能を発揮しますが、実際の現場環境によって大きなばらつきが生じます。一般的なリスク要因には以下のようなものがあります。

● 組み立て時または工程間の粉塵汚染。

● 切断角度と繊維調製品質にばらつきがある。

● 技術者によって研磨技術にばらつきがある。

● 多数の終端部におけるフェルール形状のわずかなばらつき。

● 取り扱いおよび清掃中に生じたひび割れ、欠け、または微細な傷。

● 厳しい稼働開始日に間に合わせるためにチームが長時間勤務すると、エラー率が高くなる。

これらの問題の多くは最終テストまで検出が難しく、プロジェクトの終盤や運用開始直後、つまりトラブルシューティングが最も大きな支障をきたす時期に表面化することが多い。MPOベースのリンクの場合、単一の故障したファイバーを特定するには、複数の幹線ケーブルやハーネスを引き抜いて検査し、根本原因を特定する必要があるかもしれない。

早期終了リスク軽減

プレターミネート済みアセンブリは、重要な作業を管理された工場プロセスに移し、欠陥がデータホールに到達する前に検出することで、ばらつきを軽減します。一般的な品質保護策には以下が含まれます。

● フェルールの形状は、高解像度検査および測定によって検証済みです。

● 端面は、粉塵対策を施した環境で研磨および洗浄されています。

● 各アセンブリについて、挿入損失と反射損失をテストし、記録する。

● トランク／ハーネスと試験結果を関連付けるシリアル番号および文書。

● 現場での作業は、清掃、配線工事、簡単な接続作業に限られます。

その結果、多数のコネクタを使用した場合でもばらつきが小さくなり、試運転時の予期せぬトラブルが減り、AIクラスタの稼働開始に伴うトラブルシューティングの負担も軽減されます。現場での終端処理でも優れたパフォーマンスは実現できますが、事前終端処理済みのシステムを使用することで、高密度な400G/800G環境においても、一貫した光品質を維持しやすくなります。

まとめ

AI時代のデータセンターでは、プレターミネート光ファイバーとフィールドターミネート光ファイバーのどちらを選ぶかは、もはや慣習というよりも、ネットワークのライフサイクル全体を通してコスト、速度、リスクをどのように管理したいかという点に大きく左右されます。経路が不規則で、長さの予測が難しく、スケジュールに柔軟性があり、熟練した技術者が容易に確保できる場合、特に小規模プロジェクトや、設計によるアセンブリの導入が正当化しにくい高度にカスタマイズされた配線においては、フィールドターミネートが依然として賢明な選択肢となり得ます。

一方、プレターミネートシステムは、スケジュールが圧縮され、400G/800Gの損失許容範囲が厳しく、専門家の人員が限られているため、予測可能性と再現性が不可欠な高密度GPU環境に最適です。モジュール式のトランク・アンド・カセット設計は、段階的なAIの成長をサポートし、高密度ラック周辺のケーブル配線を整理し、クラスターのスケールアウトに伴うトラブルシューティングの負担を軽減します。

よくある質問

Q1. 終端処理済みの光ファイバーではなく、現場で終端処理された光ファイバーを選択すべきなのはどのような場合ですか？

ケーブルの長さを正確に見積もることが難しい場合（ケーブルの不足やたるみを回避できる）、狭い場所を通す場合、または直前の設計変更や柔軟な長さが必要な場合には、現場終端処理済みの光ファイバーを選択してください。

Q2. 現場での駆除作業に必要なスキルとツールは何ですか？

現場での終端処理には、熟練した技術者と工具（融着接続機、被覆剥離機、切断機、OTDRなど）が必要です。コネクタごとにOTDRテストが必要であり、取り扱いミスはコスト増につながります。

Q3．プレターミネート済み光ファイバーは、現場でターミネートする光ファイバーよりも本当に信頼性が高いのでしょうか？

はい、プレターミネート済み光ファイバーの方が信頼性が高いです（特にシングルモード/400G/800Gの場合）。工場での管理された生産とテストにより、現場での障害が軽減されます。現場での終端処理は、現場の状況や作業者のスキルに左右されます。

Q4. 高密度AIデータセンターの構築において、どちらの終端方法がより高速ですか？

プレターミネート済み光ファイバーは、高密度配線に適しています。工場での作業により現場作業（配線と接続のみ）が削減され、並行設置が可能になります。現場での終端処理は順次行われるため、ファイバー数が多い場合は時間がかかります。

Q5. プレターミネートファイバーは、材料費は高いのに、プロジェクト全体のコストは低くなることが多いのはなぜですか？

プレターミネート済み光ファイバーは材料費は高くなりますが、総プロジェクトコストは低くなります。これは、人件費、手戻り、および工期の遅延を削減できるためです。一方、現場での終端処理は材料費は低いものの、人件費、工具費、および手戻りが増えるため、AIデータセンターではコストがかさみます。

Q6. ハイブリッド終端ソリューション（工場終端処理＋現場接続）はどのような場合に有効ですか？

ハイブリッドソリューション（工場で終端処理されたものと、現場で接続されたもの）は、工場での信頼性と現場での柔軟性を兼ね備え、時間とリスクを節約します。
