さまざまな光ファイバーケーブルの設置の概要

光ファイバーケーブルの敷設作業は非常に特殊な作業です。なぜなら、光ファイバーケーブルは不適切に敷設されると簡単に損傷してしまうからです。損傷やその有用性の低下を防ぐため、光ファイバーケーブルの取り扱いには一定の手順に従うことが不可欠です。迅速かつ正確な施工は、訓練を受けた専門家にしか不可能です。

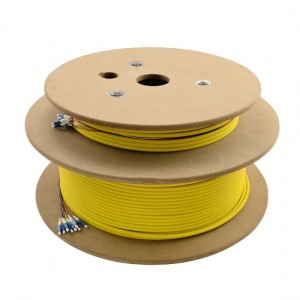

完成した光ファイバーケーブルは、屋外用ケーブル、屋内用光ファイバーケーブル、屋内/屋外用ケーブル （下図参照）に分類できます。しかし、光ファイバーケーブル敷設技術の多くは、銅線ケーブルの技術を借用したものです。現在、光ファイバーケーブル敷設業者のほとんどは、銅線ネットワークの出身です。

独立した光ファイバーケーブル敷設業者の多くは、屋内ケーブルの敷設を主に行っています。屋内光ファイバーケーブルは、主にキャンパスネットワーク、企業LANシステムなどのバックボーンとして使用されています。また、海底ケーブルというカテゴリーもあります。海底ケーブルは、その用途のために建造された船舶から敷設されます。これは、大規模なグローバルネットワークバックボーン構築業者によってのみ使用されます。しかし、実際には、各グループ内にも多くの小さな部門があります。光ケーブルの敷設において、知識を欠くと、実際に損害を与えたり、ケーブルを損傷したりする可能性があります。光ファイバーケーブルの敷設には、知っておくべき知識が数多くあります。一つずつ見ていきましょう。

1.海底ケーブル。海底ケーブルの敷設は造船業の目的の一つです。海底ケーブルは、水深200メートル未満の海溝底に埋設されます。それより深い場所では、海底に直接敷設される海底ケーブルもあります。

2. 直埋設光ファイバケーブル。直埋設ケーブルは装甲ケーブルとも呼ばれ、ネズミの噛みつきや外力から保護するためにアルミ箔で覆われています。ケーブルプラウで掘った深い溝に敷設され、その後土で覆われます。

3. 屋外ケーブルには埋設ケーブルは含まれず、ケーブルダクトが必要です。ケーブルダクトは、屋外ケーブルの経路と保護を提供するプラスチック製のチューブです。溝に埋設され、その後、防塵カバーで覆われます。ケーブルダクトには様々なサイズと柔軟性があり、1インチから6～10インチまであります。柔軟性の高いものもあれば、非常に堅牢なものもあります。

4. 最初にケーブルダクトを埋設しますが、このダクトには光ファイバーケーブルは内蔵されていません。2つのエンドポイント間を直接配線することも、マンホールにある複数のアクセスポイントを経由して配線することもできます。

5. 屋外ケーブルをケーブルダクトに通し、ロープで牽引します。ロープを部材の強度に合わせて引っ張り、目的のケーブルを引き出します。光ファイバーを直接差し込むと断線しやすく、ケーブルが破損して役に立たなくなるため、絶対に避けてください。

6. そして、架空ケーブルがあります。架空ケーブルには、メッセンジャーラインと呼ばれる機械的な支持線を備えたものがあり、ラッシングなしで柱に吊り下げることができます。このタイプの架空ケーブルは、8の字型ケーブルまたは自立型ケーブルと呼ばれます。他のタイプの架空ケーブルは、ケーブルとメッセンジャーラインの両方に専用のラッシングワイヤーを巻き付けてラッシングする必要があります。

7. 屋内ケーブルは、壁の中、ケーブルライザー、または建物内の他の場所に敷設できます。注：人が歩く床に敷設する場合は、カーペット下用の専用光ファイバーケーブルのみを使用してください。

8. 屋内ケーブルには、プレナムケーブルと呼ばれる特殊なタイプがあります。プレナムケーブルは、耐火性能を考慮した特殊配合の外装材を使用しています。VACシステムの空気還流空間には、プレナムケーブルのみを使用できます。
