現在、データ伝送量の急増とネットワーク内でのリアルタイムデータ伝送のニーズに伴い、イーサネットスイッチング技術は過去10年間で大きく進化しました。その結果、データセンターでは既存の老朽化した3層設計が、新しいリーフ＆スパインアーキテクチャに置き換えられました。この新しいネットワークアーキテクチャを動作させるには、特別に設計されたリーフスイッチが必要です。では、リーフスイッチについてどれくらいご存知でしょうか？この記事では、このデータスイッチについて詳しく説明します。
リーフスイッチの紹介

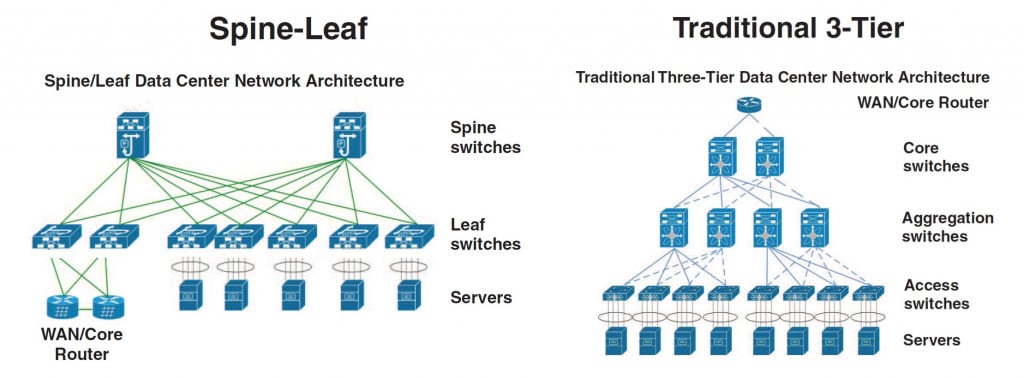

図1に示すように、リーフ・スパイン・アーキテクチャは通常、スパインスイッチとリーフスイッチで構成されます。リーフスイッチは、サーバーノードからのトラフィックを集約し、スパインスイッチで構成されるネットワークコアに接続します。この場合、すべてのリーフスイッチがすべてのスパインに接続され、ネットワークの遅延とボトルネックを最小限に抑えることができます。そのため、リーフ・スパイン・アーキテクチャは、膨大な帯域幅と高い冗長性を実現します。
従来の3層アーキテクチャとリーフスパインアーキテクチャ
一般的に、従来型モデルはコア層、アグリゲーション層、アクセス層の3層で構成されます。そして、データセンターのサービスと機能のほとんどは、「North-South」トラフィックを駆動する物理ハードウェア上で実行されます。従来型モデルを経由するEast-Westトラフィックが発生すると、同じアクセス層に接続されたデバイス間で帯域幅の競合が発生します。そのため、アクセス層とアグリゲーション層の間に輻輳が発生します。
従来の3層構造とは異なり、リーフ・スパイン構造のアクセス層は、各リーフスイッチが各スパインスイッチに直接接続されることによって形成されます。この直接接続により、トラフィックのボトルネックとレイテンシを最小限に抑え、ネットワークプロトコルと手法を活用して動的なネットワークを構築できます。
リーフスパインアーキテクチャの利点
前述の通り、リーフ・スパイン・モデルの利点は、レイテンシの改善とボトルネックの軽減にあります。この新しいアプローチでは、少数のデータスイッチで大規模かつノンブロッキングなファブリックを構築できます。これが、このモデルがネットワークシステムで広く普及している主な利点です。
さらに、リーフスパイン方式はすべての相互接続リンクを使用します。つまり、スパインスイッチを追加することでアップリンクを各リーフスイッチに拡張でき、層間帯域幅を増やすことができます。そのため、トラフィックの増加に応じて、レイヤ2スイッチングプロトコルの管理や中断を行うことなく、ネットワークを拡張できます。
リーフスイッチとリーフスパインアーキテクチャは、ネットワークの柔軟性を高めます。fiber-mart.comのS5850シリーズデータスイッチは、非常にコスト効率の高い選択肢です。fiber-mart.comは、24ポートスイッチ、48ポートスイッチ、1Gスイッチ、10GbEスイッチ、40GbEスイッチなど、幅広いネットワークスイッチを取り揃えています。最適なスイッチをお選びください。
