1채널 ABS 피그테일 모듈 듀플렉스 DWDM OADM 동서양
동서 트래픽을 위한 이중 DWDM OADM
이중 DWDM/AD 모듈은 동서 트래픽을 위한 이중 광섬유 이중 DWDM MUX 및 DEMUX 링크를 통해 선택한 파장을 추가(다중화) 및 삭제(역다중화)합니다.
Fiber-Mart DWDM OADM(DWDM/AD) 모듈은 DWDM(Dense Wavelength Division Multiplexing) OADM(Optical Add and Drop Multiplexers)입니다. 여기서 "추가" 및 "삭제"는 기존 다중 파장 WDM 신호에 하나 이상의 새로운 파장 채널을 추가하고 하나 이상의 채널을 삭제(제거)하여 해당 신호를 다른 네트워크 경로로 전달하는 장치의 기능을 나타냅니다. .
고성능 필터 기술을 사용하는 DWDM/AD는 하나 또는 여러 개의 DWDM 채널을 하나 또는 두 개의 광섬유에 광학적으로 추가/분기하도록 설계된 수동형 광 추가/분기 다중화기입니다. 이는 Metro-Core, Metro-Access 및 기업을 위한 이상적인 솔루션으로, 지점 간, 링 또는 버스 구성 애플리케이션에서 기존 광섬유의 대역폭 용량을 확장하는 유연하고 비용 효율적인 솔루션 제품군으로 구성됩니다.
추가/삭제 채널은 장비 측의 모든 Fiber-Mart DWDM 트랜시버에 인터페이스되며 고객 요청에 따라 모니터 포트, 1310nm 통과 대역 포트 및 Express 포트와 같은 옵션 포트 구성도 제공합니다. 100GHz 또는 200GHz(0.8/1.6nm), 19" 랙 마운트, LGX 모듈 또는 피그테일형 ABS 박스 포장으로 제공됩니다.
전면 패널 세부 정보
-
a
-
공통 포트:
-
서부 및 동부 트래픽의 트렁크 입력 및 출력.
-
LC, SC, ST 및 FC 커넥터를 사용할 수 있습니다.
-
b
-
서쪽에 포트 추가/삭제:
-
서쪽에 추가 및 삭제합니다.
-
LC, SC, ST 및 FC 커넥터를 사용할 수 있습니다.
-
ITU-T G.657A1 DWDM 표준, 100GHz 그리드를 준수합니다.
-
c
-
동쪽에 포트 추가/삭제:
-
동쪽에 추가하고 놓습니다.
-
LC, SC, ST 및 FC 커넥터를 사용할 수 있습니다.
-
ITU-T G.657A1 DWDM 표준, 100GHz 그리드를 준수합니다.
메모:
-
실제 레이아웃은 선택한 커넥터 유형 및 기타 요인에 따라 달라집니다. 그러나 주요 계획은 동일하게 유지됩니다.
-
또한 고객 선택에 따라 이러한 멀티플렉서에 대해 모니터 포트, 1310nm 통과 대역 포트 및 Express 포트와 같은 옵션 포트 구성을 제공합니다. 자세한 내용은 [email protected]으로 문의하십시오.
품목 세부정보
-
1채널 DWDM OADM
-
2 x 입력 포트 + 2 x 출력 포트: 심플렉스 커넥터
-
서부 및 동부 트래픽을 위한 모든 추가/삭제 채널: 단순 커넥터; 100GHz 그리드(0.8nm). 참고: 요청 시 200GHz 그리드(16nm)도 제공됩니다.
-
2 x ABS 피그테일 박스 하우징: 하나는 추가용이고 다른 하나는 드롭용입니다.
-
Express DWDM 제품 라인을 보완하는 OADM
-
ITU-T G.657A1 DWDM 표준을 준수합니다.
-
최대 10Gbp의 애플리케이션에 대해 투명한 프로토콜 및 속도
-
지하철 거리, 최대 80km
-
완전히 수동적인 장치로 전원 공급 장치가 필요하지 않습니다.
-
고객 선택에 따라 모니터, 익스프레스 포트 등의 구성 포트를 갖추고 있습니다. (옵션 참조)
-
전면 패널에는 고객 선택에 따라 어댑터가 장착되어 있습니다(옵션 참조).
-
ISO 9001 제조 시설

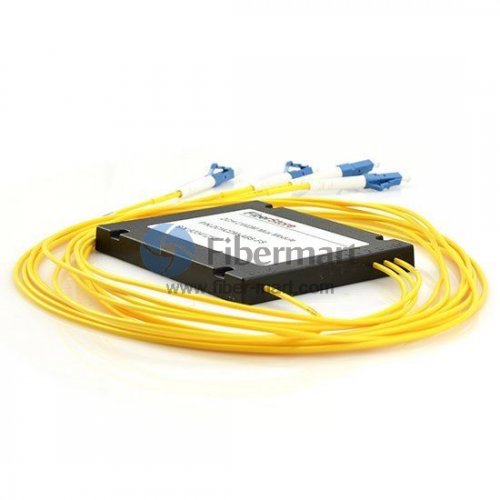

ABS 모듈 유형
다중화 및 다중화기 분리(기본값) 다중화 및 다중화기 결합
이중 다중화 및 역다중화의 경우 기본적으로 별도의 ABS 패키지를 만듭니다. 왼쪽 그림과 같이 두 개의 별도 ABS 상자가 있습니다. 하나는 다중화기의 파장 채널 패키징용이고 다른 하나는 디다중화기의 파장 채널 패키징용입니다.
오른쪽 그림과 같이 복합 ABS 패키지도 제공할 수 있지만, 다중화 및 역다중화는 하나의 ABS 상자에 함께 포장되어 사용 및 기능에 영향을 주지 않고 공간을 절약합니다. 이중화를 위해 다중화 및 역다중화를 하나의 ABS 상자에 포장하는 것이 매우 편리합니다. 2채널, 4채널...9채널과 같은 파장 채널이 있지만 16채널과 18채널의 경우 너무 많은 채널을 패키징하기에는 ABS 박스가 충분하지 않을 수 있으므로 1U 랙 마운트를 선택하는 것이 좋습니다.
하우징의 기계적 세부사항
참고: 여기에 표시된 그림은 치수만 보여주며 모듈의 특정 구성은 나타내지 않습니다.
