10GBASE-T 이더넷 SFP+ 포트 중앙 집중식 관리 미디어 컨버터
이 제품은 고성능 10G 광 미디어 컨버터로 광-전기-전기적 파장 변환을 사용하여 광 신호 평형 증폭, 클럭 추출 및 광 재생을 실현하고 WDM(DWDM/CWDM) 기술로 광 신호 전송을 달성할 수 있습니다. 장거리에 걸쳐 단일 또는 다중 방식으로 단일 섬유. 기존 네트워크 인프라를 기반으로 통신 용량을 신속하게 개선하고 대역폭을 확장하는 동시에 시스템을 관리 및 운영하기 위해 저비용 및 고비용 효율적인 솔루션을 사용하고 운영 및 유지 보수가 용이합니다.
참고: 이 카드는 2U 랙 마운트 다중 서비스 통합 플랫폼 관리 섀시에 설치해야 하며 중앙 집중식 네트워크 관리는 원격 장치 관리 기능을 활성화합니다.
주요 특징들
점보 프레임 지원
투명한 운송 및 매우 낮은 지연
ITUT 규정 DWDM/CWDM 파장 지원
루프백 테스트 기능 지원
핫 플러깅 지원
2U 랙(16채널) 및 독립 실행형 사용 지원
전체 상태 LED 디스플레이
쉬운 설치
관리형 섀시 전원 공급 장치
지침

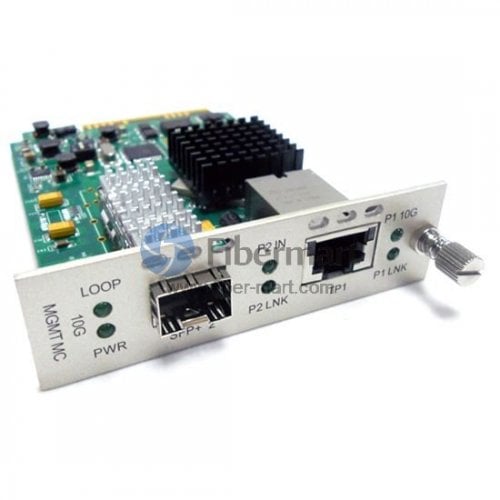

10G 미디어 컨버터 패널
LED 표시등
|
LED |
Colour |
Explanation |
|
P1 10G |
Green |
Bright: TP 10G |
|
P1 LNK |
Green |
Bright: TP Link connected |
|
Blink: indicates packet goes through |
|
P2 IN |
Green |
Bright: SFP+2 or XFP2 module inserted |
|
P2 LNK |
Green |
Bright: SFP+2 or XFP2 connect normally |
|
LOOP |
Green |
Bright: Loopback is on |
|
PWR |
Green |
Bright: Power is On |
딥 스위치 설명
|
SW1 |
ON |
Loopback is On |
|
OFF |
Loopback is Off |
|
SW2 |
ON |
Remote Control turn off |
|
OFF |
Remote Control turn on |
특정 매개변수
10G 미디어 변환기
|
Transmission mode |
Technical Indexes |
|
Transmission Speed |
10Gb/s |
|
Protocols |
IEEE802.3an(10Gbase-T) |
|
IEEE802.3ae(10Gbase-SR/LR/ER/ZR) |
|
Access Type |
10G LAN |
|
Interface Type |
RJ45 To/From SFP+ |
|
Or |
|
RJ45 To/From XFP |
|
Transmission Distance |
SFP+ module: Up to 80Km |
|
XFP module: Up to 80Km |
|
10Gbase-T: 100meters Cat .6a cable |
|
Maximum Packet |
14,880,950/S |
|
Forwarding Rate |
|
Power supply specifications and dimensions |
AC: 100V~240V 50~60HZ |
|
DC: 40V~50V 50~60HZ |
|
power consumption≤6W（without module） |
|
External AC-DC 20W |
|
communication module power |
|
156mm * 128mm * 32mm |
