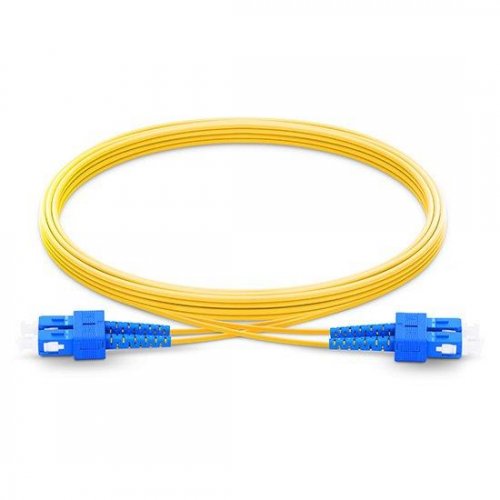

1M SC UPC - SC UPC 듀플렉스 2.0mm PVC(OFNR) SMF 굽힘 방지 광섬유 패치 케이블

1M SC UPC - SC UPC 9/125 OS2 дуплексный одномодовый нечувствительный к изгибам волоконно-оптический патч-корд

Нечувствительный к изгибу оптоволоконный кабель демонстрирует гораздо меньшие потери оптической мощности при изгибе, оставаясь совместимым с обычными кабелями, и изготовлен из прочного оптоволокна с траншейной прокладкой, которое предназначено для снижения оптических потерь при изгибе кабеля. Они обеспечивают такое же высокое качество, механические характеристики и оптические характеристики, как и наши стандартные коммутационные шнуры, с дополнительной возможностью сохранения оптических характеристик при изгибе или сгибании. Он может уменьшить разрывы в рассеивании света при скручивании, изгибе или давлении для более длительного пропускания с простой установкой.

Нечувствительный к изгибу оптоволоконный кабель доступен для многомодовых (OM1,OM2,OM3 и OM4) и одномодовых (OS2) сетей. Fiber-MART может предоставить нечувствительный к изгибу оптоволоконный кабель длиной от 1 до 50 метров и индивидуальный счетчик по вашему желанию.


Приложение

Волоконно-оптический соединительный кабель, устойчивый к изгибам, используется в приложениях, где важны низкие потери при прокладке с малым радиусом.

Кабель, нечувствительный к изгибу, по сравнению со стандартным кабелем

Нечувствительное к изгибу многомодовое волокно (BIMMF) похоже на стандартное многомодовое волокно, за исключением инновационной конструкции сердечника, которая включает профиль сердечника с градиентным показателем преломления в сочетании со специально спроектированной оптической траншеей. Эта траншея позволяет ему ограничивать моды, распространяющиеся внутри сердечника волокна, даже в самых сложных сценариях изгиба. Если вы слишком сильно согните обычное волокно, моды света часто могут выходить из сердечника, что приводит к ухудшению сигнала. При хорошо спроектированном нечувствительном к изгибу многомодовом волокне оптическая траншея действует как барьер, удерживая моды света внутри сердечника даже во время крутых изгибов.

Траншея, или ров, как ее называют некоторые, окружает сердечник как в BI SMF, так и в BI MMF, чтобы отражать потерянный свет обратно в сердечник. BIMMF полностью совместим со стандартами OM2, OM3 и OM4 для оптимизированных для лазера многомодовых волокон, а также обратно совместим с установленной базой не оптимизированных для лазера многомодовых волокон длиной 50 м.

Преимущества волоконно-оптических кабелей, нечувствительных к изгибам

1. Можно избежать ошибок при установке оптоволоконного кабеля из-за крутых изгибов кабеля (внутри коммутационных панелей, стоек, точек входа/выхода и т. д.).
2. Коммутационные шнуры могут получить большую выгоду благодаря нечувствительному к изгибу волокну, поскольку вероятность сильного изгиба коммутационных шнуров во время установки/обслуживания очень высока.
3. Приложения с более высокой пропускной способностью можно уверенно развертывать с использованием нечувствительных к изгибу волокон, поскольку случайный чрезмерный изгиб волокон не приводит к значительному снижению производительности.
4. Нечувствительные к изгибу оптоволоконные кабели очень полезны для внутренних установок оптоволоконных кабелей, поскольку теперь их можно прокладывать вокруг стен, колонн, потолков, воздуховодов и других неровных поверхностей внутри зданий, не беспокоясь о чрезмерных изгибах волокон.
5. Нечувствительные к изгибу оптоволоконные кабели можно сращивать теми же методами, что и обычные кабели, а их характеристики сращивания можно измерять с помощью OTDR (оптических рефлектометров временной области), как и обычные оптоволоконные кабели.
6. Обычные волоконные разъемы и аксессуары совместимы для использования с нечувствительными к изгибу волокнами (в основном).
7. Нечувствительные к изгибу волокна также демонстрируют большую устойчивость в ситуациях, когда волокна фиксируются на поверхностях с помощью зажимов, стяжек или скоб.

Упаковка и маркировка

Эта удобная и хорошо защищенная упаковка оптоволоконного кабеля была промаркирована и отмечена Fiber-MART.COM по умолчанию.

Как выбрать правильный тип оптоволоконного кабеля

Разница между режимами волокна OM4 и OM3 заключается в следующем
: 1. OM4 был разработан специально для передачи лазера VSCEL и обеспечивает связь со скоростью 10 Гбит/с на расстоянии до 550 метров (по сравнению с 300 м с OM3).
2. Эффективная модовая полоса пропускания для OM4 более чем вдвое превышает полосу пропускания OM3.
3. Для соединительного кабеля OM4 она составляет 4700 МГц.км, а для OM3 — 2000 МГц.км.
