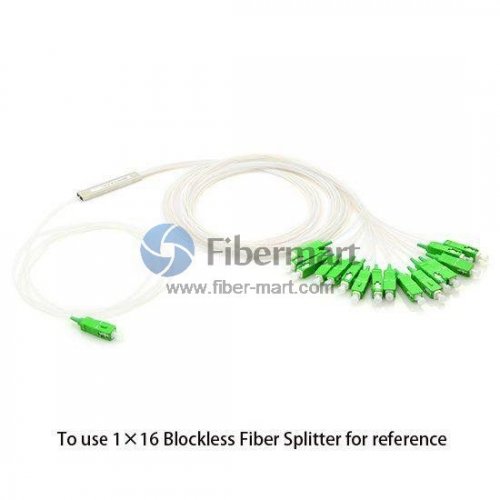

편광 유지 블록리스 파이버 PLC 스플리터 1x16 느린 축
편광 유지 평면 광파 회로(PLC) 스플리터는 실리카 광 도파관 기술을 사용하여 제조된 편광 유지 광 전력 관리 장치의 한 유형입니다. PM PLC 스플리터는 입력 광 신호의 편광을 유지합니다. 편광 유지 광 스플리터는 광섬유로 발사된 선형 편광 광파의 편광이 전파 중에 유지되고 편광 모드 간의 광 전력 교차 결합이 거의 없거나 전혀 없는 광 스플리터입니다.
Fiber-Mart는 다양한 편광 유지(PM) 1xN 및 2xN 광 스플리터 모듈을 제공합니다. PM 스플리터는 2, 4, 8 및 16개의 출력 채널이 있는 구성으로 제공됩니다. PM 광섬유는 정밀 다중 광섬유 정렬 기술을 사용하여 PLC 회로 칩에 접합됩니다. 당사의 스플리터 모듈은 넓은 파장 범위에서 낮은 삽입 손실, 낮은 편광 의존성 및 높은 편광 소광 비율을 제공합니다.
특징
-
넓은 대역 및 작동 온도
-
높은 편광 소멸비
-
좋은 분할 균일성
-
낮은 삽입 손실
-
피그테일 길이: 기본 1.0m(또한 맞춤형)
-
축: 기본적으로 느린 축, 빠른 축도 사용 가능
.png)
응용 프로그램
-
편광 유지 파이버를 사용하여 송신기의 출력 전력 분할 또는 결합
-
실험실 및 산업용 애플리케이션에 최적
-
항공우주 및 군사용 애플리케이션
-
파이버 센서
-
파이버 레이저
-
테스트 베드
치수 다이어그램

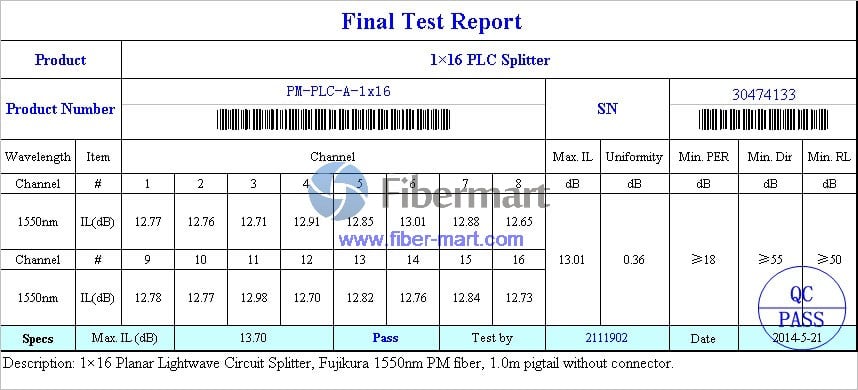

테스트 보고서
제품이 배달되면 테스트 보고서가 제공됩니다.
.jpg)
|
Parameters |
Specifications |
Unit |
Notes |
|
Channel Number |
1×16 |
|
Accord with RoHS requirement |
|
Operation Wavelength |
1310 or 1550 |
nm |
|
Insertion Loss |
≤13.7 |
dB |
|
Uniformity |
≤1.2 |
dB |
|
PER |
≥18 |
dB |
|
Return Loss |
≥50 |
dB |
|
Directivity |
≥55 |
dB |
|
Fiber Type |
1310nm or 1550nm PM fiber |
|
|
Pigtail Type |
Input: PM fiber with 0.9mm loose tube |
|
|
Output: PM fiber with 0.9mm loose tube |
|
|
Input Length |
≥1.0 |
m |
|
Output Length |
≥1.0 |
m |
|
Connector |
None |
|
|
Tube Color |
Input: white |
|
|
Output: blue/orange/green/brown/gray/white/red/black |
|
|
Package Dimension |
120(L) × 80(W) × 18(H) |
mm |
|
Operation Temperature |
-40 ~ +85 |
℃ |
|
Storage Temperature |
-40 ~ +85 |
℃ |
