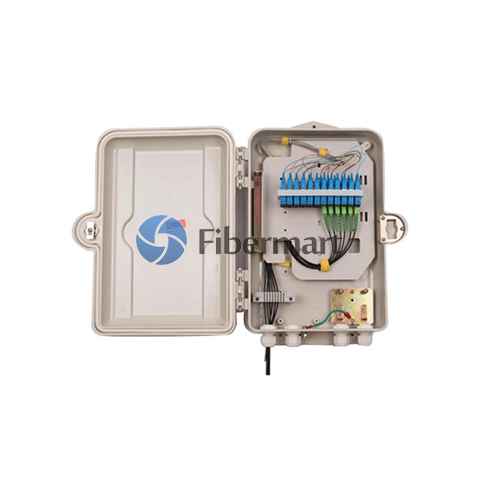

1x24 광섬유 분배기 상자 24 광섬유 유형 A 광 분배 상자

24코어 스플리터 박스 A

설명:

이 장비는 FTTx 통신망 시스템에서 피더 케이블과 드롭 케이블을 연결하기 위한 종단점으로 사용됩니다. 이 상자에서 광섬유 연결, 분할, 분배를 수행할 수 있으며 FTTx 네트워크 구축을 위한 견고한 보호 및 관리를 제공합니다.


특징:

완전히 밀폐된 구조.
재질: PC+ABS(30% PC-70% ABS)는 자외선 차단, 난연성, 방습, 방수, 방진 및 노화 방지 기능이 있으며 보호 수준은 IP65에 이릅니다. 색상 요구 사항: RAL 7016(진회색) 또는 RAL 7035(밝은 회색).
자물쇠에는 고무 슬리브가 있는 아연 합금 또는 스테인리스 스틸 키(비플라스틱 키)가 장착되어 있습니다.
박스 안에 조립이 완료된 모습입니다. 볼트는 아연 도금해야 하며 길이는 6cm 이상이어야 합니다.
모든 케이블 입구는 적절한 탈착식 플러그로 삽입해야 합니다.
엔트리 케이블 및 리드 다운 클램프, 광섬유 접속, 고정, 보관, 분배 등이 모두 통합되어 있습니다.
케이블, 테일 파이버 및 점퍼는 모두 고유한 경로를 통과하며 서로 간섭하지 않습니다. Dark-Box SC/LC/PLC 어댑터는 설치 및 유지 관리가 쉽습니다.
분배 패널을 뒤집을 수 있고 인입 ​​케이블에 컵 조인트를 사용하여 유지 관리 및 설치를 용이하게 할 수 있습니다.
캐비닛 본체는 벽걸이 또는 기둥 유형으로 설치할 수 있으며 실내 및 실외 사용에 적합합니다.


사양:

1. 환경 요구 사항
작동 온도: -40 ~85
상대 습도: <85%(+30C)
대기압: 70kPa ~ 106kPa

2. 주요 기술 데이터 시트
삽입 손실: <0.2db
UPC 에코 손실: > 50dB
APC 에코 손실: > 60dB
삽입 수명: > 1000배
차동 패키지 광 스플리터 1: X "B" 접합 SC/APC, 다양한 색상의 테일 파이버, 외경 0.9mm, 적합한 길이, 검사 보고서가 있는 G675A2 스플리터
입출력 광케이블의 색상이 다릅니다. (예: 입력: 검정색 / 출력: 파란색, 주황색, 녹색, 갈색, 회색 등)
션트 표면에는 제조업체 이름과 일련 번호가 있어야 합니다.
IEC-61300 표준을 충족하는 클래스 B 커넥터
광 스플리터는 IEC61753 표준을 충족합니다.

3. 낙뢰 보호 기술 데이터 시트
접지 장치가 캐비닛에서 절연되어 있고 절연 저항이 2M/500V(DC) 미만입니다. Ir은 2M/500V보다 큽니다.
접지 장치와 캐비닛 사이의 내전압은 3000V (dc) / min 이상, 고장 없음, 섬락 없음; U > 3000V4

구성 테이블:
표 1 모델 및 구성
ModelDescriptionSize(Pic 1) Max Capacity설치 크기(Pic 2) Cable Entity
A*B*C(mm)SCLCPLCD*E(mm)
GFS-16DSplitter Box315*270*105244816Express/not Express


4、설치：

      벽걸이형 설치

표 1의 크기에 따라 벽에 4개의 구멍을 뚫고 확장 볼트 Φ7.5*40을 놓고 상자를 구멍에 맞게 배치하고 볼트를 사용하여 고정합니다.

    기둥 장착 설치

     이지폴 링 1세트를 전신주에 고정합니다.
