광 스위치 모듈 1x48 광기계
Fiber-Mart의 양방향, 완전 비차단 1x48 다중 채널 광 스위치 모듈은 소형과 우수한 광 성능이 필요한 경우에 이상적인 제품입니다. 이 모듈은 대용량 패킷 스위칭 백본 라우터의 스위칭 코어로 기능합니다. 1개의 들어오는 광 신호를 48개의 출력 파이버에서 선택된 신호로 리디렉션하여 광 채널을 연결하며, 2RU 랙 섀시에 적합합니다.
Fiber-Mart는 최대 128개의 포트 광 스위치 모듈을 제공합니다. 전기 제어 신호를 통해 활성화되는 광기계적 구성을 사용하여 달성한 이 제품은 손실과 비용이 매우 낮고, 매우 컴팩트하며, 장착이 쉽고, 모든 1RU 랙 섀시, 2RU 랙 섀시, 4RU 랙 섀시 및 데스크톱 광 스위치 장비에서 사용할 수 있다는 탁월한 이점을 제공합니다. 사전 설계된 손실 예산에 미치는 영향이 최소한인 가장 저렴한 고성능 광 스위치 모듈입니다. 당사의 광 스위치 모듈은 완벽한 물리적 및 작동 상태로 도착할 수 있도록 배송 전에 사내에서 테스트합니다.
특징
-
1 x 48 구성
-
모듈화된 디자인
-
소형 크기, 통합이 쉬움
-
매우 낮은 삽입 손실 및 역반사
-
양방향 작동
-
빠른 스위칭 속도
-
정확한 반복성
-
광학 경로에 에폭시 없음
-
어둡거나 밝은 파이버로 작동
-
높은 신뢰성, 높은 안정성, 높은 광학적 분리
-
낮은 편광 의존 손실(PDL)
-
선택 사항에 대한 래칭 및 비래칭
-
선택 가능한 싱글모드 및 멀티모드
|
응용 프로그램
-
링 네트워크
-
OEM 시스템 통합
-
ROADM
-
RF over fiber
-
파이버 스위칭
-
광 바이패스
-
하이브리드 OEO/OOO 네트워크 스위치
-
자동화된 구성 요소 테스트 및 측정
-
원격 네트워크 모니터링 및 테스트 액세스
-
계측 등급 스위칭
-
보안 통신 네트워크
|
명세서
|
Parameters |
Unit |
OSM-1x48 |
|
Insertion Loss |
dB |
Typ: 1.0 , Max: 1.2 |
|
Wavelength Range |
nm |
532 ~ 1300 |
1260 ~ 1660 |
|
Testing Wavelength |
nm |
532 /650 /780 /850 /980 /1300 |
1310 /1490 /1550 /1650 |
|
Return Loss |
dB |
SM ≥ 55 , MM ≥ 35 |
|
Crosstalk |
dB |
≥ -80 |
|
PDL |
dB |
≤ 0.10 |
|
WDL |
dB |
≤ 0.25 |
|
TDL |
dB |
≤ 0.30 |
|
Repeatability |
dB |
≤ ±0.05 |
|
Power Supply |
v |
AC 220V or DC 48V |
|
Lifetime |
Cycle |
107 |
|
Switch Time |
ms |
≤ 12 (Sequence switch time of adjacent channel) |
|
Optical Input Power |
mW |
≤ 1000 |
|
Operating Temperature |
° C |
-20 ~ +70 |
|
Storage Temperature |
° C |
-40 ~ +85 |
|
Dimension |
mm |
184 x 78 x 66 |
|
Housing Options |
mm |
2U 19” rack for optional |
참고사항: 고객 요구사항에 따라 특별 사양을 맞춤제작할 수 있습니다.

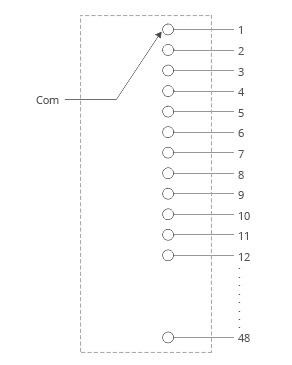

광학 경로
타이밍 다이어그램
.jpg)
기계적 치수 (단위: mm)
참고: 이 사진은 1x16 광 스위치 모듈입니다. 이 사진을 참조용으로 사용하세요.
주문 정보: OSM-1xN-A-B-C-D-E-F-G-H-I
Fiber-Mart는 애플리케이션별 테스트 요구 사항을 가장 잘 충족시키기 위해 맞춤형 광 스위치 모듈을 만드는 데 광범위한 전문 지식을 보유하고 있습니다. 모듈은 다음으로 만들 수 있습니다.
1. 광 스위치 또는 기타 광 구성 요소의 고유한 조합(N≤128)
2. 고객이 지정한 파이버
3. 고객이 지정한 커넥터(Mil-Spec, E-2000 등)
4. 고객이 지정한 파장에 최적화된 성능
|
N |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
Channel |
Connector |
Fiber Type |
Fiber Length |
Diameter |
Control Model |
Wavelength Range |
Housing |
Voltage |
Power |
|
1xN (N≤128) |
OO: None |
SM: 9/125um |
05: 0.5m |
25: 250um |
L: Latching |
85: 850nm |
None |
3: 3V |
S22: 220V |
|
FU: FC/UPC |
M5: 50/125um |
10: 1.0m |
90: 900um |
N: Non-Latching |
13: 1310nm |
1U: 1U19" |
5: 5V |
S48: 48V |
|
FA: FC/APC |
M6: 62.5/125um |
15: 1.5m |
20: 2.0mm |
S: Special |
14: 1490nm |
2U: 2U19" |
S: Special |
S24: 220V+48V |
|
SU: SC/UPC |
S: Special |
S: Special |
30: 3.0mm |
|
15: 1550nm |
4U: 4U19" |
|
D22: Double 220V |
|
SA: SC/APC |
|
|
S: Special |
|
162: 1625nm |
T: Desktop |
|
D48: Double 48V |
|
LU: LC/UPC |
|
|
|
|
165: 1650nm |
S: Special |
|
S: Special |
|
LA: LC/APC |
|
|
|
|
13/15: 1310/1550nm |
|
|
|
|
S: Special |
|
|
|
|
S: Special |
|
|
|
예: OSM-1x48-FU-M6-15-S-L-13-1U-5-S22
광기계식 광섬유 스위치에 대한 자세한 내용은 [email protected]으로 이메일을 보내주세요.
