24MW 1310nm DFB 버터플라이 레이저 모듈
DFB 버터플라이 레이저 모듈은 고속, 특정 파장 광 전송 시스템의 요구 사항을 충족하기 위해 고품질 MQW-DFB 칩을 채택하도록 특화되었습니다. 감지, 주파수 배가, 광 감지 및 거리 측정, 파이버 증폭기 또는 레이저의 주입 시딩과 같은 연속파 및 펄스 응용 분야에 사용할 수 있습니다.
Fiber-Mart 24MW 1310nm DFB 버터플라이 레이저 모듈은 특정 파장의 레이저 빔을 생성합니다. 24MW의 출력 전력을 제공할 수 있습니다. 14핀 버터플라이 레이저 모듈에는 내장형 광 아이솔레이터, 모니터 포토다이오드, 열전 냉각기 및 FC/APC 커넥터가 제공되며 편광 유지 파이버로 피그테일링됩니다. 내장형 열전 냉각기를 통해 레이저 장치가 다양한 환경 조건에서 안정적으로 작동할 수 있습니다. 이 제품 시리즈는 LAN, WAN, MAN, CATV 전송 시스템 및 장거리 DMDW 전송 시스템에서 광범위하게 적용되었습니다. 또한 안정화된 광원, 변조된 광원, CATV 송신기와 같은 다른 통신 장비에도 사용될 수 있습니다.
특징
-
고선형성 고전력 MQW DFB LD 칩
-
내장형 아이솔레이터, TEC, 서미스터 및 모니터 PD
-
밀폐형 14핀 버터플라이 패키지 모듈
-
2.5Gb/s 변조 속도에 최적화
-
방출 파장 1310nm
-
출력 전력 24MW
-
단일 모드 FC/APC 커넥터 또는 맞춤형
-
단일 모드 파이버 피그테일
-
RoHs 준수
애플리케이션
-
장거리 아날로그 전송 시스템
-
CATV 전방 경로
-
1310nm 방송 및 지점간 응용 프로그램

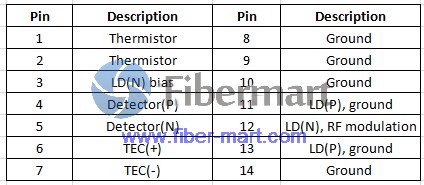

핀 설명

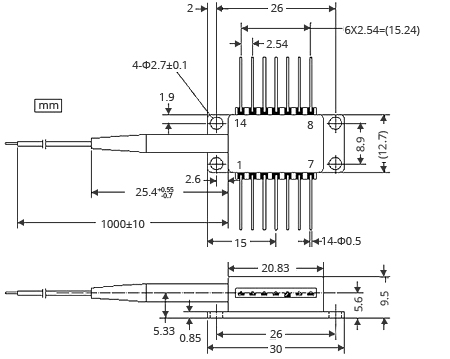

패키지 개요:
.jpg)
주문 정보
|
-X |
31 |
X |
X |
X |
X |
X |
|
Chip |
Wavelength |
Insolator |
Bandwidth |
Connector |
Pigtail Length |
Power Range |
|
D:DFB |
31：1310nm |
S：Single |
1:1.25Gb/s |
1：FC/APC |
5：0.5M |
1:2~4mw |
|
B：Dual |
2：2.5Gb/s |
2：FC/PC |
1：1M |
|
W：Without |
|
3：SC/APC |
|
2:5~7mw |
|
|
|
4：SC/PC |
|
3:8~10mw |
|
|
|
5：LC/PC |
|
4:11~13mw |
|
|
|
W：Without |
|
5:14~16mw |
|
|
|
|
|
6:17~19mw |
|
|
|
|
|
7:20~22mw |
|
|
|
|
|
8:23~24mw |
절대 최대 정격
|
Parameter |
Symbol |
Condition |
Min. |
Max. |
Unit |
|
Operating Case Temperature |
Tc |
I=Iop |
-20 |
80 |
°C |
|
Storage Temperature |
Tstg |
- |
-40 |
85 |
°C |
|
Laser Forward Current |
If |
- |
- |
150 |
mA |
|
Laser Reverse Bias |
Vr |
- |
- |
2 |
V |
|
Photodiode Reverse Bias |
Vrpd |
- |
- |
10 |
V |
|
TEC Current |
Itec |
-20 °C < Tc <+65 °C, |
-2 |
2 |
A |
|
Top=25 °C If=100 mA |
|
TEC Voltage |
Vc |
|
-2.5 |
2.5 |
V |
|
ESD |
- |
ESD - HBM: R=1500 |
-500 |
500 |
V |
|
ohm, C=100 pF |
|
Lead Solder Temperature |
- |
- |
- |
260 |
°C |
|
Lead Soldering Time |
- |
- |
- |
10 |
S |
|
Fiber Bend Radius |
- |
- |
30 |
- |
mm |
|
Fiber Yield Strength |
- |
- |
- |
1 |
kgf |
광학 및 전기적 특성
|
Parameter |
Symbol |
Test Conditions |
Min. |
Typ. |
Max. |
Unit |
|
Center Wavelength |
λc |
CW |
1300 |
1310 |
1320 |
nm |
|
Spectral Width (-20 dB) |
Δλ |
CW |
- |
0.2 |
0.5 |
nm |
|
Optical Output Power* |
Po |
CW, TL=25 °C |
- |
- |
24 |
mW |
|
Optical Isolation |
IS |
T=25 °C |
30 |
35 |
- |
dB |
|
Side-mode Suppression Ratio |
SMSR |
CW |
35 |
- |
- |
dB |
|
Threshold Current |
Ith |
TL=25 °C |
- |
10 |
15 |
mA |
|
Operating Current |
Iop |
CW |
- |
- |
120 |
mA |
|
Forward Voltage |
VF |
CW |
- |
1.2 |
2 |
V |
|
Monitor Current |
Imon |
Vrpd=5 V |
100 |
- |
1500 |
μA |
|
Monitor Dark Current |
ID |
Vrpd=5 V |
- |
- |
500 |
nA |
|
Operating Case Temperature |
T |
- |
-20 |
- |
60 |
°C |
|
Tracking Error |
γ |
TE=10log(Po(Tc)/Po(25°C) |
-1 |
- |
1 |
dB |
|
Thermistor Resistance |
Rt |
T=25 °C |
9.5 |
- |
10.5 |
KΩ |
|
TEC Current |
IC |
ΔΤ=40°C |
- |
- |
1 |
A |
|
TEC Voltage |
VC |
ΔΤ=40°C |
- |
- |
2 |
V |
|
Frequency Range |
F |
- |
45 |
- |
2500 |
MHz |
|
Cut-off Frequency |
Fc(-3dB) |
If=Iop |
4 |
- |
- |
GHz |
|
RIN |
Nr |
CW, If=Iop, f=2.5GHz |
- |
-155 |
-150 |
dB/Hz |
|
Carrier Noise Ratio |
CNR |
Note 1 |
51 |
- |
- |
dB |
|
Composite Second Order |
CSO |
- |
- |
-57 |
dBc |
|
Composite Triple Beat |
CTB |
- |
- |
-65 |
dBc |
참고1:
-
If=Iop, 광 변조, 지수=3.2%/채널(최소), 60 PAL-D 무변조 캐리어(47~550MHz), 10km 싱글모드 파이버, -1dBm 수신 전력, 수신기 응답성=0.85A/W.
-
If=Iop, 광 변조 지수=3.2%/채널(최소), CNR, CSO, CTB는 모든 테스트 주파수에서 최악의 경우 테스트된 값입니다. NTSC 120ch., 10km 싱글모드 파이버, -1dBm 수신 전력, 수신기 응답성=0.85A/W
