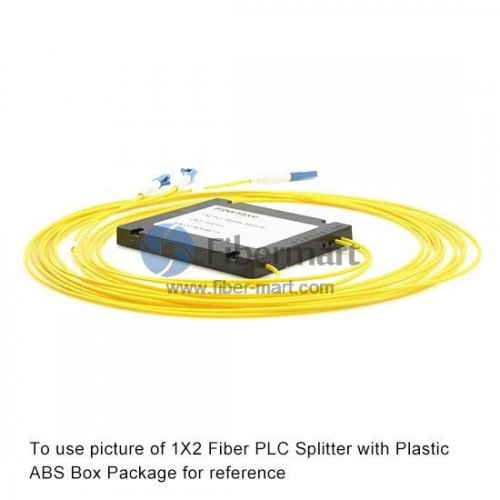

플라스틱 ABS 박스 패키지가 포함된 광섬유 PLC 분배기 2x32
PLC Splitter는 평면 광파 회로 기술을 기반으로 합니다.
Fiber-Mart 2x32 Fiber PLC 분배기는 2개의 광 신호를 32개의 출력 광섬유로 분배하거나 결합할 수 있습니다.
2x32 PLC 스플리터는 1.5m 피그테일 길이 G.657A 파이버, 0.9mm, 2.0mm, 3.0mm 입력 및 출력 파이버 선택 가능, FC, SC, ST 및 LC 커넥터 선택 가능, 높은 신뢰성, 작은 크기, 넓은 특징 작동 파장 범위와 우수한 채널 간 균일성을 제공하고 끊임없이 변화하는 네트워킹 요구 사항에 적합한 비용 효율적이고 공간 절약형 제품을 제공하며 현재 PON 네트워크에서 광 신호 전력 분할을 실현하기 위해 널리 사용됩니다.
ABS 박스 PLC 분배기 기능
-
낮은 삽입 손실
-
낮은 극성 종속 손실
-
우수한 채널 간 균일성
-
넓은 작동 파장: 1260~1650nm
-
높은 신뢰성과 안정성
-
Telcordia GR-1209-CORE-2001 준수
-
Telcordia GR-1221-CORE-1999 준수
-
광섬유 입력: 0.9mm, 2.0mm 또는 3.0mm 광섬유 선택 가능
-
섬유 출력: 0.9mm, 2.0mm 또는 3.0mm 섬유 선택 가능
ABS 박스 PLC 스플리터 애플리케이션
-
파이버 투 포인트(FTTX)
-
집으로 가는 광섬유(FTTH)
-
패시브 광 네트워크(PON, GEPON)
-
LAN(근거리 통신망)
-
케이블 TV(CATV)
-
통신 네트워크
기계 도면
1x32, 1x64, 2x32, 2x64: 140*115*18 mm
V.S FBT 커플러, PLC의 장점은 다음과 같습니다.
-
다른 파장 전송에 대한 손실은 민감하지 않으므로 다른 파장의 전송 요구 사항을 충족할 수 있습니다.
-
높은 스펙트럼 균일성, 평균적으로 신호를 분할할 수 있음
-
조밀한 구조, 작은 양
-
많은 스플리터 채널에서 비용 이점은 매우 분명합니다.
주문정보
Fiber-Mart는 특정 응용 분야에 맞게 조정된 전체 1xN 및 2xN 스플리터 시리즈를 제공합니다.
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 스플리터 버전을 사용할 수 있습니다.
b. SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC 커넥터 또는 커넥터 없음을 원하는 대로 선택할 수 있습니다.
c. 입력 및 출력 섬유 유형의 경우 0.9, 2.0, 3.0mm.
d.피그테일의 길이도 맞춤 설정할 수 있습니다. 일반적으로 우리는 당신에게 1.5m를 제공할 것입니다. 자세한 내용은 저희에게 연락을 환영합니다.
Fiber-Mart는 다양한 1xN 및 2xN PLC ABS 박스 스플리터를 제공합니다. 구조가 콤팩트하고 부피가 작은 ABS Box PLC 스플리터는 사용이 매우 편리하며 19인치 랙, 교차 연결 캐비닛 및 기타 장치와 같은 다양한 장소에 설치할 수 있습니다. 플라스틱 ABS 박스 패키지가 포함된 1x2 파이버 PLC 스플리터 SMF-28e 파이버에 대한 자세한 내용은 [email protected]으로 문의하세요.
Parameter |
Port Configuration |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
Fiber Type |
G.657A |
Operating Wavelength(nm) |
1260~1650 |
Insertion Loss(dB) |
Typical |
4.2 |
7.8 |
11.2 |
14.6 |
17.4 |
21.4 |
Max |
4.6 |
8.2 |
11.6 |
15 |
17.9 |
21.9 |
Loss Uniformity (dB) |
Max |
1 |
1.4 |
1.5 |
2 |
2.5 |
2.5 |
Return Loss (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
PDL (dB) |
Max |
0.2 |
0.2 |
0.4 |
0.4 |
0.4 |
0.5 |
Directivity (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
Wavelength Dependent Loss(dB) |
Max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
Temperature Dependent Loss(-40~+85°C) |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
Operating Temperature (°C) |
-40~+85 |
Storage Temperature (°C) |
-40~+85 |
메모:
·위는 커넥터가 있는 Blockless Fiber PLC Splitter의 매개변수입니다.
·커넥터가 없으면 삽입 손실이 0.2dB 낮아집니다.
