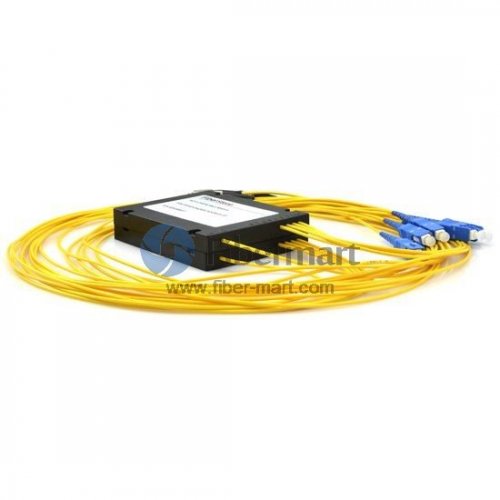

4채널 DWDM 멀티플렉서 및 디멀티플렉서, 피그테일 모듈, 듀플렉스
Duplex DWDM MUX & DEMUX
멀티플렉서(MUX)와 디멀티플렉서(DEMUX)는 두 개의 광섬유를 통한 양방향 데이터 전송을 위한 단일 장비로 결합되었습니다.
DWDM Mux/Demux 모듈은 실리카-온-실리콘 평면 기술을 기반으로 하는 고성능 제품 시리즈의 일부입니다. DWDM Mux/Demux에 사용되는 AWG 칩 Fiber-MART.Com은 뛰어난 광학 성능과 저렴한 비용이 가장 중요한 장거리, 메트로 및 액세스 애플리케이션을 대상으로 합니다.
Athermal Arrayed Waveguide Grating(AAWG) DWDM 모듈의 Athermal 패키징 설계 특징은 전기적 전력, 소프트웨어 또는 온도 제어가 필요하지 않습니다.
Thermal Arrayed Waveguide Grating(TAWG) DWDM 모듈은 DWDM 시스템의 C-밴드 릴리스 내에서 사용하도록 설계되었습니다. 다양한 환경 조건에서 장치의 전력 소모를 줄이기 위해 AWG 패키지는 열 전도도가 낮은 안정적인 열 플라스틱을 선택하여 특별히 설계되었으며, AWG 작동 온도는 서미스터 온도 센서가 있는 포일 레지스트 히터 또는 펠티에 TEC를 사용하여 제어됩니다.
DWDM의 채널 간격은 1.6/0.8/0.4 nm(200GHz/100 GHz/50 GHz 그리드)입니다. 이 작은 채널 간격을 통해 훨씬 더 많은 정보를 동시에 전송할 수 있습니다.
전면 패널 세부 정보
참고: 실제 레이아웃은 선택한 커넥터 유형과 기타 요인에 따라 달라집니다. 그러나 주요 구성표는 동일하게 유지됩니다.
상품 상세정보
-
4채널 DWDM 멀티플렉서 및 디멀티플렉서
-
DWDM의 채널 간격은 0.8nm(100GHz 그리드)입니다. 요청 시 1.6nm(200GHz)도 가능합니다.
-
통신 포트는 듀플렉스입니다.
-
ABS 피그테일 모듈
-
프로토콜 투명(10Mbps~100Gbps)
-
거리: 사용자 장비의 전력 예산에 따라 최대 80km
-
낮은 삽입 손실
-
우수한 채널 격리
-
에폭시 없는 광 경로
-
ITU-T G.657A1 표준 준수.
-
ISO 9001 제조 시설
ABS 모듈 유형
별도의 멀티플렉서 및 디멀티플렉서(기본값) 결합형 멀티플렉서 및 디멀티플렉서
듀플렉스 멀티플렉서 및 디멀티플렉서의 경우 기본적으로 별도의 ABS 패키지를 만듭니다. 왼쪽 그림과 같이 두 개의 별도 ABS 상자가 있는데, 하나는 멀티플렉서의 파장 채널을 패키징하기 위한 것이고 다른 하나는 디멀티플렉서의 파장 채널을 위한 것입니다.
오른쪽 그림과 같이 결합형 ABS 패키지를 제공할 수도 있지만, 멀티플렉서와 디멀티플렉서는 모두 하나의 ABS 상자에 함께 패키징되어 사용 및 기능에 영향을 주지 않으면서 공간을 절약합니다. 2채널, 4채널...9채널과 같은 듀플렉스 파장 채널의 경우 멀티플렉서 및 디멀티플렉서를 하나의 ABS 상자에 패키징하는 것이 매우 편리하지만, 16채널 및 18채널의 경우 ABS 상자가 그렇게 많은 채널을 패키징하기에 충분하지 않을 수 있으므로 1U 랙 마운트를 선택하는 것이 좋습니다.

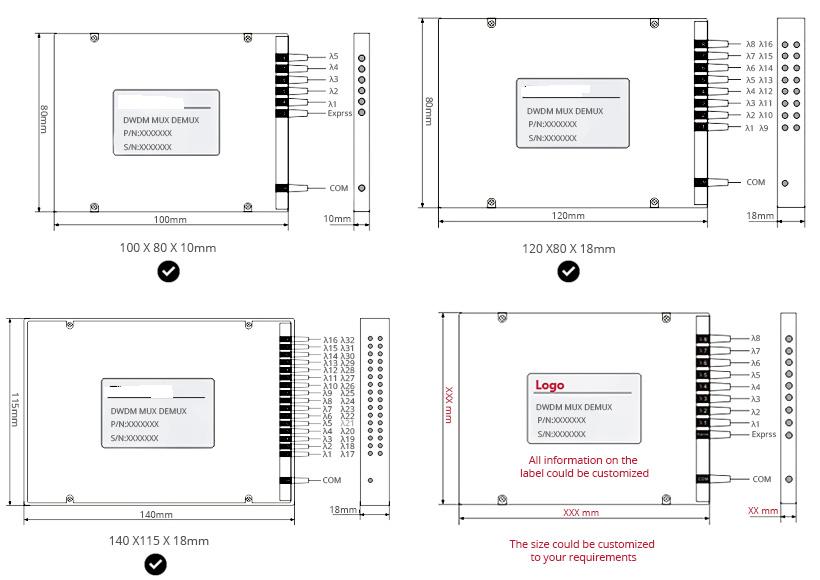

하우징의 기계적 세부 사항
참고: 여기에 표시된 도면은 치수만 보여줄 뿐 모듈의 구체적인 구성을 보여주지 않습니다.
.webp)
