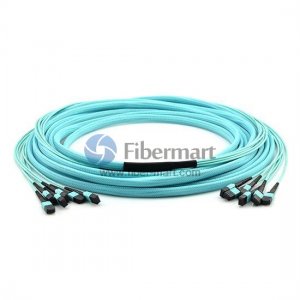

48 파이버 OM3 멀티모드 12 스트랜드 MPO 트렁크 케이블 3.0mm LSZH/라이저

48 파이버, MPO 대 MPO, 50um OM3 파이버, 12 표준 - MPO 백본 트렁크 케이블

MPO는 고밀도 광섬유 사전 연결 시스템으로, 일반적으로 세 가지 분야에 사용됩니다.


• 고밀도 환경을 갖춘 데이터 센터 애플리케이션
• 건물에 광섬유를 연결
• 스플리터, 40G/100G SFP, SFP+와 같은 광섬유 장비의 내부 커넥터 응용 분야입니다.


Fiber-Mart의 MPO 파이버 패치 케이블은 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준을 준수합니다. 널리 사용될 수 있습니다.

10G를 40G/100G 데이터 센터로 업그레이드합니다 .

MPO 커넥터 유형

핀이 달린 MPO 남성	핀이 없는 MPO 여성
또 다른 뚜렷하게 보이는 특징은 윗면에 있는 코와 가이드 홈(키)입니다.(참고: 암 커넥터는 수컷 커넥터 유형과 연결해야 합니다.)

사전 종료된 MPO 기술-극성

올바른 양방향 할당을 보장하기 위해 유형 A, 유형 B, 유형 C의 세 가지 극성 방법이 사용됩니다.

조립 구조 그림

MPO 트렁크 파이버 패치 케이블은 양쪽 끝에 MPO 커넥터로 종단됩니다.
1. MPO 케이블의 기본 직경은 3.0mm입니다.
2. 단일 모드 MPO 커넥터의 기본 색상은 파란색입니다. 3. 분기 케이블의 직경은 0.9mm, 2.0mm로 선택할 수 있습니다. 다른 직경 표준에 대해서는 [email protected]
으로 문의하십시오 . 4. 재고가 자주 변경되었기 때문에 총 주문량이 1000m 미만인 경우 4x12 파이버 케이블 대신 48 파이버 케이블이 사용됩니다. 5. Fiber-Mart는 풀링 아이를 맞춤 제작할 수도 있으므로 필요하면 언제든지 문의하십시오.


MTP/MPO 기계 및 테스트 장비

매개변수 참조

참고: 다양한 멀티모드 파이버의 최대 대역폭
OM1 – 62.5um 코어 – 10GBit 최대 33미터, 기가비트 최대 300m
OM2 – 50um 코어 – 10GBit 최대 82미터, 기가비트 최대 500m
OM3 – 50um 코어, 레이저 최적화 – 10GBit 최대 300미터, 기가비트 최대 1000m
OM4 – 50um 코어, 레이저 최적화 – 10GBit 최대 550미터, 기가비트 최대 1000m

주문 제작
