저손실 MTP-6LC 이중 OM3 50/125 다중 모드 광섬유 하네스 팬아웃/브레이크아웃 케이블
|
Connector A |
MTP (Male) |
Connector B |
LC UPC (6) |
|
Fiber Category |
50 m MM (OM3) |
Fiber Count |
12 |
|
Fiber Type |
Duplex |
Wavelength |
850nm |
|
Cable Jacket |
3.0mm LSZH-Aqua |
Fan-Out Diameter |
2.0mm |
|
Insertion loss, max. |
0.35dB |
Return Loss,min. |
MTP 20dB, LC 30dB |
|
Breakout Length |
0.5m |
Durability |
500 times |
|
Min. Bend Radius Installation |
29 mm |
Min. Bend Radius Operation |
15 mm |
|
Tensile strength |
400 N |
Crush resistance (Reversible) |
750 N/10 cm |
|
Operating Temperature |
-40 to +80C |
Fiber Grade |
G.651 |
주요 기능 및 애플리케이션
|
6LC 커넥터로 분할되는 한쪽 끝의 단일 MTP 커넥터 전면 패널 공간을 절약하고 광섬유 관리를 간소화하도록 설계됨 40G 트랜시버에 직접 연결 사용 지원 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준 준수
|
고밀도 요구 사항이 있는 데이터 센터 파이버 채널 스토리지 병렬 처리 애플리케이션 통신 및 백본 설치
|
제품 세부정보 및 연결

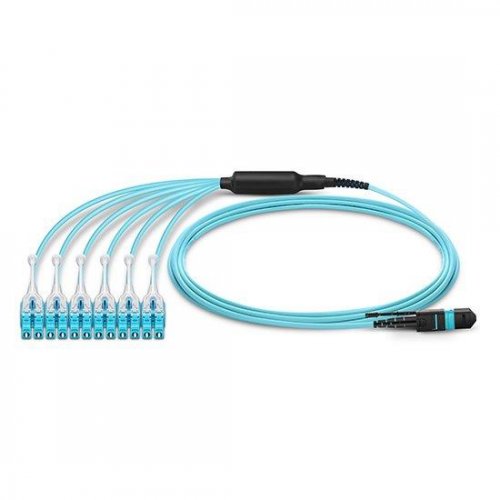

다음 그림은 참고용 MTP-6LC Duplex OM4 하네스 케이블입니다.
올바른 광섬유 케이블 유형을 선택하는 방법
추신: OM4와 OM3 파이버 모드의 차이점은 다음과 같습니다.
1. OM4는 VCSEL 레이저 전송을 위해 특별히 개발되었으며 최대 550미터의 10Gig/초 링크 거리를 허용합니다(OM3의 300M와 비교).
2. OM4의 유효 모달 대역폭은 OM3의 두 배 이상입니다.
3. OM4 패치 케이블의 경우 4700MHz.km이고 OM3의 경우 2000MHz.km입니다.
|
Designation |
Fiber Dia.( m) |
Type |
10Gbps Ethernet 10GBASE SR/LR |
40Gbps Ethernet 40GBASE SR4/PLRL4 |
100Gbps Ethernet 100GBASE SR10/IR4X |
|
OM1 |
62.5/125 |
Multimode |
33 Meters (SR) |
Not supported |
Not supported |
|
OM2 |
50/125 |
Multimode |
82 Meters (SR) |
Not supported |
Not supported |
|
OM3(Laser Optimized) |
50/125 |
Multimode |
300 Meters (SR) |
100 Meters (SR4) |
100 Meters (SR10) |
|
OM4(Laser Optimized) |
50/125 |
Multimode |
400 Meters (SR) |
150 Meters (SR4) |
150 Meters (SR10) |
|
Singlemode |
9/125 |
Singlemode |
10KM at 1310nm (LR) |
1KM (PLRL4) |
2KM (IR4 PSM) |

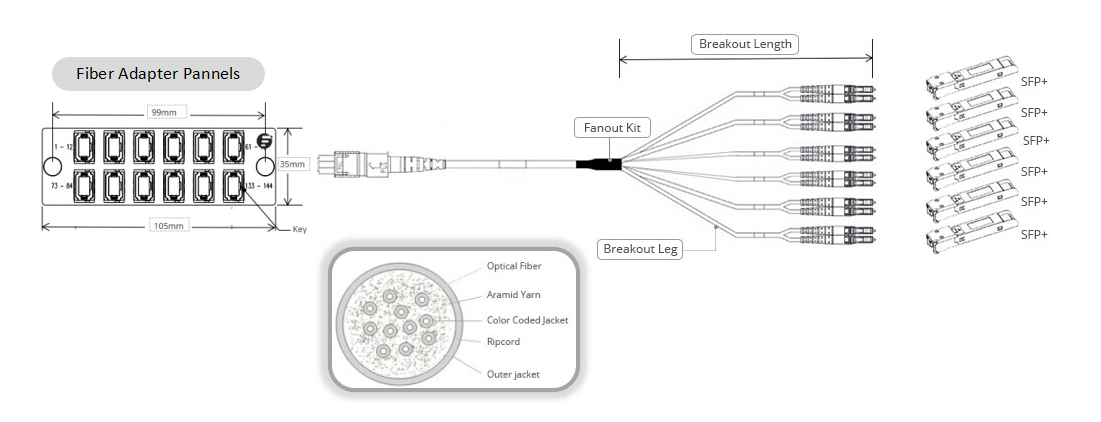

MTP-6LC 남성 구조 그림
고품질 MTP-LC 케이블 보증
a. 고성능 연마 기계이며 MT 페룰용으로 설계된 정밀 플레이트 홀더로 보완됩니다.
b.3D 간섭계는 MTP/MPO 연마 프로세스의 검증을 제공하며 연마된 MT 페룰의 모든 매개변수가 업계 표준을 준수하고 초과하도록 만듭니다.
c. 테스터의 유연성은 복잡하고 섬유 수가 많은 케이블 어셈블리에 필요한 완전한 광학 테스트 스펙트럼을 제공합니다.
