8 채널 비디오 및 1 양방향 데이터 및 8 포워드 오디오-광섬유 비디오 멀티플렉서 송신기 및 수신기 SM FC 20km
설명
모델: FM-8V1BD8A-SM-FC-20
송신기 + 수신기
섬유 모드: 단일 모드
파장: 1310nm/1550nm
광 전력 예산: 12dB
최대 전송 거리: 20km
독립형-(16슬롯, 19인치 2U 또는 4U 랙 장착형 카드 케이지에 삽입할 수 있는 삽입 카드 버전도 사용 가능).
표준 단일 모드 20KM-(최대 2.0km 거리를 지원하는 다중 모드도 사용 가능)
주요 특징들
지점 간 또는 데이지 체인 연결 지원
하나의 광섬유를 통한 비압축 디지털 컴포지트 비디오
모든 PAL, NTSC, SECAM 비디오 시스템과 호환 가능
데이터 지원 RS485(2선식 또는 4선식), RS232, RS422, 접점 폐쇄
최대 100km 거리에 대한 단일 모드 광섬유 지원
작동 매개변수의 신속한 표시를 제공하는 LED 상태
EMI 또는 RFI 및 접지 루프 없음
CWDM(Coarse Wavelength Division Multiplexing) 지원
혼자 서
OEM 제공, 고객 사양에 따라 생산

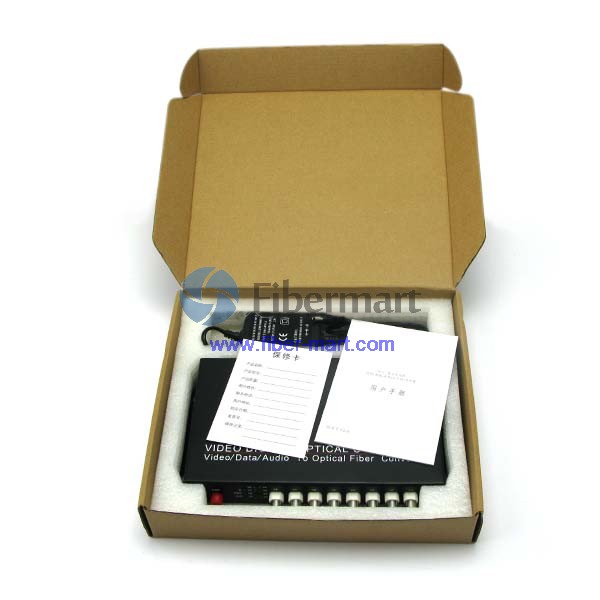

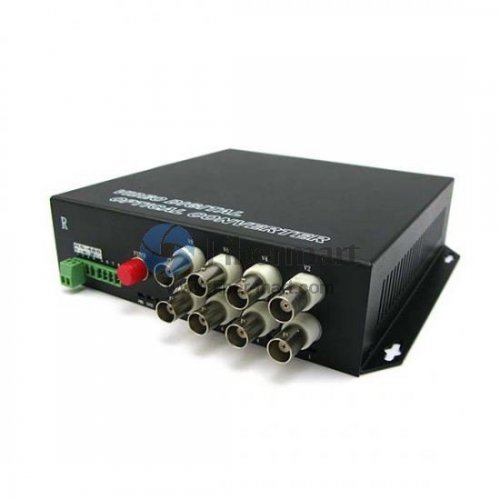

사진 세부 정보
명세서
|
Video |
Connectors |
|
Number of Channels |
8 channel Video |
Video |
75Ω BNC (Gold Center Pin) |
|
Input/output impedance |
BNC 75Ω |
Data |
3 Pin Terminal Block |
|
Input/output Compatibility |
PAL,NTSC,SECAM |
Audio |
Terminal Block |
|
Input/output voltage |
1.0 Volt p-p |
Optical |
FC (Standard) |
|
Bandwidth |
6.5MHZ |
Standalone power |
Screw terminal block |
|
Bit Resolution |
8-Bit Digital Transmission |
Rack Power |
AC line card |
|
Differential Gain |
< 1.5% |
Electrical & Mechanical |
|
Differential Phase |
< 1.5° |
Input Power Requirements |
DC 5V@2A |
|
Tilt |
< 5% |
Power Adapter |
AC 100V~240V |
|
Signal-to-Noise Ratio(SNR) |
> 67 dB |
Power Consumption |
< 3W |
|
|
Shipping weight |
3kg(include TX & RX) |
|
Data |
|
Data Formats |
RS485(2-wire or 4-wire), RS232/422,Contact Closure |
|
Data Rate |
DC to 115.2Kbps |
|
Bit Error Rate |
10E-9 |
|
Audio |
|
Number of Channels |
8 channel forward audio |
|
Audio in/output impedance |
600Ω Balanced/Unbalanced |
|
Audio in/output Level |
6 dBm |
|
Signal-to-Noise Ratio (SNR) |
>80 dB |
|
Bit Resolution |
24-Bit |
|
Bandwidth |
10Hz~20KHz |
|
Environmental |
|
Operating Temperature |
-45°C~+75 °C |
Storage Temperature |
-45°C~+85 °C |
|
Relative Humidity |
0%~95% (non-condensing) |
MTBF |
>100,000 hours |
