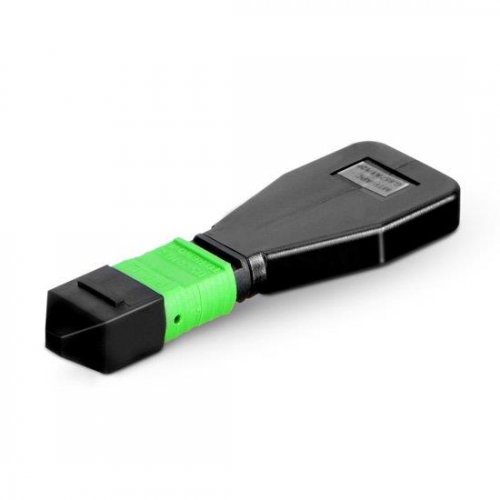

8가닥 MTP 암형 1 OS2 9/125 싱글모드 광섬유 루프백 모듈

MTP-8 암형 APC 광섬유 루프백 8가닥 OS2 싱글모드 A형 극성

MPO/MTP 루프백 모듈은 특히 병렬 광 40G 및 100G 네트워크와 같은 테스트 환경에서 널리 사용됩니다. 이 장치를 통해 MPO/MTP 인터페이스를 갖춘 트랜시버(40G BASED-SR4 QSFP+ 또는 100G BASE-SR10 CXP/CFP)의 검증 및 테스트가 가능합니다. 루프백은 MPO/MTP 트랜시버 인터페이스의 송수신기(TX)와 수신기(RX) 위치를 연결하도록 설계되었습니다. MPO/MTP 루프백은 광 네트워크 세그먼트를 MPO/MTP 트렁크/패치 리드에 연결하여 간섭 방지(IL) 테스트를 간소화하고 속도를 높일 수 있습니다.

특징

• SM 9/125, MM 50/125, MM 62.5/125
• 12 또는 24 섬유 페룰 MPO/MTP
• LSZH, OFNP, OFNR 케이블 재킷 옵션
• 암/수 MPO/MTP 커넥터 옵션
• 극성 변형 선택
• 40G QSFP+ 및 100G CXP/CFP 트랜시버
• 공장 출하 전 검사 완료
• MPO/MTP 인터페이스 - MPO/MTP 구성 요소는 우수한 광학적 및 기계적 특성을 제공합니다.

응용 프로그램

• 데이터 센터 인프라
• 스토리지 영역 네트워크 - 파이버 채널
• 병렬 광케이블
• 인피니밴드
• 새롭게 등장하는 40Gbps 및 100Gbps 프로토콜

명세서

8개 섬유 MTP 극성(채널 정렬)

MTP-8 vs. 12-MTP vs. 24-MTP

40기가비트용 12가닥 MTP 인터페이스는 단일 모드 또는 다중 모드 광섬유를 통해 레인당 10기가비트 속도의 4개 레인을 제공하여 총 8개의 광섬유(송신용 4개, 수신용 4개)를 사용하는 것을 의미합니다.
100기가비트용 24가닥 MTP 인터페이스는 단일 모드 또는 다중 모드 광섬유를 통해 레인당 10기가비트 속도의 10개 레인을 제공하여 총 20개의 광섬유(송신용 10개, 수신용 10개)를 사용하는 것을 의미합니다.
