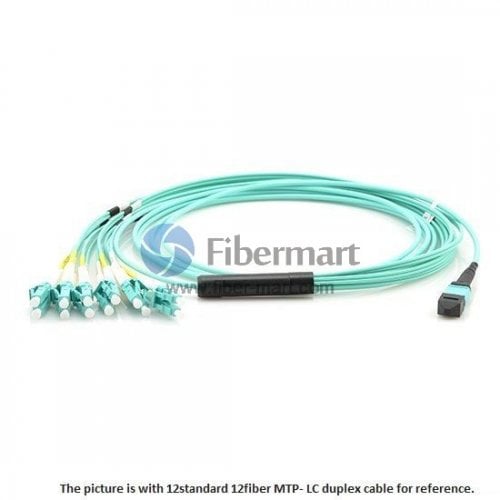

8개 파이버, MTP - LC/SC/ST/FC, OM3 파이버, 12개 표준 - MTP 브레이크아웃 하네스 케이블
MTP는 일반적으로 세 가지 영역에서 사용되는 고밀도 광섬유 사전 연결 시스템입니다.
Fiber-MART.Com pdf_d.png10G 40G/100G 데이터 센터로 업그레이드. MTP 커넥터
사전 종단 처리된 MTP 기술 - 극성 유형 B(교차)
예를 들어:
|
위 애플리케이션은 QSFP+ 포트를 (4)SFP+ 포트에 직접 연결하는 MTP-LC 하니스 케이블용입니다.
 |
 |
MTP 8 섬유 분배
노트:
두 가지 종류의 8 파이버 MTP 하니스 케이블 어레이 방법 중에서 귀하의 프로젝트에 가장 적합한 방법을 선택하십시오.
40/100GbE 프로젝트에는 8개의 광섬유가 필요합니다.
조립 구조 그림
12-파이버 미니 코어 케이블 구조
MTP 하이브리드 하네스 파이버 패치 케이블은 다양한 파이버 케이블링 요구 사항을 충족하기 위해 한쪽 끝은 MTP 커넥터로, 다른 쪽 끝은 LC, FC, SC, ST 또는 MTRJ 커넥터로 종단 처리됩니다.
1. MTP 케이블의 기본 직경은 3.0mm입니다.
2. 분기 케이블의 직경은 0.9mm, 2.0mm로 선택할 수 있습니다. 다른 직경 표준에 대해서는 [email protected]으로 친절하게 문의하십시오.
3.Fiber-Mart는 당기는 눈을 사용자 정의할 수도 있습니다. 필요한 경우 저희에게 연락을 환영합니다.
MTP/MPO 기계 및 테스트 장비
| 1 | Our adopt industry's leading high-performance polishing machine, and complemented by precision plates holders designed for MT ferrules. |
| 2 | The industry leading device of 3D interferometer provides verification of MTP/MPO polishing process, the interferometer making all parameters of hte polished MT ferrule complies and exceeds industry standards. |
| 3 | After the 3D interference detection, the flexibility of the tester provides the the complete spectrum of optical testing required for complex and high fiber count cable assemblies. |
MTP 종료
| Type | Single mode | Single mode | Multi mode | |||
| (APC polish) | (PC polish) | (PC polish) | ||||
| Fiber count | 8, 12, 24 etc. | 8, 12, 24 etc. | 8, 12, 24 etc. | |||
| Fiber type | G652D, G657A1 etc. | G652D, G657A1 etc. | OM1, OM2, OM3 etc. | |||
| Maximum Insertion Loss | Elite | Standard | Elite | Standard | Elite | Standard |
| Low Loss | Low Loss | Low Loss | ||||
| ≤0.35 dB | ≤0.70 dB | ≤0.35 dB | ≤0.70 dB | ≤0.35dB | ≤0.60dB | |
| Return Loss | ≥60 dB | ≥60 dB | N/A | |||
| Durability | ≥500 times | ≥500 times | ≥500 times | |||
| Operating Temperature | -40℃ ~ +80℃ | -40℃~ +80℃ | -40℃~ +80℃ | |||
| Test Wavelength | 1310nm | 1310nm | 850nm |
공통종료
| Type | Single mode | Multi mode | |
| (UPC APC polish) | (UPC polish) | ||
| Insertion Loss | ≤0.30dB | ≤0.30dB | |
| Return Loss | ≥55 dB | ≥60 dB | ≥25 dB |
| Durability | ≥1000 times | ≥1000 times | |
| Operating Temperature | -40℃ ~ +80℃ | -40℃ ~ +80℃ | |
| Test Wavelength | 1310nm | 850nm |
참고: 다양한 다중 모드 광섬유의 최대 대역폭
OM1 – 62.5um 코어 – 10GBit 최대 33m, 기가비트 최대 300m
OM2 – 50um 코어 – 10GBit 최대 82m, 기가비트 최대 500m
OM3 - 50um 코어, 레이저 최적화 - 10GBit 최대 300m, 기가비트 최대 1000m
OM4 - 50um 코어, 레이저 최적화 - 10GBit 최대 550m, 기가비트 최대 1000m
주문을하다
| Fiber Type | Fiber Standard | Fiber Count | Cable Type | Termination | Cable Length(m) | Breakout Length 1&2(Inches) | Breakout Termination | Polish Type |
|
OM4 OM3 OS1/2 OM2 OM1 |
12 Fibers | 8~144 Fibers |
LSZH Bunch LSZH Ribbon Riser Bunch Riser Ribbon |
First Connector: MTP Female MTP Male |
1~999 |
12~99 (36" is typical) |
3.0mm |
UPC APC |
| 24 Fibers | 24~144 Fibers |
Second Connector: LC Duplex/LC Simplex SC Duplex/SC Simplex ST Duplex/ST Simplex FC Duplex/FC Simplex |
0.9μm (standard) 2.0mm 3.0mm |
정보:폴리싱 커넥터 (A): PC(멀티모드), APC 8°(싱글모드)
폴리싱 커넥터(B) : PC(멀티모드/싱글모드), APC 8°(싱글모드)
분기 길이(B): 총 길이 1m의 경우 0.5m/0.3m
보호 커넥터 유형: IP20
패치 코드 유형: 미니코어 케이블, 원형
