8 파이버, MTP 대 LC/SC/ST/FC, OM4 파이버, 12 표준 - MTP 브레이크아웃 하네스 케이블
MTP는 일반적으로 3가지 분야에 사용되는 고밀도 광섬유 사전 연결 시스템입니다.
-
고밀도 환경을 갖춘 데이터 센터 애플리케이션
-
건물에 광섬유를 연결
-
스플리터, 40G/100G SFP, SFP+와 같은 광섬유 장비의 내부 커넥터 응용 분야입니다.
Fiber-Mart의 MTP 파이버 패치 케이블은 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준을 준수합니다. 널리 사용될 수 있습니다.
10G를 40G/100G 데이터 센터로 업그레이드합니다 .
MTP 커넥터
 |
 |
|
핀이 달린 MTP 남성 |
핀이 없는 MTP 암컷 |
|
다른 두 가지 뚜렷하게 보이는 특징은 윗면의 코와 가이드 홈(키)입니다. 암컷과 수컷은 함께 사용해야 합니다. |
사전 종료된 MTP 기술-극성 유형 B(크로스)

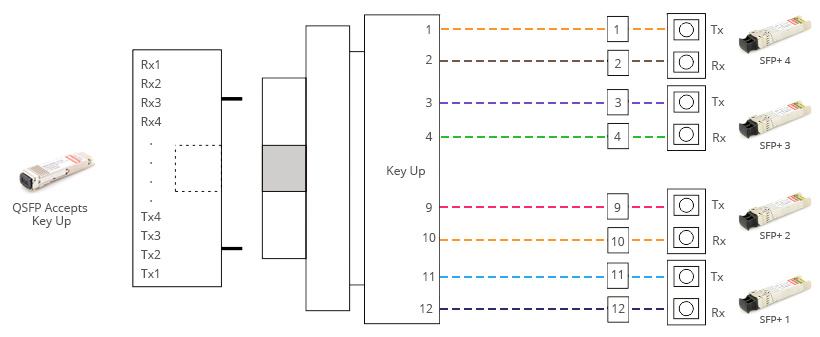

위의 응용 프로그램은 QSFP+ 포트를 (4)SFP+ 포트에 직접 연결하는 MTP-LC 하네스 케이블에 대한 것입니다.
많은 기존 DC 환경에서 LC-MTP 케이블은 스위치, 랙 패치 패널 및 주 분배 케이블 패널(MDA) 간의 고밀도 파이버 트렁크를 지원하는 데 사용됩니다.
예를 들어:
위의 8-파이버 MTP-LC 어셈블리는 Cisco Nexus 6000 시리즈의 QSFP 포트와 인터페이스하기 위해 한쪽 끝에 핀리스 커넥터를 사용합니다. 다른 쪽 끝에는 스위치의 SFP+ 포트에 대한 연결을 제공하는 4개의 LC 유니부트 커넥터가 있습니다. 어셈블리의 극성은 MTP 커넥터의 파이버를 외부에서 내부로 쌍으로 연결합니다. 따라서 파이버 1과 파이버 12는 듀플렉스 쌍이고 파이버 2와 파이버 11도 마찬가지입니다.
사전 종료된 MTP 기술-극성
그림 1: 유형 B(크로스)
그림 2: 유형 A(스트레이트 스루)
.jpg)
위의 적용은 QSFP+ 포트를 (4)SFP+ 포트에 직접 연결하는 MTP-LC 하네스 케이블에 대한 것입니다.
많은 기존 DC 환경에서 LC-MTP 케이블은 스위치, 랙 패치 패널 및 주 분배 케이블 패널(MDA) 간의 고밀도 파이버 트렁크를 지원하는 데 사용됩니다.
예를 들어:
위의 8-파이버 MTP-LC 어셈블리는 한쪽 끝에 핀리스 커넥터를 사용하여 Cisco Nexus 6000 시리즈의 QSFP 포트와 인터페이싱하고, 다른 쪽 끝에는 스위치의 SFP+ 포트에 연결을 제공하는 4개의 LC 유니부트 커넥터가 있습니다. 어셈블리의 극성은 외부에서 내부로 MTP 커넥터의 파이버를 쌍으로 연결합니다. 따라서 섬유 1과 섬유 12는 듀플렉스 쌍이며, 섬유 2와 섬유 11도 마찬가지입니다. 이는 MTP 유형 B(크로스)의 경우이며 유형 A(직선)의 경우도 비슷합니다.
MTP&MPO 차이
MTP라는 용어는 US Conec의 등록 상표이며, 현재 유럽과 미국의 광섬유 통신 분야에서 추세가 되고 있습니다.
MTP 8 파이버 분배
참고사항:
위의 두 가지 8 파이버 MTP 하네스 케이블 배열 방법 중에서 프로젝트에 가장 적합한 것을 선택해 주시기 바랍니다.
40/100GbE 프로젝트에서는 8개의 광섬유가 필요합니다.
조립 구조 그림
12-파이버 미니 코어 케이블 구조

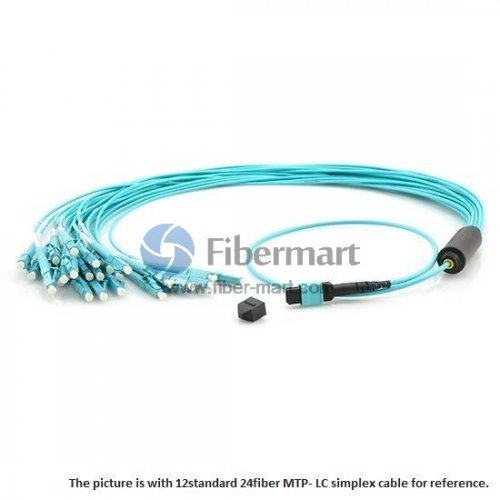

MTP 하이브리드 하네스 파이버 패치 케이블은 한쪽 끝에 MTP 커넥터, 다른 쪽 끝에 LC, FC, SC, ST 또는 MTRJ 커넥터가 종단되어 다양한 파이버 케이블 요구 사항을 충족합니다.
1. MTP 케이블의 기본 직경은 3.0mm입니다. 2. 분기 케이블의 직경은 0.9mm, 2.0mm로 선택할 수 있습니다. 다른 직경 표준에 대해서는 [email protected]
으로 문의하십시오 . 3. Fiber-Mart는 또한 풀링 아이를 사용자 정의 할 수 있으므로 필요한 경우 문의하십시오.
MTP/MPO 기계 및 테스트 장비
|
1 |
당사는 업계를 선도하는 고성능 연마 장비를 도입하였고, MT 페룰에 맞게 설계된 정밀 플레이트 홀더로 보완되었습니다. |
|
|
|
2 |
업계를 선도하는 3D 간섭계 장치는 MTP/MPO 연마 공정을 검증하며, 간섭계는 연마된 MT 페룰의 모든 매개변수가 업계 표준을 준수하고 초과하도록 해줍니다. |
|
|
|
3 |
3D 간섭 감지 후, 테스터의 유연성은 복잡하고 많은 수의 파이버가 포함된 케이블 어셈블리에 필요한 전체 범위의 광학 테스트를 제공합니다. |
MTP Termination
|
Type |
Single mode |
Single mode |
Multi mode |
|
(APC polish) |
(PC polish) |
(PC polish) |
|
Fiber count |
8, 12, 24 etc. |
8, 12, 24 etc. |
8, 12, 24 etc. |
|
Fiber type |
G652D, G657A1 etc. |
G652D, G657A1 etc. |
OM1, OM2, OM3 etc. |
|
Maximum Insertion Loss |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Low Loss |
Low Loss |
Low Loss |
|
≤0.35 dB |
≤0.70 dB |
≤0.35 dB |
≤0.70 dB |
≤0.35dB |
≤0.60dB |
|
Return Loss |
≥60 dB |
≥60 dB |
N/A |
|
Durability |
≥500 times |
≥500 times |
≥500 times |
|
Operating Temperature |
-40℃ ~ +80℃ |
-40℃~ +80℃ |
-40℃~ +80℃ |
|
Test Wavelength |
1310nm |
1310nm |
850nm |
Common Termination
|
Type |
Single mode |
Multi mode |
|
(UPC APC polish) |
(UPC polish) |
|
Insertion Loss |
≤0.30dB |
≤0.30dB |
|
Return Loss |
≥55 dB |
≥60 dB |
≥25 dB |
|
Durability |
≥1000 times |
≥1000 times |
|
Operating Temperature |
-40℃ ~ +80℃ |
-40℃ ~ +80℃ |
|
Test Wavelength |
1310nm |
850nm |
참고: 다양한 멀티모드 파이버의 최대 대역폭
OM1 – 62.5um 코어 – 10GBit 최대 33미터, 기가비트 최대 300m
OM2 – 50um 코어 – 10GBit 최대 82미터, 기가비트 최대 500m
OM3 – 50um 코어, 레이저 최적화 – 10GBit 최대 300미터, 기가비트 최대 1000m
OM4 – 50um 코어, 레이저 최적화 – 10GBit 최대 550미터, 기가비트 최대 1000m
Make To Order
|
Fiber Type |
Fiber Standard |
Fiber Count |
Cable Type |
Termination |
Cable Length(m) |
Breakout Length 1&2(Inches) |
Breakout Termination |
Polish Type |
OM4
OM3
OS1/2
OM2
OM1 |
12 Fibers |
8~144 Fibers |
LSZH Bunch
LSZH Ribbon
Riser Bunch
Riser Ribbon |
First Connector:
MTP Female
MTP Male |
1~999 |
12~99
(36" is typical) |
3.0mm |
UPC
APC |
|
24 Fibers |
24~144 Fibers |
Second Connector:
LC Duplex/LC Simplex
SC Duplex/SC Simplex
ST Duplex/ST Simplex
FC Duplex/FC Simplex |
0.9μm (standard)
2.0mm
3.0mm |
참고사항:연마 커넥터(A): PC(멀티모드), APC 8°(싱글모드)
연마 커넥터(B): PC(멀티모드/싱글모드), APC 8°(싱글모드)
분기 길이(B): 총 길이 1m에 대해 0.5m/0.3m
보호 커넥터 유형: IP20
패치 코드 유형: 미니코어 케이블, 원형
