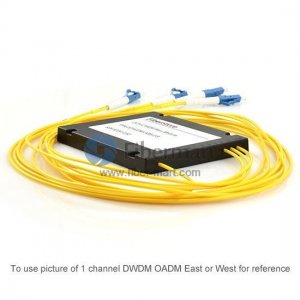

9채널 DWDM OADM 동쪽 또는 서쪽 ABS Pigtailed 모듈 심플렉스
동서 교통을 위한 Simplex DWDM OADM
Simplex DWDM/AD 모듈은 동쪽-서쪽 트래픽을 위해 듀얼 파이버 Simplex DWDM MUX 또는 DEMUX 링크를 통해 선택된 파장을 추가(다중화)하고 삭제(역다중화)합니다.
Fiber-Mart DWDM OADM(DWDM/AD) 모듈은 Dense Wavelength Division Multiplexing(DWDM) Optical Add and Drop Multiplexers(OADM)입니다. 여기서 "추가"와 "드롭"은 기존 다중 파장 WDM 신호에 하나 이상의 새로운 파장 채널을 추가하고 하나 이상의 채널을 드롭(제거)하여 해당 신호를 다른 네트워크 경로로 전달하는 장치의 기능을 말합니다.
고성능 필터 기술을 사용하는 DWDM/AD는 하나 또는 여러 개의 DWDM 채널을 하나 또는 두 개의 파이버에 광학적으로 추가/드롭하도록 설계된 수동형 광 추가/드롭 멀티플렉서입니다. Metro-Core, Metro-Access 및 Enterprises에 이상적인 솔루션으로, 지점 간, 링 또는 버스 구성 애플리케이션에서 기존 파이버의 대역폭 용량을 확장하는 유연하고 비용 효율적인 솔루션 제품군을 구성합니다.
추가/드롭 채널은 장비 측의 모든 Fiber-Mart DWDM 트랜시버와 인터페이스되며, 고객 요청에 따라 Monitor Port, 1310nm 패스밴드 포트, Express 포트와 같은 옵션 포트 구성도 제공합니다. 100GHz 또는 200GHz(0.8/1.6nm), 19인치 랙 마운트, LGX 모듈 또는 Pigtailed ABS 상자 포장으로 제공됩니다.
전면 패널 세부 정보
-
a
공통 포트:
서쪽 및 동쪽 트래픽의 트렁크 입력 및 출력.
LC, SC, ST 및 FC 커넥터 사용 가능.
b
특정 파장에 대한 추가/삭제 포트:
서쪽 또는 동쪽에서 추가 및 삭제.
LC, SC, ST 및 FC 커넥터 사용 가능.
ITU-T G.657A1 DWDM 표준, 100GHz 그리드 준수.
메모:
-
실제 레이아웃은 선택한 커넥터 유형과 기타 요인에 따라 달라집니다. 그러나 주요 구성은 동일하게 유지됩니다.
-
고객 선택에 따라 이러한 멀티플렉서에 대한 익스프레스 포트, 모니터 포트, 1310nm 패스밴드 포트 및 1550nm 포트와 같은 선택적 포트 구성을 제공합니다. 자세한 내용은 [email protected]으로 문의하세요.
-
1310nm 레거시 SDH/SONET과 함께 사용할 경우 CWDM 파장 1270, 1290, 1310, 1330 및 1350nm를 사용하면 안 됩니다.
-
1550nm 레거시 SDN/SONET과 함께 사용할 경우 CWDM 파장 1510, 1530, 1550, 1570 및 1590nm을 사용하면 안 됩니다.
상품 상세정보
-
9채널 DWDM OADM
-
1 x 입력 포트 + 1 x 출력 포트
-
서쪽 또는 동쪽 트래픽을 위한 모든 추가/삭제 채널: 100GHz 그리드(0.8nm). 참고: 200GHz 그리드(16nm)도 요청 시 제공 가능
-
ABS 박스 피그테일 하우징
-
익스프레스 DWDM 제품군을 보완하는 OADM
-
ITU-T G.657A1 DWDM 표준 준수
-
최대 10Gbp 애플리케이션에 대한 프로토콜 및 속도 투명
-
최대 80km의 메트로 거리
-
전원 공급 장치 필요 없음
-
고객 선택에 따라 Monitor, Express 포트와 같은 구성 포트가 장착되어 있음(옵션 참조)
-
전면 패널에는 고객 선택에 따라 어댑터가 장착되어 있음(옵션 참조)
-
ISO 9001 제조 시설
하우징의 기계적 세부 사항
참고: 여기에 표시된 도면은 치수만 보여줄 뿐 모듈의 구체적인 구성을 보여주지 않습니다.
