Achromat 렌즈 섬유 콜리메이터 1550nm 2M 단일 섬유 SMF 4mm OD, 피그테일 유형

Fibermart는 광섬유에서 나오는 빛을 원하는 빔 직경 또는 스폿 크기로 시준하거나 초점을 맞추도록 설계된 낮은 역반사 기능을 갖춘 완전한 광섬유 콜리메이터 및 포커서 라인을 제공합니다. 회절 제한 렌즈를 활용하면 수 마이크론의 스폿 크기를 얻을 수 있습니다. 이러한 장치는 레이저 다이오드, 포토다이오드, 음향광학 변조기 및 기타 광섬유 장치와 함께 사용할 수 있습니다.

콜리메이터와 포커서는 일치하는 쌍으로 사용되어 광학 장치 안팎으로 빛을 결합할 수 있습니다. 이는 장치의 섬유 포장에 이상적입니다. 콜리메이터의 경우 시준된 빔 직경(BD)과 전체 발산각(DA)은 렌즈의 초점 거리(f), 코어 직경(a) 및 섬유 개구수(NA)에 따라 달라집니다. 시준된 빔 특성은 다음과 같습니다. by:BD(mm) = 2 x f(mm) x NADA(mrad) = a(åm) / f(mm)위 공식을 사용할 때는 주의하시기 바랍니다.

섬유 제조업체에서는 개구수에 대한 다양한 정의를 사용합니다. 예를 들어, 50%, 13.5%(1/e2), 5% 및 1% 강도 수준을 기반으로 한 정의가 모두 사용됩니다. FM 표준 표에는 각 섬유 유형에 사용되는 정의와 값을 1/e2 값으로 변환하는 변환 계수가 나열되어 있습니다. Fibermart는 가능한 경우 빔 직경 계산에 1/e2 정의를 사용합니다.

특징:

•고출력 핸들링

•견고하고 컴팩트한 디자인

•낮은 삽입 손실•낮은 역반사

•넓은 파장 범위

•광범위한 빔 직경•GRIN, 비구면, 무색, 평면 볼록 및 양면 볼록 렌즈 사용 가능•단일 모드, 다중 모드 및 편광 유지섬유 버전•회절 제한 광학

•저렴한 비용!

신청:

•WDM 스플리터 및 통합 광학 장치를 포함한 광섬유 장치 패키징

•소스-파이버 커플링•파이버-검출기 커플링

•OCT 시스템

명세서:

• 파장: 180nm - 2000nm • 역반사: -35, -40, -50 및 -60dB

•편광 소멸 비율: 20, 25 또는 30dB

•빔 직경:0.2~22mm•스폿 크기:<5미크론만큼 작음

•파면 왜곡: O 4 ~ O 10

•삽입 손실: d0.6dB(60mm 간격),0.3dB(10mm 간격)

명세서

Type	Single Fiber	Dual Fiber
Grade	Premium	Premium
Wavelength (nm)	1310+30, 1550+30, 1310/1550+30, 980/1550+30 or custom wavelength
Insertion Loss (Typ.) (dB)	0.17	0.2
Insertion Loss (Max.) (dB)	0.2	0.28
Return Loss (Typ.)	65	65
Beam Diameter (mm)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)
Operating Temperature( ° C )	-20 ~+75
Storage Temperature ( ° C )	-40 ~+85
Dimensions (mm)	1.8(OD) Lens(Standard)	2.40x10 or 3.2x10 gold plated SS tube or 2.78x10 glass tube or custom size
1.0(OD) Lens(Mini-size)	1.40x9 or 2.8x10 gold plated SS tube 2.0x9 glass tube or custom size
Fiber Type	250um bare fiber or 900um tight buffer
At 10mm working distance and single wavelength. (Dual wavelength IL will increase by 0.1 dB)
At <1mm reflection working distance (RWD) and single wavelength.

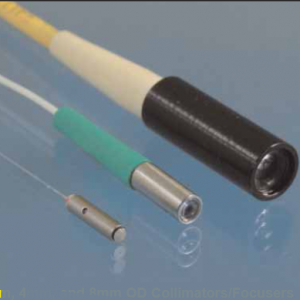

샘플 사진

치수

Fibermart Optical Collimator Datasheet

Datasheet to Download
