ASI/SD/HD/3G-SDI 비디오-광섬유 변환기 송신기+수신기

3G-SDI 비디오-광섬유 변환기(송신기+수신기 포함)

개요

직렬 디지털 인터페이스(SDI)는 SMPTE 조직에서 개발한 디지털 비디오 인터페이스 표준입니다.예를 들어, ITU-R, BT.656, SMPTE.259M은 방송 수준의 디지털 비디오 인터페이스를 정의합니다.1.485Gbit/s의 데이터 전송률을 제공하는 유명한 HD 직렬 디지털 인터페이스 표준(HD-SDI).더블 링크 HD-SDI 표준은 SMPTE 372M에 정의되어 있으며, 이 인터페이스는 2.970Gbit/s의 데이터 전송률을 제공할 수 있는 한 쌍의 SMPTE 292M 링크로 구성됩니다.디지털 영화나 HDTV 1080P에서 널리 사용되는 이 인터페이스는 기존 HDTV보다 더 나은 충실도와 해상도를 가질 수 있습니다.최근에는 단일 2.970Gbit/s 직렬 링크로 구성된 3G-SDI 인터페이스가 SMPTE 424M에 정의되어 더블 링크 HD-SDI를 대체할 것입니다.

이러한 표준은 방송 텔레비전 장치에서 압축되지 않고 암호화되지 않은 디지털 비디오 신호를 전송하는 데 사용되며, 필요에 따라 내장 오디오 및 타임 코드를 추가할 수도 있습니다.동축 케이블 전송의 경우 거리는 일반적으로 300m 미만입니다.SMPTE 297M에서 정의한 광섬유 사양은 장거리 전송이 최대 광섬유 길이 또는 리피터로 제한될 수 있습니다.일반적으로 SDI 및 HD-SDI는 전문가용 비전에만 적용됩니다.주파수 장치에서 다양한 라이센스 계약은 암호화되지 않은 디지털 인터페이스를 제한하여 Blu-Ray와 같은 소비자 장치 및 비디오 CR에서 개인이 사용하는 것을 금지합니다.

SDI 표준 목록(지원되는 색상으로 표시)

장점

압축이 없고 지연이 없는 라디오 및 텔레비전 수준 광 단말 장치로, 순수한 하드웨어 구조, 강력한 안정성, 높은 호환성, 내간섭성, 병리학적 코드 모듈 사용을 지원합니다.

매우 유연하며, 이를 기반으로 다양한 응용 시나리오에 따라 비디오, 독립 오디오, 데이터, 이더넷, 전화, 접점 폐쇄 및 기타 기능을 추가할 수 있습니다. 플러그 앤 플러그 유형의 보드 카드 디자인으로 2U 섀시에 장착할 수 있으며, 사용자가 통합 관리하고 유지보수하기 편리합니다.

표준 전송 거리는 최대 20KM이며, 광 모듈은 단일 멀티모드 호환성을 갖추고 있으며, 플러그 앤 플러그 광 모듈 설계로 현장의 실제 요구에 따라 광 모듈을 교체할 수 있으며, 조작이 간편하고, 플러그 앤 플레이 방식으로 디버깅이 필요 없습니다.

장거리 무선 및 텔레비전, 의료 수술 시스템, 고품질 비디오 및 오디오 전송 시스템, 원격 멀티미디어 교육, 화상 회의 시스템, 도시 지능형 교통 모니터링 시스템(ITS), 안전 도시, 군사 통신, 군사 모니터링 등에 널리 사용됩니다.

특징

1. DVB-ASI, SMPTE424M, SMPTE292M 및 SMPTE259M(C) 표준을 준수합니다.

2. 완전한 디지털 처리 기술을 사용하여 선명한 이미지, 색상 위상차가 없습니다.

3. APC 회로를 사용하여 일정한 출력 광전력, 넓은 동적 범위를 제공합니다.

4. CWDM 기술은 다중 채널 신호 전송, 대용량, 업그레이드 용이성을 구현합니다.

5. 입력에는 케이블 전송 손실을 보상하기 위한 케이블 밸런스가 있습니다.

6. 출력 클록 복구 감소 신호 지터 회로를 사용하면 왜곡 신호를 매우 잘 처리할 수 있습니다.

7. 최대 80m의 입출력 케이블 전송 거리(BELDEN8281 케이블);

8.산업용 디자인, 모듈형 디자인으로 장비의 신뢰성과 유연성이 향상되었습니다.

9. 단일 멀티모드 호환성, 최대 20km의 릴레이 거리 없음;

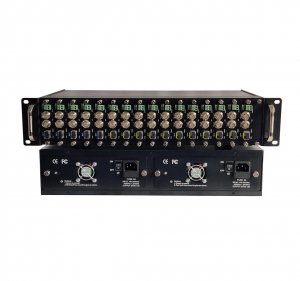

10.벽면 장착형, 1U 랙 유형, 플러그인 카드 디자인, 2U 16슬롯 섀시 지원, 이중 백업 전원 공급 장치;

11. 병리학적 신호 지원(선택 사항):

PLL 신호; SDI 위상 잠금 루프의 잠금 상태를 감지합니다. 광 터미널의 위상 잠금 링이 어떤 장면에서도 잠금 없이 정상적으로 작동할 수 있는지 확인합니다.

이퀄라이저 신호; 이는 이퀄라이저의 설계 상태를 실제로 반영합니다. 특정 범위 내에서 서로 다른 거리의 동축 케이블 신호를 효과적으로 균형화하고 처리하여 신호의 무결성을 보장합니다.

SDI 매트릭스 신호; 위의 두 신호를 합성합니다. 낮이든 밤이든, 어떤 장면에서 생성된 영상도 효과적인 전송을 보장할 수 있습니다.

12. 플러그 앤 플레이, 설정이 필요 없음

13. 장치는 쌍으로 사용됩니다. 장치는 송신기와 수신기로 구분됩니다.

기술 지수
