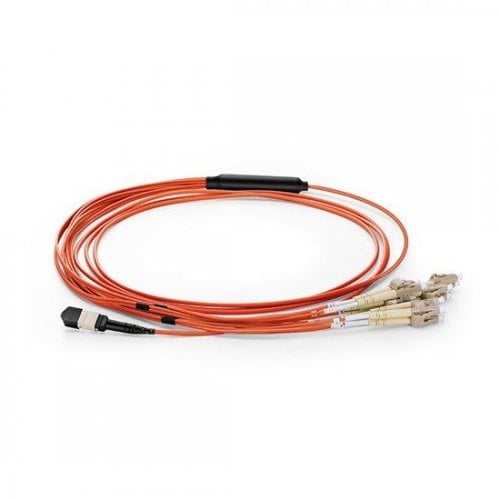

MPO 브레이크아웃 케이블 12파이버 멀티모드 OM2 12스트랜드 3.0mm LSZH/라이저
MTP는 고밀도 광섬유 사전 연결 시스템으로, 일반적으로 3가지 분야에서 사용됩니다. 고밀도 환경을 갖춘 데이터 센터 애플리케이션, 건물에 연결된 광섬유, 광섬유 장비의 내부 커넥터 애플리케이션.
Fiber-MART의 MTP 파이버 패치 케이블은 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준을 준수합니다.
10G에서 40G/100G 데이터 센터로의 업그레이드에 널리 사용할 수 있습니다.
MTP 커넥터
 |
 |
|
핀이 달린 MTP 남성 |
핀이 없는 MTP 암컷 |
|
또 다른 뚜렷하게 보이는 특징은 윗면에 있는 코와 가이드 홈(키)입니다. 암컷과 수컷은 함께 사용해야 합니다. |
사전 종료된 MTP 기술-극성 유형 B(크로스)
위의 응용 프로그램은 QSFP+포트를 (4)SFP+포트에 직접 연결하는 MTP-LC 하네스 케이블에 대한 것입니다.
기존 DC 환경에서는 LC-MTP 케이블이 스위치, 랙 패치 패널, 주 배전 케이블 패널(MDA) 간의 고밀도 파이버 트렁크를 지원하는 데 사용됩니다.
예를 들어:
위의 내용은 8파이버 MTP-LC 조립품으로, 한쪽 끝에는 Cisco Nexus 6000시리즈의 QSFP 포트와 인터페이스하기 위한 핀리스 커넥터를 사용하고, 다른 쪽 끝에는 스위치의 SFP+포트에 연결을 제공하는 4개의 LC 유니부트 커넥터가 있습니다. 이 조립품의 극성은 MTP 커넥터의 파이버를 외부에서 내부로 쌍으로 연결합니다. 따라서 파이버 1과 파이버 12는 듀플렉스 쌍이고, 파이버 2와 파이버 11도 마찬가지입니다.
MTP&MPO 차이
MTP라는 용어는 US Conec의 등록 상표이며, 이는 현재 유럽과 미국의 광섬유 통신 분야에서 추세가 되고 있습니다.
조립 구조 그림
12-Fiber 미니코어 케이블 구조
MTP 하이브리드 하네스 파이버 패치 케이블은 한 쪽 끝에 MTP 커넥터가 있고 다른 쪽 끝에는 LC, FC, SC, ST 또는 MTRJ 커넥터가 있어 다양한 파이버 케이블 요구 사항을 충족합니다.
1. MTP 케이블의 기본 직경은 3.0mm입니다. 2. 분기 케이블의 직경은 0.9mm, 2.0mm로 선택할 수 있습니다. 다른 직경 표준에 대해서는 [email protected]
으로 문의해 주십시오 . 3. Fiber-MART는 또한 풀링 아이를 맞춤 제작할 수 있습니다. 필요하시면 언제든지 문의해 주십시오.
MTP/MPO 기계 및 테스트 장비
|
1 |
당사는 업계를 선도하는 고성능 연마 장비를 도입하였고, MT 페룰에 맞게 설계된 정밀 플레이트 홀더로 보완되었습니다. |
|
|
|
2 |
업계를 선도하는 3D 간섭계 장치는 MTP/MPO 연마 공정을 검증하며, 간섭계는 연마된 MT 페룰의 모든 매개변수가 업계 표준을 준수하고 초과하도록 해줍니다. |
|
|
|
3 |
3D 간섭 감지 후, 테스터의 유연성은 복잡하고 많은 수의 파이버가 포함된 케이블 어셈블리에 필요한 전체 범위의 광학 테스트를 제공합니다. |
MPO 종료
|
유형 |
싱글모드 |
싱글모드 |
멀티모드 |
|
(APC 폴리쉬) |
(PC 광택) |
(PC 광택) |
|
섬유질 수 |
8, 12, 24 등 |
8, 12, 24 등 |
8, 12, 24 등 |
|
섬유 종류 |
G652D, G657A1 등 |
G652D, G657A1 등 |
OM1, OM2, OM3 등 |
|
최대 삽입 손실 |
엘리트 |
기준 |
엘리트 |
기준 |
엘리트 |
기준 |
|
낮은 손실 |
낮은 손실 |
낮은 손실 |
|
≤0.35dB (데시벨) |
≤0.75dB (데시벨) |
≤0.35dB (데시벨) |
≤0.75dB (데시벨) |
≤0.35dB |
≤0.60dB |
|
반사 손실 |
≥60dB |
≥60dB |
없음 |
|
내구성 |
≥500회 |
≥500회 |
≥500회 |
|
작동 온도 |
-40 ~ +80 |
-40 ~ +80 |
-40 ~ +80 |
|
테스트 파장 |
1310nm |
1310nm |
850nm |
공통 종료
|
유형 |
싱글모드 |
멀티모드 |
|
(UPC APC 폴리쉬) |
(UPC 폴란드어) |
|
삽입 손실 |
≤0.30dB |
≤0.30dB |
|
반사 손실 |
≥55dB 이상 |
≥60dB |
≥25dB 이상 |
|
내구성 |
≥1000회 |
≥1000회 |
|
작동 온도 |
-40 ~ +80 |
-40 ~ +80 |
|
테스트 파장 |
1310nm |
850nm |
참고: 다양한 멀티모드 파이버의 최대 대역폭
OM1 – 62.5um 코어 – 10GBit 최대 33미터, 기가비트 최대 300m
OM2 – 50um 코어 – 10GBit 최대 82미터, 기가비트 최대 500m
OM3 – 50um 코어, 레이저 최적화 – 10GBit 최대 300미터, 기가비트 최대 1000m
OM4 – 50um 코어, 레이저 최적화 – 10GBit 최대 550미터, 기가비트 최대 1000m
주문 제작
|
섬유 유형 |
섬유 표준 |
섬유질 수 |
케이블 유형 |
종료 |
케이블 길이(m) |
브레이크아웃 길이 1&2(인치) |
브레이크아웃 종료 |
폴란드어 유형 |
OM4
OM3
OS1/2
OM2
OM1 |
12개의 섬유 |
8~144개의 섬유 |
LSZH 번치
LSZH 리본
라이저 번치
라이저 리본 |
첫 번째 커넥터:
MPO 여성
MPO 남성 |
1~999 |
12~99
(일반적으로 36인치) |
3.0mm |
유피씨에이
피씨 |
|
24 섬유 |
24~144개의 섬유 |
두 번째 커넥터:
LC 듀플렉스/LC 심플렉스
SC 듀플렉스/SC 심플렉스
ST 듀플렉스/ST 심플렉스
FC 듀플렉스/FC 심플렉스 |
0.9μm(표준)
2.0mm
3.0mm |
메모:
연마 커넥터(A) : PC(멀티모드), APC 8°(싱글모드)
연마 커넥터(B) : PC(멀티모드/싱글모드), APC 8°(싱글모드)
분기 길이(B): 0.8m
보호 커넥터 유형: IP20
패치 코드 유형: 미니코어 케이블, 라운드
