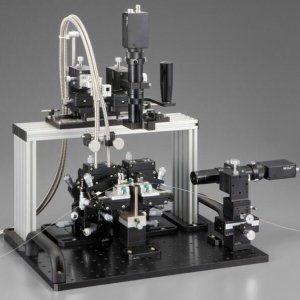

반자동 에폭시 디스펜서와 UV 경화 시스템을 갖춘 광칩-광섬유 어레이 장치 결합을 위한 광섬유 정렬 스테이지. 워크플로 소프트웨어로 제어되며 광섬유 생산 라인과 연구실에 이상적입니다!

PLC 스플리터 제조 및 PLC 파이버 칩 및 파이버 어레이 피그테일링, 파이버 어레이 정렬, 파이버 도파관 커플링을 위한 저렴하고 컴팩트하며 고정밀이고 기동성이 뛰어난 수동 정렬 장비

Sunma Instrument Company는 평면 광파 회로(PLC) 제조를 위한 차세대 수동 및 자동 정렬기를 개발합니다. 이 제품군은 비용 효율적인 고정밀 모션 제어 기능과 컴팩트한 기계 설계를 자랑합니다. 이 광학 정렬 장비는 정밀한 위치 조정 및 안정성을 보장하는 광섬유 정렬 스테이지와 여러 광섬유를 동시에 처리할 수 있는 광섬유 어레이 정렬 기능을 갖추고 있습니다. 또한, 광섬유 도파관 결합을 지원하여 광섬유와 도파관 간의 효율적인 광 전송을 가능하게 합니다. 고품질 부품을 사용하여 시스템을 조립하여 고정밀 및 반복 모션 애플리케이션을 보장합니다. 고객의 애플리케이션에 따라 OEM 맞춤형 수동, 반자동 및 완전 자동 시스템을 제공합니다.

2일간의 무료 교육, 설치 및 교정을 모두 무료로 제공합니다.

특징:

고안정성 스테인리스 스틸 초정밀 선형 스테이지
높은 반복성 스테인리스 스틸 고정 장치 및 지그
고정밀도 및 반복성 있는 광파관 정렬을 위한 고해상도 모션 플랫폼 및 마이크로미터
컴팩트하고 기동성이 뛰어난 디자인
모듈식 설계, 압전 및 모터 구동 반자동 정렬 시스템으로의 원활한 업그레이드

응용 프로그램:

실리콘 도파관 정렬/결합
1xN 스플리터
2xN 스플리터
배열된 도파관 격자
콜리메이터
특수/맞춤형 광섬유 및 기타 관련 광도파관 정렬

시스템 구성:

PLC 스플리터 정렬 시스템

명세서:

이동 ( XYZ축 )
요소	Sunma 562 ULTRAlignTM 정밀 다축 위치 결정 시스템
이동 범위(mm)	XYZ: 13mm (X, Z 선택 25mm)
액추에이터 분해능(μm)	SM-13(0.5); DM-13(0.05)
하중 용량(N)	156
재료	모든 스테인리스 스틸
회전 ( PitchθX-YawθY-RollθZ 축 )
요소	NP-YP1(피치-요); NP-R1(롤)
이동 범위(mm)	θX:6mm, θY:6mm, θZ:12mm (±3°)
분해능(μm)	NP-YP1(0.01°), NP-R1(0.0004°)
재료	스테인리스 스틸/알루미늄
압형
(특허 출원 중) 범용 파이버 어레이 홀더 × 2
(특허 출원 중) 범용 1×N 스플리터 홀더(1×2 ~ 1×64)× 1
비전
카메라 유형	CCD×3
조명	LED 바 라이트(상단, 측면)
운동	100mm(요청에 따라) 6mm 또는 13mm 수동 XY 스테이지

Sunma Automated Fiber Waveguide Alignment System User Manual 2025

Sunma SemiAutomated Fiber Waveguide Alignment Stages Installation Manual 2025

Datasheet to Download
