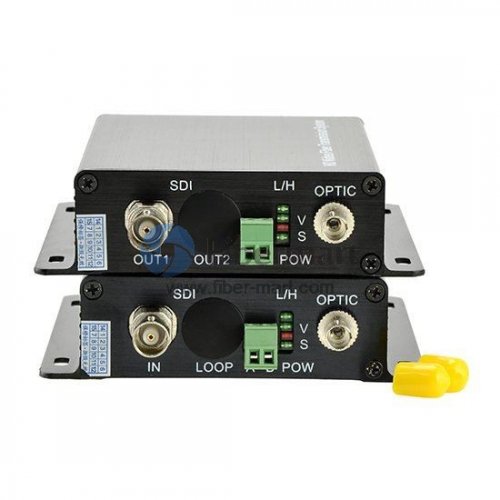

광섬유 송신기 및 수신기 세트를 통한 미니 1채널 단방향 HD-SDI

FM SKU#:SKU0165C2
Model#:FM3010M-T/R
MFG PART#:

SM 단방향 광섬유 송신기 및 수신기 세트 FC 커넥터 20km를 통한 미니 1채널 HD-SDI

HD SDI 비디오 신호는 단일 광섬유를 통해 왜곡 없는 고품질 장거리 전송이 가능합니다.
이 비디오-광섬유 변환기 시리즈는 안정적인 성능, 선명한 화질, 장치 본체의 LED 상태 표시에 대한 높은 안정성을 갖추고 있습니다.
장치의 작동 상태를 시각적으로 관찰할 수 있습니다.
동시에 스위치 값, 전압, 작동 상태 및 기타 역방향 유용한 신호 정보는 RS485 데이터로 제어할 수 있습니다. 이는 다양한 고객의 요청이 있을 때 장치를 더욱 유연하게 만듭니다.

FM3010M은 미니형 HD-SDI 광섬유 송신기 및 수신기 세트입니다. 내장 데이터 유무에 관계없이 SMPTE 424M-2006, 292 및 259에 따라 HD/SD-SDI는 물론 단일 모드 또는 다중 모드 광섬유를 통해 DVB-ASI를 전송할 수 있습니다. 신호는 광섬유 전송 전에 균등화되고 다시 클럭됩니다. 송신기는 리클럭킹되고 균등화된 SDI 루프아웃 기능을 갖추고 있습니다. 수신기에는 두 개의 리클럭킹되고 균등화된 SDI 출력이 있습니다.
그리고 HD-SDI 단방향 광섬유 송신기는 HD-SDI 단방향 광섬유 수신기와 함께 작동해야 합니다. 웹 사이트의 가격은 쌍(Pair) 가격입니다.

특징

• CRAFT: 비압축 기술
• 비디오 사양: 1080P 30Hz
• 전송 거리: 20km
• 섬유 유형: 단일 모드 심플렉스
• 하나의 광섬유를 통한 1채널 단방향 HD-SDI 및 1채널 역방향 RS485/RS232/RS422 데이터 및 1채널 아날로그 오디오
• 19.4Mb/s ~ 1.485Gb/s 범위
• SMPTE 292M(1.485Gb/s) 클럭 복구
• 모든 SMPTE 295M 표준, 143Mb/s - 360Mb/s 지원
• SMPTE 305M(SDTi), SMPTE 310M(19.4Mb/s), SMPTE 344M(540Mb/s), M2S 및 DVB-ASI(270Mb/s) 표준 지원
• 출력 파장 1310nm, 1550nm 및 16가지 유형의 CWDM(ITU-T G.694.2 호환)
• 150m 자동 케이블 균등화, 아래의 모든 속도는 1.485Gb/s(Belden 1694A)
• 작업 조건 및 중요 매개변수를 모니터링하는 LED 상태 표시
• 선택적 네트워크 관리 시스템

응용

• 원격 OB 밴/트럭 비디오 피드
• 방송 스튜디오 카메라 피드
• 장거리 신호 전송
• TV 방송국/화상 회의
• 강의실 프로젝터 연결
• 의료/수술실 방송
• 화상 회의 통화 구축
• 소규모 기업 캠퍼스 영상 링크

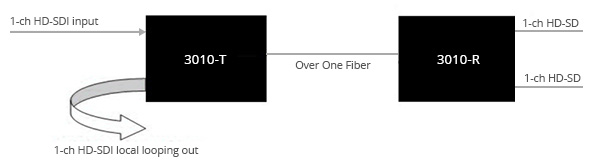

제품 연결 다이어그램

HS-SDI 전송에 대한 설명:
1. 비디오 인터페이스: HD SDI 비디오 입력(전송할 신호용 입력)
2. 광섬유 비디오 트랜시버 마크:

T: 광섬유 송신기
R: 광섬유 수신기
전원 표시등(전원이 켜지면 ON, 꺼지면 꺼짐)
TX: 광 신호를 수신하면 rns가 켜집니다. 광신호가 수신되지 않으면 꺼집니다.

3. SDI-DATA: SDI 신호가 입력되면 켜집니다. 없을 때 꺼집니다.

485/232: 역방향 데이터 신호 출력이 있을 때 켜지고, 없을 때 꺼집니다.

4. 데이터 인터페이스: 역방향 데이터 출력(광 수신으로 전송된 데이터 전송용)

왼쪽: 데이터 출력의 양극 단자
중간: 데이터 출력의 음극 단자
오른쪽: 접지 단자(RS485/232 이중선에는 필요하지 않음)

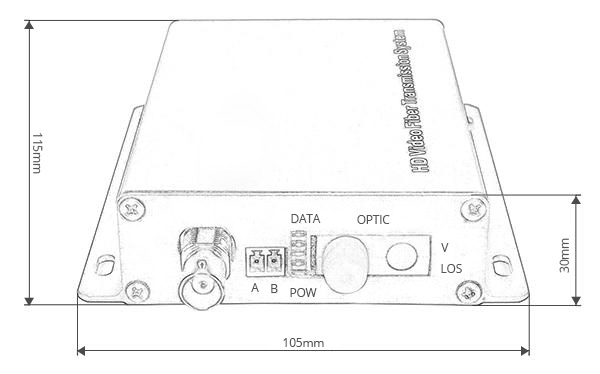

치수

참고: 치수는 RS485 데이터 포트에 적합합니다. RS232/RS422 데이터 포트를 추가하면 장비 크기는 210 x 180 x 30mm가 됩니다.


주문제작(정보확장)

메모:
1. 날짜 포트: 독립형 장비의 경우 최대 4채널일 수 있으며, 1U 랙 마운트 패키징의 경우 8채널 이상에서 사용할 수 있습니다. 요구 사항이 있는 경우 [email protected]으로 이메일을 보내 문의해 주세요.
2.Fiber 포트: FC 및 ST를 사용할 수 있으며 SC/LC 커넥터의 경우 Fiber-Mart에서 커넥터 변환을 위한 해당 패치 케이블을 무료로 제공합니다.
