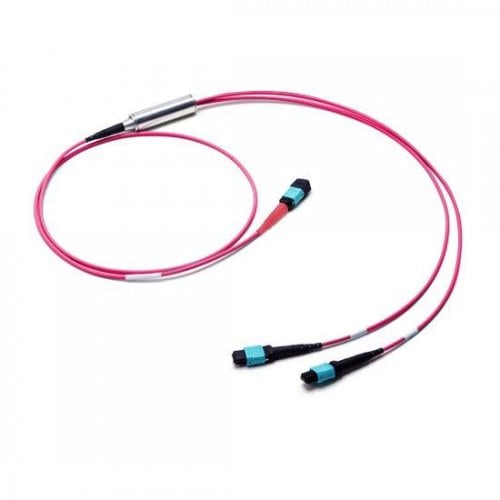

24 스트랜드 MTP(암) - 2x12 스트랜드 MTP(암) 상호 연결 변환 하네스 케이블
|
파이버 커넥터 |
1xMTP에서 2xMTP로 |
재킷 외경 |
3.0mm(3.0mm) |
|
섬유 카테고리 |
50/125m MM(OM4) |
성별 |
여성에서 여성으로 |
|
섬유질 수 |
24 |
테스트 파장 |
850nm |
|
삽입 손실 |
0.6데시벨 |
반사 손실 |
20데시벨 |
|
극성 |
B형(풀플립) |
내구성 |
500번 |
|
작동 온도 |
-40 ~ 80도 |
섬유 등급 |
G651 |
|
화염 등급 |
LSZH |
아우터 재킷 색상 |
마젠타 |
특징 및 이점
|
종료 오류 제거, 최소 설치 시간 각 케이블은 낮은 삽입 손실 및 역반사에 대해 100% 테스트됨 최적화된 성능 - MTP 및 개별 프리미엄 커넥터 40GbE 및 100GbE 병렬 광 네트워크 지원 IEC-61754-7 및 TIA-604-5(FOCIS-5) 표준 준수
|
|
케이블 극성 - 유형 B 크로스오버(풀 플립)
올바른 광섬유 케이블 유형을 선택하는 방법
PS: OM4와 OM3 파이버 모드의 차이점은 다음과 같습니다
. 1. OM4는 VCSEL 레이저 전송을 위해 특별히 개발되었으며 최대 550m(OM3의 경우 300M)의 10기가비트/초 링크 거리를 허용합니다.
2. OM4의 유효 모달 대역폭은 OM3의 두 배 이상입니다.
3. OM4 패치 케이블의 경우 4700MHz.km인 반면 OM3의 경우 2000MHz.km입니다.
|
지정 |
섬유 직경(m) |
유형 |
10Gbps 이더넷 10GBASE SR/LR |
40Gbps 이더넷 40GBASE SR4/PLRL4 |
100Gbps 이더넷 100GBASE SR10/IR4 |
|
OM1 |
62.5/125 |
멀티모드 |
33 미터 (SR) |
지원되지 않음 |
지원되지 않음 |
|
OM2 |
50/125 |
멀티모드 |
82미터(SR) |
지원되지 않음 |
지원되지 않음 |
|
OM3(레이저 최적화) |
50/125 |
멀티모드 |
300 미터 (SR) |
100미터(SR4) |
100미터(SR10) |
|
OM4(레이저 최적화) |
50/125 |
멀티모드 |
400 미터 (SR) |
150미터(SR4) |
150미터(SR10) |
|
싱글모드 |
9/125 |
싱글모드 |
1310nm에서 10KM(LR) |
1km(PLRL4) |
2km(IR4 PSM) |
100GBASE SR10 CFP에서 40GBASE SR4 QSFP+ 마이그레이션 네트워크용 Type B MTP-암 케이블링
고품질 MTP 케이블 보증
a. 고성능 연마 기계이며, MT 페룰용으로 설계된 정밀 플레이트 홀더로 보완되었습니다.
b. 3D 간섭계는 MTP/MPO 연마 공정을 검증하고 연마된 MT 페룰의 모든 매개변수가 산업 표준을 준수하고 초과하도록 합니다.
c. 테스터의 유연성은 복잡하고 섬유 수가 많은 케이블 어셈블리에 필요한 전체 범위의 광학 테스트를 제공합니다.
