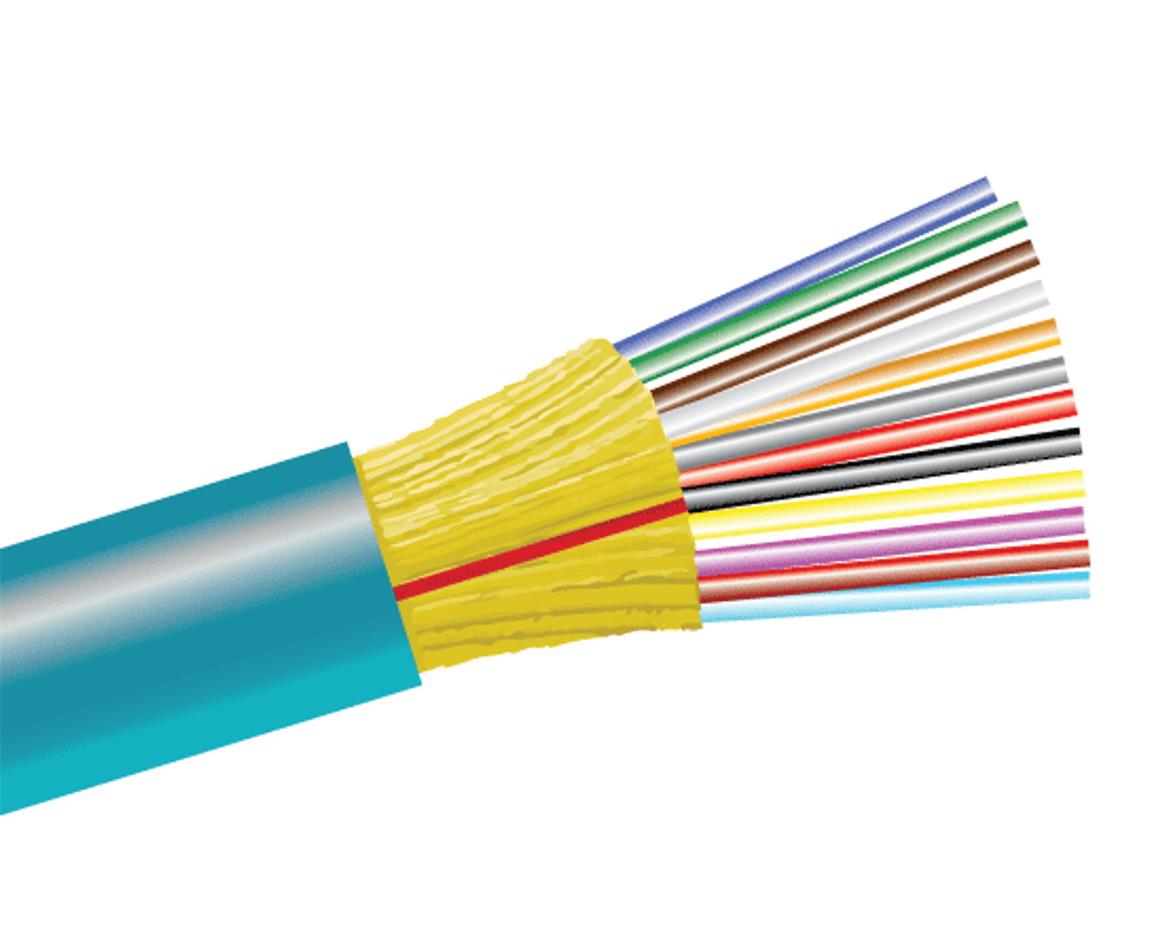

더 빠른 속도, 더 긴 전송 거리, 더 높은 대역폭에 대한 수요가 급증하는 현대 데이터 통신 환경에서, 12가닥 광섬유 케이블은 고성능 네트워크 인프라의 초석으로 부상했습니다. 각각 정밀한 9미크론 코어를 가진 12개의 개별 싱글모드 광섬유 가닥으로 구성된 이 특수 케이블은 탁월한 신호 선명도와 최소한의 손실을 제공하도록 설계되어 대도시 네트워크, 대규모 데이터 센터, 장거리 통신 시스템에 필수적인 제품입니다. 이 케이블의 핵심에는 종종 간과되는 핵심 구성 요소인 커넥터가 있습니다. 12가닥 광섬유 케이블에 적합한 커넥터 유형은 최적의 네트워크 성능과 값비싼 신호 중단의 차이를 가져올 수 있습니다. 이 가이드에서는 12가닥 광섬유 케이블의 주요 커넥터 유형, 고유한 특성, 그리고 특정 애플리케이션에 적합한 옵션을 선택하는 방법을 자세히 설명합니다.
12가닥 광섬유 케이블 성능에서 커넥터의 역할 이해
특정 커넥터 유형을 살펴보기 전에, 커넥터가 12가닥 광섬유 케이블의 성능에 왜 그렇게 중요한지 이해하는 것이 중요합니다. 기존 구리 케이블과 달리, 광섬유 케이블은 광 신호를 통해 데이터를 전송하는데, 이 신호는 연결 지점의 정렬 불량, 오염 또는 반사율에 매우 민감합니다. 12가닥 광섬유 케이블용으로 잘 설계된 커넥터는 광 신호가 케이블이나 장치 간에 원활하게 전달되도록 하여 두 가지 중요한 문제, 즉 삽입 손실(빛이 커넥터를 통과할 때 신호 강도가 감소하는 현상)과 반사 손실(빛이 광원으로 반사되어 데이터 전송을 방해하는 현상)을 최소화합니다.
12가닥 광섬유 케이블의 경우, 커넥터는 공간 효율성과 관리 용이성에도 중요한 역할을 합니다. 케이블이 12개의 광섬유를 하나의 외피로 묶기 때문에, 커넥터는 신호 무결성을 저해하거나 케이블 설치 공간을 늘리지 않으면서 여러 가닥의 광섬유를 수용해야 합니다. 이는 특히 데이터 센터 배전반과 같이 1인치의 공간도 중요한 고밀도 네트워크 환경에서 매우 중요합니다. 네트워크 프레임 간 백본 연결이나 패치 패널 연결에 사용되는 커넥터 유형은 12가닥 광섬유 케이블이 최신 데이터 시스템의 엄격한 요구 사항을 충족하는 능력에 직접적인 영향을 미칩니다.
12가닥 광섬유 케이블용 주요 커넥터 유형
12가닥 광섬유 케이블은 다양한 산업 표준 커넥터 유형과 호환되며, 각 커넥터는 특정 성능, 공간 및 애플리케이션 요구 사항을 충족하도록 설계되었습니다. 가장 일반적인 옵션, 장점 및 이상적인 사용 사례에 대한 자세한 내용은 다음과 같습니다.
LC 커넥터: 고밀도 12가닥 광섬유 케이블 구축을 위한 컴팩트한 선택
LC 커넥터는 12가닥 광섬유 케이블에 가장 널리 사용되는 옵션이며, 그 이유는 충분합니다. 기존 SC 커넥터의 약 절반 크기인 소형 폼팩터는 공간 효율성을 극대화하여 데이터 센터나 통신실과 같은 고밀도 환경에 적합합니다. 12가닥 광섬유 케이블의 경우, LC 듀플렉스 커넥터가 표준으로 사용됩니다. LC 듀플렉스 커넥터는 두 개의 광섬유를 동시에 종단할 수 있어 케이블의 12가닥을 작고 관리하기 쉬운 구성으로 패키징할 수 있습니다.
LC 커넥터는 UPC(Ultra Physical Contact)와 APC(Angled Physical Contact)의 두 가지 광택 유형으로 제공됩니다. UPC 광택 LC 커넥터는 낮은 반사율(반사 손실 ≥50dB)을 제공하며, 클라우드 인프라 및 광역 통신망(MAN)을 포함한 대부분의 12가닥 광섬유 케이블 애플리케이션에 이상적입니다. 녹색 하우징으로 식별 가능한 APC 광택 LC 커넥터는 더욱 낮은 역반사율(반사 손실 ≥60dB)을 제공하며, 수동 광 네트워크 (PON) 또는 12가닥 광섬유 케이블을 사용하는 RF 비디오 전송과 같은 민감한 시스템에 적합합니다.

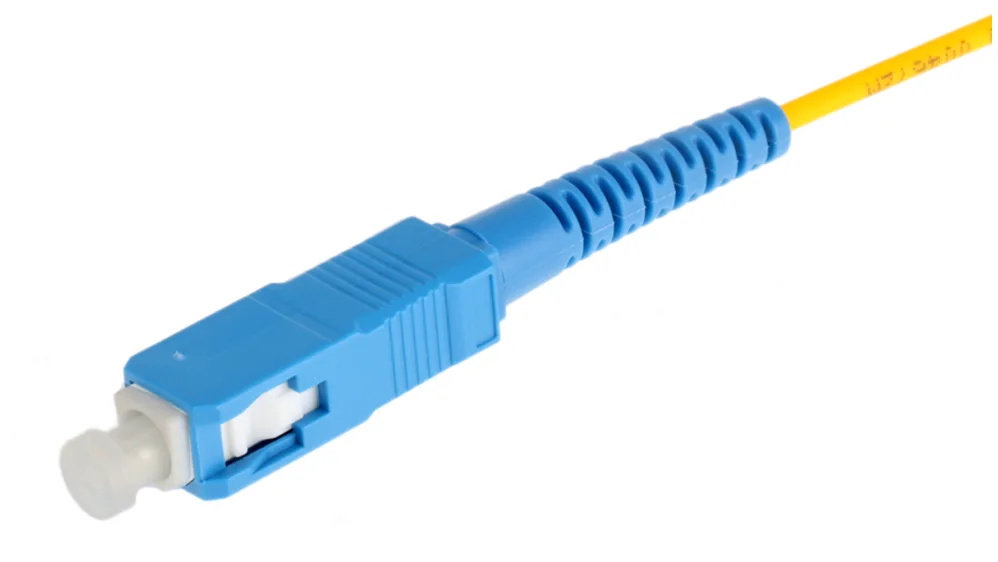

SC 커넥터: 12가닥 광섬유 케이블 백본 연결을 위한 내구성 있는 옵션
사각형 하우징과 푸시풀 래칭 메커니즘으로 유명한 SC 커넥터는 12가닥 광섬유 케이블에 널리 사용되는 또 다른 커넥터입니다. 견고한 설계는 우발적인 분리를 방지하는 안전한 연결을 보장하여, 케이블이 최소한의 지속적인 취급을 요하는 12가닥 광섬유 케이블 시스템의 백본 연결에 적합합니다.
LC 커넥터와 마찬가지로 SC 커넥터는 UPC 및 APC 연마와 호환됩니다. UPC 연마 SC 커넥터는 기업 네트워크의 배전반 연결과 같은 일반적인 12가닥 광섬유 케이블 사용에 안정적인 성능을 제공합니다. 반사 손실이 뛰어난 APC 연마 SC 커넥터는 장거리 12가닥 광섬유 케이블 연결에 이상적입니다. 이러한 장거리 연결에서는 작은 반사라도 장거리에서 신호 품질을 저하시킬 수 있습니다. SC 커넥터는 LC 커넥터보다 크기가 크기 때문에 더 많은 공간이 필요할 수 있지만, 뛰어난 내구성 덕분에 장기적인 신뢰성이 요구되는 중요한 12가닥 광섬유 케이블 인프라에 가장 적합합니다.
ST 커넥터: 12가닥 광섬유 케이블 산업 응용 분야의 기존 표준
가장 오래된 광섬유 커넥터 유형 중 하나인 ST 커넥터는 특정 12가닥 광섬유 케이블 구축, 특히 산업 현장이나 기존 네트워크 시스템에 적합합니다. 이 커넥터는 베이어닛 방식의 래칭 메커니즘(돌려 잠그는 방식)을 채택하여 안정적인 연결을 제공하며, 원통형 하우징은 온도 변화나 먼지와 같은 혹독한 환경 조건을 견딜 수 있도록 설계되었습니다.
ST 커넥터는 LC 및 SC 옵션보다 크지만, 특히 기존 장비를 쉽게 업그레이드할 수 없는 애플리케이션에서 12가닥 광섬유 케이블과 여전히 호환됩니다. UPC 연마 ST 커넥터는 제조 시설의 센서 또는 제어 시스템 연결과 같은 산업용 12가닥 광섬유 케이블 사용에 적합한 성능을 제공합니다. 그러나 ST 커넥터는 폼 팩터가 크기 때문에 공간 효율성이 중요한 최신 데이터 센터와 같은 고밀도 12가닥 광섬유 케이블 구성에는 널리 사용되지 않습니다.
FC 커넥터: 12가닥 광섬유 케이블 고성능 시스템을 위한 정밀한 선택
나사산 하우징과 원형 디자인으로 유명한 FC 커넥터는 탁월한 정렬 정밀도로 정평이 나 있어 고성능 12가닥 광섬유 케이블 애플리케이션에 최적의 선택입니다. 나사산 래칭 메커니즘은 커넥터가 광섬유 간 완벽한 정렬을 유지하도록 하여 삽입 손실을 최소화(≤0.3dB)하고 12가닥 광섬유 케이블 시스템의 신호 무결성을 극대화합니다.
FC 커넥터는 시험 및 계측 장비나 고속 연구 네트워크와 같이 미세한 정렬 오류도 데이터 정확도에 영향을 미칠 수 있는 특수 12가닥 광섬유 케이블 구성에 자주 사용됩니다. UPC 및 APC 광택 처리된 유형으로 제공되며, APC 광택 처리된 FC 커넥터는 60dB 이상의 반사 손실을 제공합니다. 이는 위성 통신 시스템이나 고주파 데이터 전송과 같이 초저반사율이 요구되는 12가닥 광섬유 케이블 연결에 이상적입니다. FC 커넥터는 나사산 설계로 인해 푸시풀 방식보다 설치 시간이 약간 더 걸리지만, 정밀성이 뛰어나 중요한 12가닥 광섬유 케이블 애플리케이션에 매우 유용합니다.
E2000 커넥터: 12가닥 광섬유 케이블의 민감한 환경을 위한 안전한 옵션
E2000 커넥터는 강화된 보안 및 방진 기능이 필요한 12가닥 광섬유 케이블 구축에 특화된 제품입니다. 분리 시 광섬유 끝단을 덮는 특수 스프링 셔터가 있어 12가닥 광섬유 케이블 시스템의 신호 품질을 저하시키는 일반적인 위험 요소인 먼지, 이물질 또는 습기로 인한 오염을 방지합니다.
이 커넥터는 공공 서비스망이나 원격 통신망과 같이 외부 요인에 노출되는 것이 우려되는 실외 또는 혹독한 환경에서 12가닥 광섬유 케이블을 사용하는 데 이상적입니다. E2000 커넥터는 UPC 및 APC 연마와 모두 호환되므로 다양한 12가닥 광섬유 케이블 애플리케이션의 반사율 요구 사항을 충족할 수 있습니다. LC 또는 SC 커넥터만큼 널리 사용되지는 않지만, 보안 기능이 뛰어나 오염으로 인한 신호 중단을 감당할 수 없는 12가닥 광섬유 케이블 시스템에 필수적인 옵션입니다.
12가닥 광섬유 케이블에 적합한 커넥터를 선택하는 방법
12가닥 광섬유 케이블에 적합한 커넥터를 선택하려면 애플리케이션 요구 사항, 공간 제약, 그리고 성능 요구 사항이라는 세 가지 핵심 요소를 평가해야 합니다. 다음은 결정을 위한 단계별 프레임워크입니다.
애플리케이션 평가: 12가닥 광섬유 케이블을 고밀도 환경(예: 데이터 센터), 레거시 시스템(예: 산업 네트워크), 또는 민감한 환경(예: PON)에서 사용할지 여부를 결정하십시오. 고밀도 환경에서는 LC 커넥터가 적합하고, 레거시 시스템에서는 ST 커넥터가 필요할 수 있으며, 민감한 환경에서는 E2000 또는 APC 연마 커넥터가 가장 좋습니다.
공간 제약 고려: 12가닥 광섬유 케이블을 좁은 공간(예: 복잡한 패치 패널)에 설치할 경우, LC와 같은 소형 커넥터를 우선적으로 사용하십시오. SC 또는 FC와 같은 대형 커넥터는 백본 연결과 같이 개방된 공간에 적합할 수 있습니다.
성능 요구 사항 평가: 일반적인 12가닥 광섬유 케이블 사용 시 UPC 연마 커넥터(LC, SC 또는 FC)가 대부분의 요구 사항을 충족합니다. 시스템에 초저역반사가 필요한 경우(예: RF 비디오 또는 장거리 링크)에는 APC 연마 커넥터를 선택하십시오. 커넥터의 삽입 손실(≤0.3dB)과 반사 손실이 12가닥 광섬유 케이블 사양을 충족하는지 확인하십시오.
12가닥 광섬유 케이블은 현대 데이터 통신의 핵심 요소로, 연결된 세상에 동력을 제공하는 고속 장거리 전송을 가능하게 합니다. 하지만 광섬유 케이블의 성능은 다른 케이블이나 장치에 연결하는 커넥터의 성능에 달려 있습니다. LC, SC, ST, FC, E2000 등 주요 커넥터 유형 과 각 커넥터의 고유한 장점을 이해하면 12가닥 광섬유 케이블이 최대 효율로 작동하여 신호 손실을 최소화하고 안정성을 극대화할 수 있습니다.
데이터 센터, 대도시 네트워크 또는 산업 현장 등 어디에든 12가닥 광섬유 케이블을 구축할 때, 적절한 커넥터는 케이블의 기능을 향상시키고 수명을 연장합니다. 기술이 계속 발전함에 따라 12가닥 광섬유 케이블 시스템에서 커넥터의 역할은 더욱 커질 것입니다. 따라서 커넥터 선택 및 설치에 대한 최신 옵션과 모범 사례에 대한 정보를 지속적으로 파악하는 것이 중요합니다. 적절한 커넥터를 사용하면 12가닥 광섬유 케이블이 데이터 중심의 미래를 위한 안정적인 백본 역할을 계속할 것입니다.
