12가닥 광섬유 케이블 설치 방법

빠르게 변화하는 현대 데이터 전송 분야에서  12가닥 광섬유 케이블은  대도시 네트워크, 데이터 센터, 장거리 통신 시스템 전반에서 고속 및 장거리 데이터 전송을 용이하게 하는 핵심 요소로 자리 잡고 있습니다. 이 케이블을 올바르게 설치하는 것은 신호 손실을 최소화하고 대역폭을 극대화하는 잠재력을 최대한 발휘하는 데 필수적입니다. 이 가이드에서는 12가닥 광섬유 케이블 설치 과정을 단계별로 안내하며, 설치 전 준비, 설치 단계, 설치 후 테스트, 그리고 유지 관리 팁을 다룹니다.

사전 설치: 12가닥 광섬유 케이블 준비

12가닥 광섬유 케이블 설치를 시작하기 전에, 원활하고 성공적인 과정을 보장하기 위해 철저한 준비가 필수입니다.

1. 필요한 도구와 재료를 모으세요

가장 먼저 필요한 도구와 재료를 모두 준비해야 합니다. 핵심은 12가닥 광섬유 케이블입니다. 이 케이블은 일반적으로 9마이크론 코어를 가진 12개의 개별 싱글모드 광섬유로 구성되며, 내구성 있는 외피로 둘러싸여 있습니다. 또한, 광섬유 커넥터(특정 요구 사항에 따라 LC, SC, ST, FC 또는 E2000 유형), 광섬유 끝단을 정밀하게 절단하기 위한 광섬유 절단기, 융착 접속기(접속이 필요한 경우), 광섬유 테스터(신호 손실 측정용 광 시간 영역 반사계(OTDR)와 유사), 케이블 배선을 위한 케이블 트레이 또는 도관, 그리고 오염을 방지하기 위한 커넥터 보호 캡이 필요합니다.

2. 설치 환경 평가

다음으로, 설치 환경에 대한 자세한 평가를 수행합니다. 여기에는 12가닥 광섬유 케이블이 설치될 경로를 매핑하는 것이 포함됩니다. 설치를 방해할 수 있는 벽, 파이프 또는 전선과 같은 잠재적 장애물이 있는지 확인하십시오. 또한 해당 지역의 온도 및 습도 조건을 고려하십시오. 12가닥 광섬유 케이블의 작동 온도 범위는 -10~60°C(14~140℉)이며, 재킷 유형에 따라 특정 보관 온도 범위가 있습니다(예: Riser(OFNR)의 보관 온도 범위는 -20~70°C(-4~158°F), LSZH의 보관 온도 범위는 -40~70°C(-40~158℉)입니다). 케이블 손상을 방지하려면 설치 환경이 이러한 범위 내에 있는지 확인하십시오.

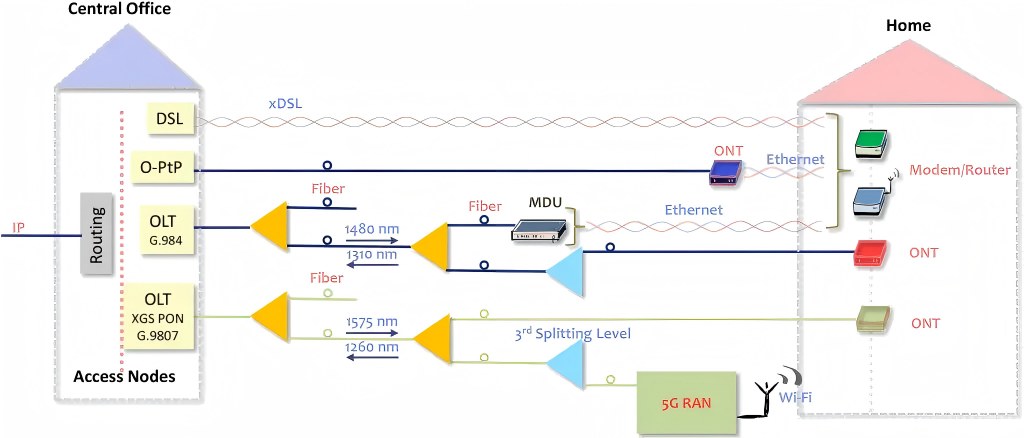

12가닥 광섬유 케이블의 단계별 설치

사전 설치 준비가 완료되면 12가닥 광섬유 케이블의 실제 설치를 시작할 수 있습니다.

1. 12가닥 광섬유 케이블을 풀어서 검사합니다.

12가닥 광섬유 케이블을 포장에서 조심스럽게 풉니다. 이 과정에서 광섬유 가닥에 미세한 균열이 발생하여 신호 손실이 발생할 수 있으므로 심하게 구부리지 마십시오. 케이블을 푼 후에는 케이블 외피에 절단이나 균열 등 눈에 띄는 손상이 있는지 검사하십시오. 손상이 발견되면 설치를 중단하고 즉시 케이블을 교체하십시오.

2. 12가닥 광섬유 케이블 배선

미리 매핑된 경로를 기반으로 12가닥 광섬유 케이블의 배선을 시작합니다. 케이블 트레이나 전선관을 사용하여 케이블을 물리적 손상으로부터 보호하고 설치 상태를 정돈하십시오. 배선 시 케이블의 최소 굽힘 반경을 유지하십시오. 12가닥 광섬유 케이블의 최소 굽힘 반경은 20D(동적) 및 10D(정적)이며, 여기서 D는 케이블의 외경입니다. 예를 들어, 케이블의 트렁크 외경이 7.5mm인 경우, 동적 최소 굽힘 반경은 20×7.5 = 150mm이고, 정적 최소 굽힘 반경은 10×7.5 = 75mm입니다. 신호 저하를 방지하려면 이 굽힘 반경을 준수하는 것이 매우 중요합니다.

3. 12가닥 광섬유 케이블 종단

원하는 위치(예: 배전반 또는 백본 연결 지점)로 케이블을 연결한 후, 선택한 커넥터로 12가닥 광섬유 케이블을 종단 처리해야 합니다. 먼저 케이블 스트리퍼를 사용하여 케이블의 외피를 조심스럽게 벗기되, 내부 광섬유 가닥이 손상되지 않도록 주의합니다. 그런 다음, 보푸라기가 없는 천과 광섬유 세척액으로 노출된 광섬유 가닥을 닦아 먼지나 이물질을 제거합니다. 다음으로, 광섬유 절단기를 사용하여 각 광섬유 끝부분을 깨끗하고 평평하게 자릅니다. 마지막으로, 제조업체의 지침에 따라 커넥터를 광섬유 끝에 연결합니다. 커넥터에 일반적으로 사용되는 광택 유형은 UPC(Ultra Physical Contact)와 APC(Angled Physical Contact)입니다. UPC 커넥터는 대부분의 애플리케이션에 적합한 반면, APC 커넥터(녹색으로 식별 가능)는 RF 비디오 또는 수동 광 네트워크(PON)와 같이 역반사를 최소화하는 것이 중요한 경우에 사용됩니다.

4. 스플라이스(필요한 경우)

경우에 따라 12가닥 광섬유 케이블의 길이가 필요한 거리를 커버하기에 충분하지 않으면 접속이 필요할 수 있습니다. 융착 접속기를 사용하여 케이블의 두 부분을 연결하십시오. 접속하기 전에 광섬유 끝부분을 깨끗이 청소하고 정확하게 절단하십시오. 융착 접속기에 광섬유를 정렬하고 접속 과정을 수행하십시오. 접속 후에는 습기와 먼지가 유입되지 않도록 접속 덮개를 사용하여 접속부를 보호하십시오. 습기와 먼지는 신호 전송에 영향을 미칠 수 있습니다.

설치 후: 12가닥 광섬유 케이블 테스트

12가닥 광섬유 케이블을 설치하고 종료(또는 접합)한 후에는 케이블이 제대로 작동하는지 확인하기 위해 종합적인 테스트를 실시하는 것이 필수적입니다.

1. 테스트 삽입 손실

광섬유 테스터를 사용하여 12가닥 광섬유 케이블의 삽입 손실을 측정하십시오. 삽입 손실은 신호가 케이블과 커넥터를 통과할 때 발생하는 신호 손실량을 나타냅니다. 12가닥 광섬유 케이블의 허용 삽입 손실은 ≤0.3dB입니다. 측정된 삽입 손실이 이 값을 초과하는 경우, 커넥터가 제대로 설치되었는지 또는 광섬유 가닥에 손상이 있는지 확인하십시오.

2. 테스트 반사 손실

반사 손실은 테스트해야 할 또 다른 중요한 매개변수입니다. 이는 소스로 반사되는 신호의 양을 측정합니다. UPC 커넥터(LC/SC/ST/FC 유형)의 경우 반사 손실은 ≥50dB, APC 커넥터(LC/SC/ST/FC 유형)의 경우 ≥60dB이어야 합니다. LSH 커넥터의 경우 UPC의 반사 손실은 ≥55dB, APC의 반사 손실은 ≥75dB입니다. 반사 손실이 이러한 기준을 충족하지 못하는 경우, 커넥터 광택이나 광섬유 끝단 절단면을 다시 검사하십시오.

3. 감쇠 테스트

감쇠는 케이블 길이에 따른 신호 강도의 손실을 의미합니다. 12가닥 광섬유 케이블의 감쇠율은 1310nm 파장에서 0.36dB/km, 1550nm 파장에서 0.22dB/km입니다. OTDR을 사용하여 케이블 전체 길이에 걸쳐 감쇠율을 측정하십시오. 감쇠율이 지정된 값보다 높으면 케이블에 최소 굽힘 반경을 초과하는 굽힘이 있는지 또는 광섬유가 손상되었는지 확인하십시오.

12가닥 광섬유 케이블 유지 관리 팁

12가닥 광섬유 케이블의 장기적인 성능과 신뢰성을 보장하려면 정기적인 유지관리가 필요합니다.

1. 정기 점검

커넥터와 케이블 경로를 포함하여 12가닥 광섬유 케이블을 정기적으로 점검하십시오. 절단, 균열 또는 느슨한 커넥터와 같은 물리적 손상의 징후가 있는지 확인하십시오. 또한 케이블 트레이나 도관에 케이블에 영향을 줄 수 있는 막힘이나 손상이 있는지 확인하십시오.

2. 커넥터를 깨끗하게 유지하세요

오염된 커넥터는 심각한 신호 손실을 초래할 수 있습니다. 따라서 12가닥 광섬유 케이블의 커넥터를 깨끗하게 유지하는 것이 중요합니다. 사용하지 않을 때는 항상 커넥터의 보호 캡을 씌워 두십시오. 커넥터가 더러워지면 보풀이 없는 천과 광섬유 세척액 으로 닦으십시오 . 커넥터를 손상시킬 수 있는 독한 화학 물질은 사용하지 마십시오.

3. 성능 모니터링

광섬유 테스터를 사용하여 12가닥 광섬유 케이블의 성능을 정기적으로 모니터링하십시오. 삽입 손실, 반사 손실, 감쇠 등의 매개변수를 추적하십시오. 성능 변화가 감지되면 즉시 원인을 조사하고 적절한 조치를 취하여 문제를 해결하십시오.

12가닥 광섬유 케이블의 올바른 설치는 신중한 준비, 정밀한 시공, 그리고 철저한 테스트가 필요한 여러 단계의 과정입니다. 이 가이드에 설명된 단계를 따르고 유지 관리 팁을 준수하면 12가닥 광섬유 케이블이 최적의 상태로 작동하여 향후 수년간 안정적이고 고성능의 데이터 전송을 제공할 수 있습니다. 데이터 센터, 대도시 네트워크 또는 장거리 통신 시스템 등 어디에서든 12가닥 광섬유 케이블은 올바르게 설치된다면 연결된 세상의 중요한 부분이 될 것입니다.
