DWDM 대 CWDM: 차이점은 무엇인가요?

DWDM과 CWDM 소개

파장 분할 다중화(WDM) 기술은 현대 광섬유 통신망의 핵심 기술입니다. 서로 다른 파장의 여러 광 신호를 동시에 전송하여 단일 광섬유의 전송 용량을 크게 향상시킵니다. 파장 간격에 따라 WDM 기술은 고밀도 파장 분할 다중화(DWDM)와 비고밀도 파장 분할 다중화(CWDM)의 두 가지 유형으로 나뉩니다. 두 기술은 기본 원리는 유사하지만 특성, 적용 분야, 그리고 기술적 요구 사항 측면에서 상당한 차이점을 가지고 있습니다.

DWDM(Dense Wavelength Division Multiplexing)은 일반적으로 0.8nm(100GHz) 또는 0.4nm(50GHz)의 고밀도 채널 간격을 특징으로 하며, C 대역(1525~1565nm)과 L 대역(1570~1610nm)에서 작동합니다. 이러한 고밀도 채널 간격 덕분에 DWDM 시스템은 많은 채널(일반적으로 40/80/96개 채널)을 지원하여 단일 광섬유 전송 용량이 수 Tbps 이상에 달하는 매우 높은 전송 용량을 달성할 수 있습니다. DWDM 기술은 일반적으로 파장 안정성을 유지하기 위해 온도 제어 메커니즘을 필요로 하므로 상대적으로 높은 전력 소비와 비용이 발생합니다. DWDM은 주로 장거리 백본 전송, 대규모 도시권 네트워크(MAN)의 핵심 계층, 그리고 초고용량을 요구하는 데이터 센터 상호 연결(DCI) 시나리오에 사용됩니다.

반면, CWDM(Coarse Wavelength Division Multiplexing)은 더 넓은 채널 간격(20nm)을 사용하며, 1270nm부터 1610nm까지 18개의 파장 채널에서 작동합니다. 넓은 채널 간격 덕분에 CWDM은 레이저 파장 정확도(±3nm)에 대한 요구 사항이 낮고 온도 제어 장치가 필요하지 않습니다. 따라서 CWDM 시스템은 비용 절감, 전력 소비 감소, 그리고 더 작은 크기라는 이점을 제공합니다. CWDM의 주요 적용 분야로는 MAN 액세스 계층, 5G 프런트홀 네트워크, 그리고 기업 네트워크의 파이버 자원 최적화 등이 있습니다.

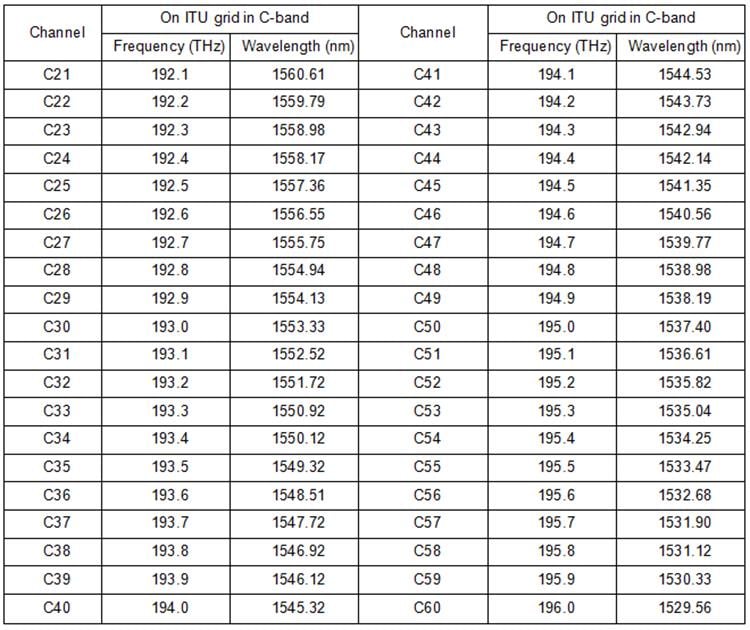

다음 표는 DWDM과 CWDM의 주요 기술 매개변수를 비교한 것입니다.

기술적 구현 관점에서 DWDM과 CWDM 시스템 모두 다중화기(Mux)와 역다중화기(Demux)라는 핵심 구성 요소를 포함합니다. 다중화기는 서로 다른 파장의 여러 광 신호를 단일 광섬유로 결합하여 전송하고, 역다중화기는 광섬유에서 혼합된 신호를 개별 파장으로 분리하여 해당 수신 장비에 연결합니다. DWDM과 CWDM 시스템 모두 프로토콜에 투명하여 10/100G 이더넷, SDH/SONET, 파이버 채널 등 다양한 서비스 신호의 혼합 전송을 지원합니다.

DWDM AAWG란 무엇입니까?

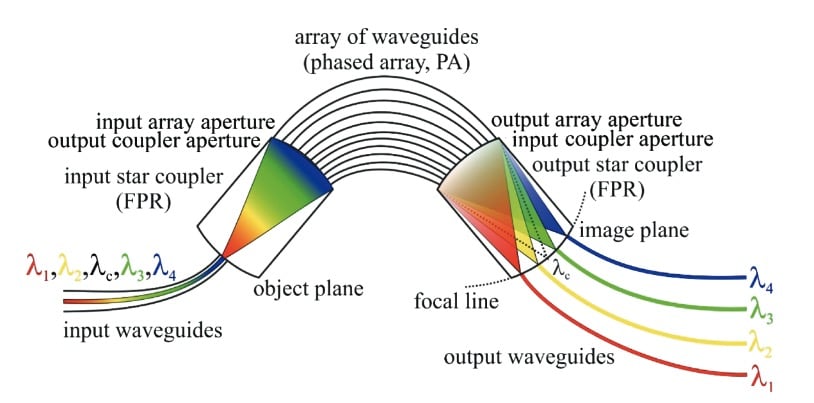

DWDM 시스템에서 배열 도파관 회절격자(AWG) 기술은 파장 분할 다중화(WDM)를 구현하는 핵심 기술 중 하나이며, 무열 배열 도파관 회절격자(AAWG)는 AWG 기술의 중요한 발전입니다. 실리카 기반 평면 광파 회로(PLC) 기술과 독창적인 무열 패키징 설계를 기반으로 하는 AAWG 기술은 전원 공급 장치, 소프트웨어 또는 온도 제어가 필요 없어 완전 수동 DWDM 솔루션을 구현합니다. 특수 소재 선택 및 패키징 설계를 통해 이 기술은 소자가 온도 변화에 민감하지 않아 -40°C ~ +85°C의 주변 온도 범위에서 안정적인 성능을 유지하며, 기존 열 AWG(TAWG)에서 요구되는 온도 안정화를 위한 전력 공급이 필요하지 않습니다.

AAWG의 장점

AAWG 모듈의 핵심 장점은 탁월한 광 성능과 장기 신뢰성의 완벽한 조화에 있습니다. 실리카 기반 PLC AAWG는 낮은 삽입 손실, 낮은 편광 의존 손실(PDL), 그리고 높은 채널 격리도를 특징으로 합니다. 일반적인 48채널 AAWG DWDM 모듈은 삽입 손실이 ≤5.5dB, 인접 채널 격리도가 ≥25dB, 비인접 채널 격리도가 ≥30dB입니다. 이러한 고성능 덕분에 AAWG는 장거리 백본 네트워크, 대도시 코어 네트워크, 데이터 센터 상호 연결(DCI) 애플리케이션과 같이 많은 채널을 필요로 하는 고밀도 파장 분할 다중화(DWDM) 시스템에 특히 적합합니다.

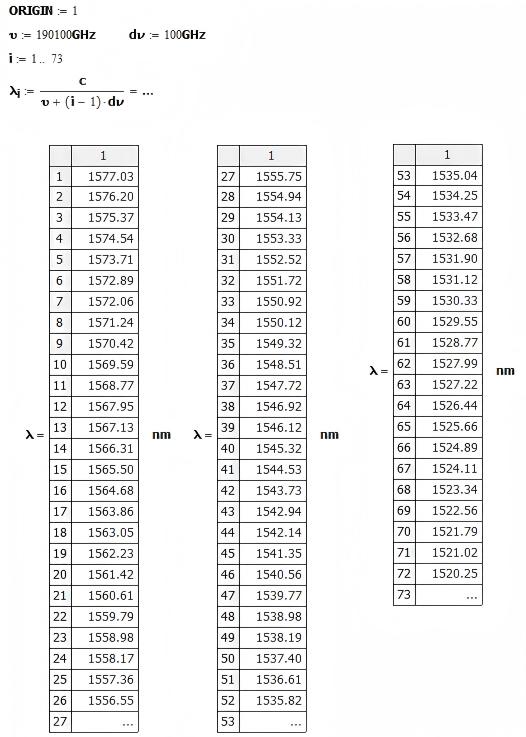

최신 AAWG 모듈은 유연한 채널 구성을 지원하며, 일반적으로 40/44/48 채널과 같은 옵션을 제공하고 채널 간격은 100GHz(~0.8nm) 또는 50GHz(~0.4nm)이며 ITU-T G.694.1 표준을 준수합니다. 이 모듈은 컴팩트한 패키징 디자인을 채택하여 표준 랙에 플러그인 카드 모듈로 설치하거나 다양한 애플리케이션 시나리오의 요구에 맞춰 독립형 장치로 사용할 수 있습니다. 예를 들어, Fibermart에서 제공하는 40채널, 5.5dB 삽입 손실 AAWG Demux 모듈은 44x245x245mm 크기의 1U 랙마운트 디자인을 사용하지만 최대 80km의 전송 거리를 제공할 수 있습니다.

AAWG 기술은 네트워크 구축 및 관리 측면에서도 상당한 이점을 제공합니다. 시각화된 네트워크 관리 시스템과 원격 모니터링 기능을 지원하여 운영 담당자가 중요 데이터, 경보 및 보고서를 실시간으로 확인할 수 있도록 하여 운영상의 어려움과 비용을 크게 줄일 수 있습니다. 또한, AAWG 모듈은 일반적으로 채널 전력 모니터링을 위한 모니터 포트와 여러 채널의 멀티플렉서를 연결하기 위한 확장 포트를 갖추고 있어 시스템 용량을 유연하게 확장할 수 있습니다.

AAWG 애플리케이션

네트워크 운영자와 기업 사용자에게 AAWG 기반 DWDM 시스템은 미래 지향적인 네트워크 솔루션을 제공합니다. 현재의 고대역폭 수요를 충족할 뿐만 아니라 유연한 업그레이드 경로를 통해 향후 네트워크 용량 확장도 지원합니다. 예를 들어, AAWG 시스템은 통합된 개방형 구성 인터페이스를 통해 다양한 구축 및 이동식 기능 모듈을 지원하여 사용자가 필요에 따라 다양한 구성 요소를 독립적으로 업그레이드할 수 있도록 하여 장기적인 유지 관리 비용을 크게 절감합니다.

CWDM 모듈이란?

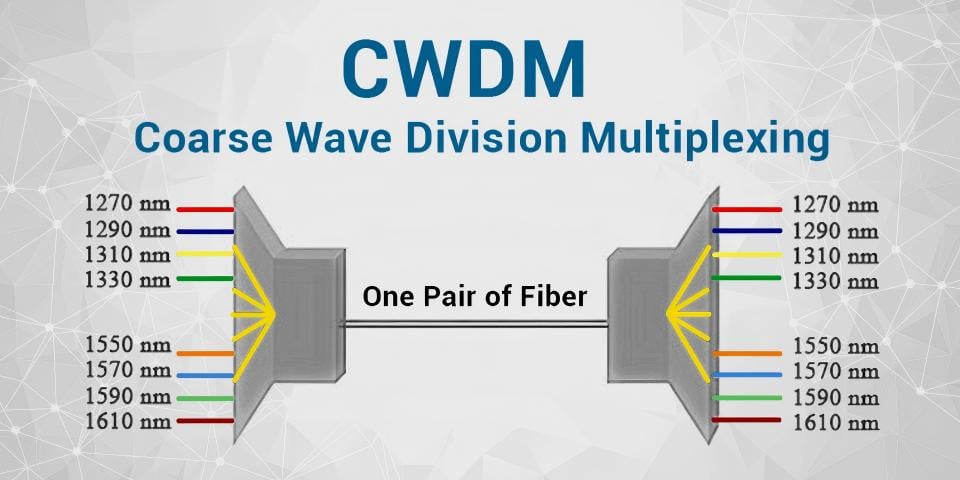

CWDM(Coarse Wavelength Division Multiplexing) 기술은 WDM 제품군의 "경제적인" 솔루션으로서, 고유한 장점들을 통해 특정 응용 분야에서 대체 불가능한 역할을 수행합니다. CWDM 시스템은 20nm의 넓은 채널 간격을 사용하여 1270nm부터 1610nm까지 18개의 파장 채널을 지원합니다. 이러한 설계는 레이저 정밀도 및 온도 제어에 대한 요구 사항을 크게 줄여 시스템 비용과 전력 소비를 크게 절감합니다.

CWDM 모듈의 주요 특징

CWDM 모듈의 기술적 특징은 주로 파장 허용 오차 완화, 온도 제어 간소화, 그리고 다양한 패키징 형태라는 세 가지 측면에 반영됩니다. 20nm의 넓은 채널 간격 덕분에 CWDM 레이저의 파장 정확도 요건은 ±3nm로 완화되었으며, 최대 허용 파장 편이는 ±6.5nm입니다. 즉, 정상 작동 온도 범위(-5°C ~ 70°C) 내에서 온도 변화로 인한 파장 편이가 허용 범위 내에 있음을 의미합니다. 레이저는 복잡한 온도 제어(TEC) 메커니즘을 필요로 하지 않으므로 레이저 구조를 단순화하고 수율을 향상시키며 비용을 절감할 수 있습니다.

CWDM 패키지 및 애플리케이션

CWDM 모듈은 다양한 설치 환경과 사용 요구 사항에 맞게 다양한 패키징 형태를 제공합니다.

• FMU 플러그인 모듈 : FMU 섀시에 설치할 수 있으며 고밀도 패칭 환경에 적합합니다.

• 1U 랙마운트 모듈 : 표준 19인치 랙에 직접 설치하여 중앙 관리가 용이합니다.

• ABS 박스 모듈 : 컴팩트한 디자인으로 공간을 절약하며, 공간이 제한된 상황에 적합합니다.

이러한 모듈은 일반적으로 박막 필터(TFF) 기술을 사용하며, 낮은 삽입 손실(4채널 ≤1.7dB, 8채널 ≤2.6dB, 16채널 ≤4.5dB), 높은 격리도(인접 채널 ≥30dB, 비인접 채널 ≥45dB), 그리고 탁월한 환경 안정성을 제공합니다. CWDM은 프로토콜 및 전송 속도에 대한 투명성을 제공하여 1G/10G 이더넷, SDH/SONET, 파이버 채널 등 다양한 애플리케이션을 지원하며, 이러한 애플리케이션들은 동일한 파이버 링크를 통해 전송될 수 있습니다.

CWDM 시스템의 적용 시나리오는 주로 MAN 액세스 계층, 5G 프런트홀 네트워크, 그리고 엔터프라이즈 네트워크에 집중되어 있습니다. 이러한 시나리오에서는 전송 거리가 일반적으로 짧지만(일반적으로 80km 미만), 비용에 민감합니다. CWDM은 장비 및 운영 비용을 크게 절감하는 동시에 충분한 대역폭을 제공할 수 있습니다. 예를 들어, 5G 프런트홀 네트워크에서 CWDM 기술은 기존 광섬유 인프라를 최대한 활용하여 단일 광섬유를 통해 여러 무선 기지국의 트래픽을 전송함으로써 광섬유 자원 제약을 효과적으로 해결할 수 있습니다.

최신 CWDM 모듈은 시스템 유연성과 관리성을 향상시키는 몇 가지 향상된 기능도 제공합니다. 예를 들어, 모니터 포트는 채널 전력 모니터링에 사용되어 운영 직원의 문제 해결을 지원할 수 있습니다. 확장 포트(예: 1310nm 또는 1550nm 포트)는 시스템 용량을 늘리는 데 사용할 수 있으며, 1310nm 포트는 1310nm 파장 광 모듈을 연결하여 1/10/25G BiDi 전송을 지원할 수도 있습니다. 이러한 기능을 통해 CWDM 시스템은 더욱 복잡하고 다양한 애플리케이션 요구 사항에 적응할 수 있습니다.

네트워크 설계자에게 CWDM 기술은 비용과 성능의 균형을 제공합니다. 가장 강력한 솔루션은 아니지만, 적절한 적용 시나리오에서는 DWDM 비용의 3분의 1에서 절반 수준으로 충분한 전송 용량을 제공할 수 있습니다. 이러한 경제적 효율성 덕분에 CWDM은 특히 중소기업, 분산 네트워크 시나리오, 그리고 비용에 민감한 액세스 네트워크 구축에 적합합니다.

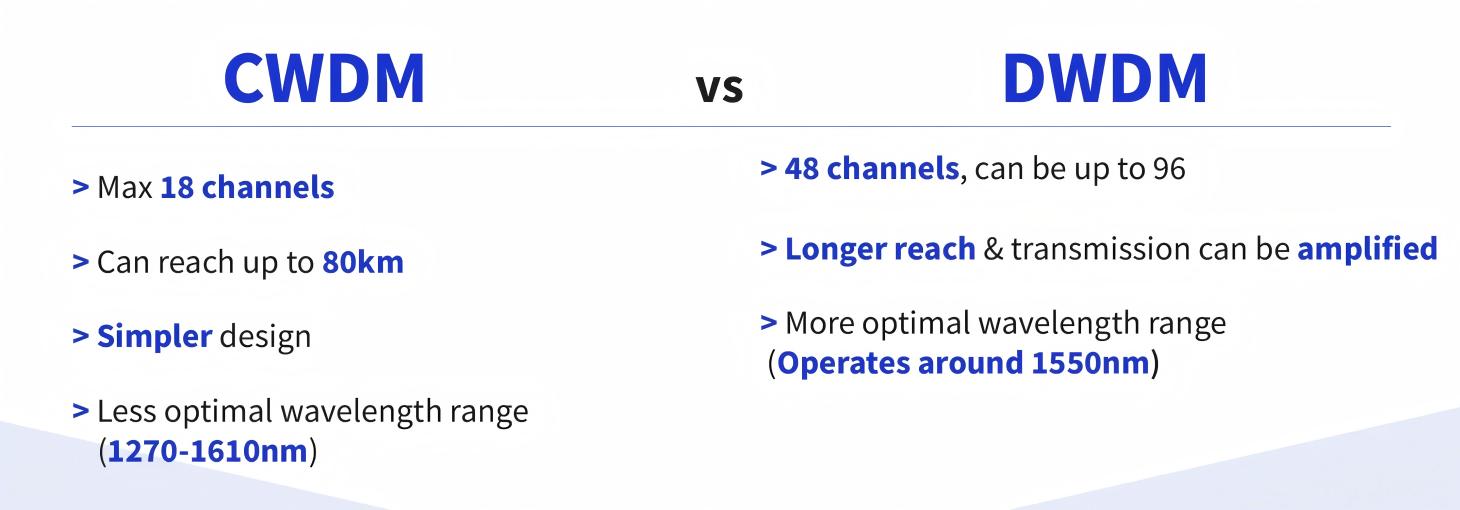

DWDM과 CWDM, 이 둘을 사용할 때의 차이점은 무엇인가요?

글로벌 광 네트워크 장비 시장에는 DWDM AAWG 모듈과 CWDM 모듈에 대한 다양한 성숙 제품 솔루션이 존재합니다.  세계적으로 유명한 광섬유 솔루션 공급업체인 Fiber-mart.com은 시장의 주요 공급업체들과 동등한 수준의 다양한 DWDM 및 CWDM 제품을 제공하며, 이는 최신 기술 개발 동향을 반영합니다.

Fiber-mart의 DWDM AAWG 제품은 일반적으로 1U 랙마운트 모듈과 플러그인 카드 설계를 포함하며, C-밴드 100GHz/50GHz 간격을 지원하고 채널 수는 4개에서 96개까지 다양합니다. 이 제품들은 AAWG 기술을 활용하여 낮은 삽입 손실(일반적으로 48채널의 경우 ≤5.5dB)과 높은 격리도(인접 채널은 ≥25dB, 비인접 채널은 ≥30dB)를 제공하며, ITU-T G.694.1 표준을 준수합니다. 예를 들어, Fiber-mart의 96채널 DWDM 모듈은 확장 가능한 포트 설계를 지원하여 네트워크 사업자가 사업 성장에 따라 점진적으로 용량을 확장할 수 있도록 하여 초기 투자를 최소화합니다.

Fiber-mart의 CWDM 랙 솔루션은 일반적으로 1U 또는 2U 랙 설계를 사용하여 4/8/16채널 구성을 제공하며, 1270~1610nm의 18개 ITU-T 표준 파장을 지원합니다. 이 제품들은 박막 필터 기술을 기반으로 하며, 낮은 삽입 손실(4채널 ≤1.7dB, 8채널 ≤2.6dB), 높은 채널 격리도(인접 채널 ≥30dB), 그리고 넓은 작동 온도 범위(-40°C ~ +85°C)를 제공하여 혹독한 환경에서도 운용 가능합니다. Fiber-mart 제품은 다양한 인터페이스 요구 사항을 충족하기 위해 다양한 커넥터 옵션(LC/SC/FC/ST)과 폴리시 유형(UPC 또는 APC)을 제공합니다.

DWDM과 CWDM 솔루션을 선택할 때 네트워크 기획자는 다음과 같은 여러 요소를 고려해야 합니다.

1. 전송 거리 요구 사항 : DWDM은 장거리 전송(최대 수백 km)에 적합한 반면, CWDM은 일반적으로 단거리 애플리케이션(일반적으로 80km 미만)에 사용됩니다.

2. 용량 수요 : DWDM은 더 많은 채널 수(최대 96개 채널)를 지원하여 더 큰 용량을 제공하는 반면, CWDM은 최대 18개 채널을 지원하여 중간 용량 요구 사항에 적합합니다.

3. 비용 예산 : CWDM 시스템 비용과 전력 소비는 일반적으로 DWDM보다 낮으므로 예산에 민감한 시나리오에 적합합니다.

4. 관리 요구 사항 : DWDM 시스템은 일반적으로 성능 모니터링 및 원격 구성을 포함한 보다 포괄적인 관리 기능을 제공합니다.

5. 향후 확장성 : DWDM은 더 높은 확장성을 제공하여 40채널에서 80채널, 심지어 96채널까지 원활하게 업그레이드할 수 있습니다.

데이터 센터 상호 연결(DCI) 애플리케이션의 경우, Fiber-mart에서 제공하는 DWDM AAWG 솔루션은 다양한 속도(1G/10G/25G/40G/100G/200G 이더넷)의 혼합 전송을 지원하여 데이터 센터 간 고용량 연결을 가능하게 합니다. 이러한 시스템은 종종 EDFA 광 증폭기, DCM 분산 보상 모듈, 그리고 광 감시 채널(OSC)을 통합하여 통합 전송 솔루션을 제공합니다.

MAN 액세스 계층 및 5G 프런트홀 네트워크에서 Fiber-mart의 CWDM 제품은 비용 효율적인 솔루션을 제공합니다. 예를 들어, 4채널 CWDM 모듈은 단일 광섬유에서 4개의 파장을 다중화하여 광섬유 활용도를 4배 높이고 광섬유 소비량을 크게 줄일 수 있습니다. 이 모듈은 성능 모니터링을 위한 모니터 포트와 향후 용량 업그레이드를 위한 확장 포트를 제공하는 경우가 많습니다.

DWDM과 CWDM 솔루션 중 하나를 선택하는 것은 단순한 양자택일의 문제가 아니라는 점에 유의해야 합니다. 최신 네트워크는 네트워크의 각 부분에서 서로 다른 기술을 사용하는 하이브리드 솔루션을 채택하는 경우가 많습니다. 예를 들어, 대용량 트래픽 처리를 위해 코어 계층에서는 DWDM을 사용하고, 비용 절감을 위해 액세스 계층에서는 CWDM을 사용합니다. 일부 공급업체는 C&DWDM 하이브리드 시스템을 제공하기도 하는데, 이를 통해 네트워크 운영자는 동일한 플랫폼에서 CWDM과 DWDM 기술을 모두 사용할 수 있으며, 실제 요구 사항에 따라 유연하게 구축할 수 있습니다.

결론

DWDM과 CWDM은 WDM 기술의 두 가지 주요 형태로, 각각 고유한 응용 분야와 장점을 가지고 있습니다. DWDM AAWG 기술은 높은 채널 수, 고성능, 그리고 우수한 안정성을 제공하여 장거리 고용량 코어 네트워크 애플리케이션에 적합합니다. CWDM은 비용 효율성과 구축 용이성을 갖추고 있어 MAN 액세스 계층 및 5G 프런트홀과 같은 시나리오에서 중요한 역할을 합니다.

적절한 WDM 솔루션을 선택하려면 전송 거리, 용량 요구 사항, 비용 예산, 관리 요구 사항, 향후 확장성 등 여러 요소를 종합적으로 고려해야 합니다. 기술이 지속적으로 발전함에 따라 소프트웨어 정의 네트워킹, 개방형 인터페이스, 전력 소비 최적화와 같은 트렌드가 WDM 기술의 미래 모습을 더욱 구체화할 것입니다.

어떤 기술을 선택하든, 합리적인 네트워크 계획, 고품질 장비, 그리고 전문적인 구축은 네트워크 성능을 보장하는 핵심 요소입니다. DWDM과 CWDM의 기술적 특성과 적용 시나리오를 깊이 이해함으로써 네트워크 전문가는 효율적이고 안정적이며 미래 지향적인 광섬유 네트워크 인프라를 구축하기 위한 더욱 정확한 정보를 바탕으로 의사 결정을 내릴 수 있습니다.

DWDM 대 CWDM FAQ

CWDM과 DWDM 중 어느 것이 더 낫습니까?

CWDM과 DWDM 중 어떤 방식을 선택할지는 구체적인 네트워크 요구 사항에 따라 달라집니다. CWDM은 중간 대역폭 환경에서 비용 효율적인 솔루션에 적합한 반면, DWDM은 대용량 장거리 전송에 적합합니다. 예산 제약, 대역폭 요구 사항, 네트워크 복잡성 등의 요인을 고려하여 선택해야 합니다.

네트워크에서 CWDM과 DWDM을 함께 사용할 수 있나요?

CWDM과 DWDM을 네트워크에 통합하여 각 기술의 고유한 장점을 활용할 수 있습니다. 이러한 하이브리드 방식은 유연성을 제공하여 기업이 다양한 요구에 맞춰 네트워크 인프라를 최적화할 수 있도록 지원합니다. CWDM과 DWDM의 호환성을 통해 다재다능하고 효율적인 네트워크를 구축할 수 있습니다.

CWDM과 DWDM에 사용할 수 있는 채널은 몇 개입니까?

CWDM과 DWDM의 채널 수는 다릅니다. CWDM은 일반적으로 구현 방식에 따라 8개에서 18개 사이의 제한된 채널을 제공합니다. 반면, DWDM은 고밀도 파장 패킹을 통해 훨씬 더 많은 채널을 수용할 수 있으며, 종종 40개 이상을 초과하여 더 높은 데이터 전송 용량을 제공합니다.

DWDM에 비해 CWDM의 장점은 무엇입니까?

DWDM 대비 CWDM의 주요 이점은 대역폭 요구 사항이 중간 수준인 네트워크에서 비용 효율성이 높다는 것입니다. CWDM은 DWDM과 관련된 복잡성 없이 확장성을 추구하는 조직에 적합하며, 더 간단하고 경제적인 솔루션을 제공합니다. CWDM은 효율성과 경제성을 모두 갖춘 단거리 및 중거리 전송에 이상적입니다.

DWDM은 능동형인가 수동형인가?

DWDM은 특정 시스템 설계 및 구축 방식에 따라 능동형과 수동형으로 나뉩니다. 수동형 DWDM 시스템은 필터와 미러를 사용하여 파장을 관리하므로 단거리 전송 시 더욱 간편하고 비용 효율적입니다. 반면, 능동형 DWDM 시스템은 광 증폭기를 통합하여 장거리 전송 범위를 확장하여 대용량 백본 네트워크와 국제 연결에 적합합니다.
