광섬유 종단 상자
FTB(Fiber Terminal Box)는 일반적으로 FTTH 네트워크에서 광섬유 링크를 보호하고 배포하는 데 사용되는 상자 모양의 광섬유 관리 제품을 나타냅니다. 이 튜토리얼에서는 FTB를 자세히 소개합니다.
광케이블 터미네이션 박스란 무엇입니까?
광 터미네이션 박스(OTB)라고도 불리는 파이버 터미네이션 박스(FTB)는 FTTx(FTTH, FTTB 등을 포함한 파이버-x) 케이블링(파이버 케이블링 및 케이블 관리)에 사용되는 소형 및 소형 파이버 관리 제품입니다. 경우에 따라 광섬유 터미네이션 박스는 광섬유 패치 패널 및 ODF의 미니 크기로 간주될 수 있습니다.
광케이블 터미네이션 박스의 종류
광섬유 터미네이션 박스와 케이블 관리 장치가 너무 많습니다. 또한 많은 제조업체에서는 자체 설계에 따라 광섬유 종단 상자를 만들고 광섬유 종단 상자에 다른 이름과 모델 번호를 부여합니다. 따라서 유형을 셀 수 없습니다.
 |
 |
크기와 용도에 따라 광섬유 종단 상자는 광섬유 패치 패널과 광섬유 터미널 상자로 나눌 수 있습니다. 광섬유 패치 패널은 크기가 더 크고 광섬유 터미널 박스는 더 작습니다.
광섬유 패치 패널
광섬유 패치 패널은 일반적으로 19인치 크기입니다. 벽걸이형이나 랙마운트형이 있으며, 광섬유 박스 내부에 트레이가 있어 광섬유 링크를 고정하고 보호합니다. 광섬유 상자가 외부 장치를 연결하는 인터페이스인 다양한 종류의 광섬유 어댑터가 사전 설치될 수 있습니다.
광섬유 터미널 박스
광섬유 터미널 박스는 광섬유 분배 및 구성에도 사용됩니다. 일반적인 광섬유 터미널 박스에는 12개 포트 또는 24개 포트가 있으며 크기는 270mm x 137mm x 45mm입니다. 또한 현재 시장에서는 8포트, 36포트, 48포트 및 96포트 광섬유 터미널 박스를 사용할 수 있습니다. 그들은 냉간 압연 강철로 만들어졌으며 상자 표면은 희미한 불어 플라스틱 기술을 사용합니다. 일반적으로 벽의 패널에 FC 또는 ST 어댑터를 사용하여 설치하거나 수평으로 배치합니다.
설계에 따라 FTB는 벽 장착형과 랙 장착형으로 나눌 수 있습니다.
 |
 |
벽걸이형 광섬유 터미네이션 박스
벽 장착형 광섬유 터미네이션 박스는 사전 커넥터화된 케이블, 커넥터의 현장 설치 또는 피그테일의 현장 접합을 위해 설계되었습니다. 건물 입구 터미널, 통신실, 주 교차 연결부, 컴퓨터실 및 기타 통제된 환경에 이상적입니다.

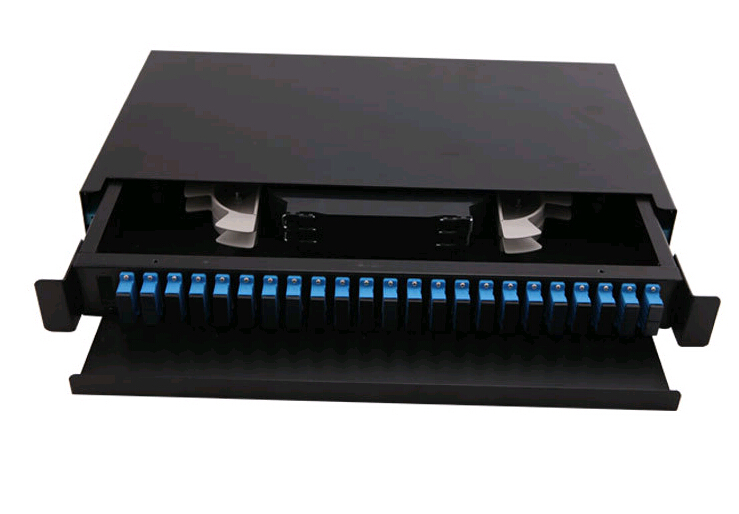

랙 마운트 파이버 터미네이션 박스
랙 마운트 슬라이드 아웃형 광케이블 터미네이션 박스는 광케이블 접속, 분배, 터미네이션, 패치, 저장 및 관리를 하나의 장치에서 수행합니다. 이는 교차 연결 및 상호 연결 아키텍처를 모두 지원하고 외부 플랜트 케이블과 전송 장비 간의 인터페이스를 제공합니다.
설치 환경에 따라 광케이블 터미네이션 박스는 실내 FTB와 실외 FTB로 나눌 수 있습니다.
실내 섬유 종단 상자
예를 들어, FTTH 층 터미널 박스는 광섬유를 가정용으로 사용하기 위해 다세대 주택(MDU) 건물의 각 층에 설치되도록 특별히 설계되었습니다. 이는 라이저와 수평 케이블 사이의 전환 지점이며 운영자에게 최적의 유연성을 제공합니다. 이는 길이가 초과된 광섬유와 종료된 광섬유 모두에 대한 저장 공간을 제공할 뿐만 아니라 스플라이스 포인트 역할도 합니다.
옥외 섬유 종단 상자
실외 광섬유 터미널 박스는 FTTX 네트워크용 분배 광섬유에 대해 환경적으로 밀봉된 인클로저입니다. 또한 광섬유 접합, 종단 및 케이블 관리를 위해 설계되었습니다.
광케이블 터미네이션 박스의 특징
광케이블 터미네이션 박스는 쉘, 내부 부품(지지 프레임, 세트 광케이블 디스크, 고정 장치) 및 광케이블 조인트 보호 요소로 구성됩니다. 케이블 고정, 용접, 광섬유 기계 및 그 구성 요소 및 환경에서 보호 역할을 하는 장점이 있습니다.
파이버 터미네이션 박스는 케이블 금속 구성 요소와 케이블 터미널 박스 쉘 사이에 절연이 필요하며 쉽게 접지에서 끌어낼 수 있습니다. 케이블 단자 위치와 남은 광섬유를 보관할 공간을 제공할 수 있고 설치가 용이하며 고정할 수 있는 충격 강도가 충분한 상자가 있어 다양한 경우에 설치가 용이합니다. 필요한 경우 케이블 분기를 연결하는 기능이 있어야 합니다.
광섬유 터미네이션 박스의 응용
광케이블 터미네이션 박스는 광케이블 끝을 고정하고 광케이블 피그테일을 접합하는 데 적합하며 광케이블 스플라이스 타이인을 보호하고 광케이블 분배를 돕습니다. 터미네이션 박스는 주로 통신 장비실이나 네트워크 장비실에서 사용됩니다.
파이버 터미네이션 박스는 다양한 종류의 광섬유 시스템의 분배 및 터미네이션 연결에 사용할 수 있으며, 특히 광 케이블, 패치 코어 또는 피그테일이 연결되는 미니 네트워크 터미널 분배에 적합합니다.
Fiber-Mart는 다양한 옵션을 갖춘 일련의 광케이블 터미네이션 박스를 공급합니다. 광케이블 터미네이션 박스에 대한 요구 사항이 있는 경우 언제든지 [email protected]을 통해 문의해 주세요.
