광섬유 패치코드 만드는 법? 광섬유 패치 케이블 제조에 대한 자세한 가이드

광섬유 패치 케이블은 현대 통신 네트워크의 기본 구성 요소로, 데이터 센터, 통신 시설, 산업 자동화 시스템에 널리 사용됩니다. 광섬유 패치 케이블은 보호 재킷으로 둘러싸인 하나 이상의 광섬유로 구성되어 있으며, 신호 손실을 최소화하면서 장거리 데이터와 신호를 전송할 수 있습니다.

네트워크 엔지니어, 데이터 센터 운영 직원, 심지어 네트워킹 애호가에게도 광섬유 패치 케이블 제조 공정을 이해하는 것은 올바른 케이블 선택 및 설치에 도움이 될 뿐만 아니라 비상 상황에서도 신속하게 문제를 해결할 수 있도록 도와줍니다. 이 글에서는 광섬유 패치 케이블 제조 공정을 자세히 설명하고 전문적인 기술과 고려 사항을 공유합니다.

광섬유 패치 케이블이란?

광섬유 커넥터라고도 하는 광섬유 패치 케이블은 양쪽 끝에 커넥터가 설치된 광 케이블을 말하며, 유연한 광 경로 연결을 위해 사용됩니다. 한쪽 끝에만 커넥터가 있는 케이블을 피그테일이라고 합니다.

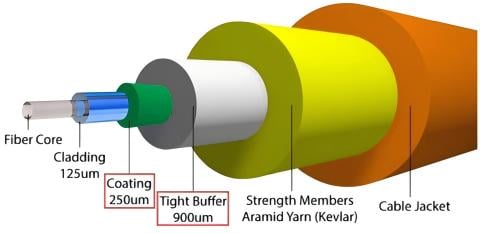

광섬유 패치 케이블은 광섬유와 커넥터로 구성됩니다. 빛이 통과하는 코어는 유리로 제작됩니다. 다중 모드 광섬유의 코어 직경은 50μm~65μm인 반면, 단일 모드 광섬유의 코어 직경은 8μm~10μm입니다. 코어는 코어보다 굴절률이 낮은 유리 클래딩으로 둘러싸여 있어 빛이 코어 내부로 들어오지 않도록 합니다. 클래딩 외부에는 얇은 플라스틱 코팅이 있어 빛을 보호합니다.

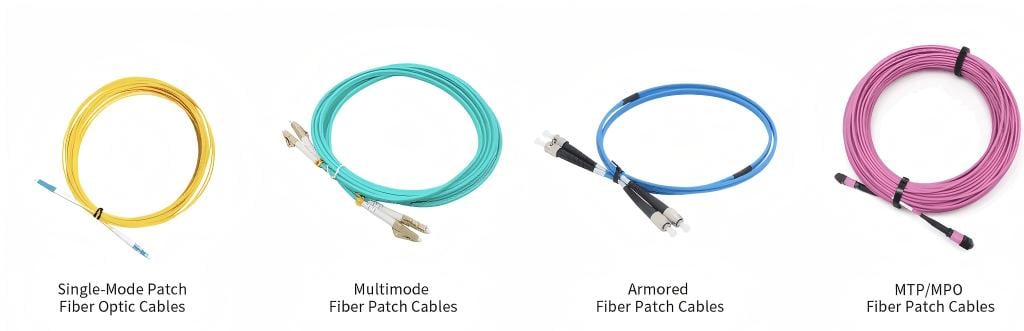

광섬유 패치 케이블의 종류

광섬유 패치 케이블을 선택하고 만들기 전에 다양한 유형을 이해하는 것이 중요합니다.

• 전송 모드에 따라:  단일 모드 광섬유(일반적으로 노란색으로 표시되고 파란색 커넥터와 부츠가 있으며 장거리에 사용됨)와 다중 모드 광섬유(일반적으로 주황색 또는 회색으로 표시되고 베이지색 또는 검은색 커넥터와 부츠가 있으며 단거리에 사용됨)로 구분할 수 있습니다.

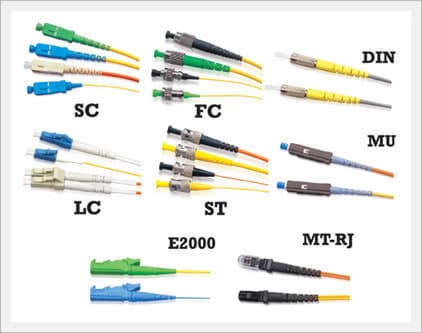

• 커넥터 유형별:  일반적인 유형으로는 FC(나사식 커플링이 있는 원형, 패치 패널에 가장 많이 사용됨), SC(사각형, 푸시풀 커플링, 라우터와 스위치에 매우 일반적), LC(SC와 유사하지만 더 작음), ST(바요넷 커플링이 있는 원형) 등이 있습니다.

• 광섬유 수에 따라:  단방향 통신(단일 광섬유 포함)과 양방향 통신(두 개의 광섬유 포함, 양방향 통신에 사용)으로 구분됩니다.

광섬유 패치 케이블 제조 공정 상세

광섬유 패치 케이블의 전문 제조는 특수 도구와 숙련된 기술을 필요로 하는 복잡하고 정밀한 공정입니다. 주요 단계는 다음과 같습니다.

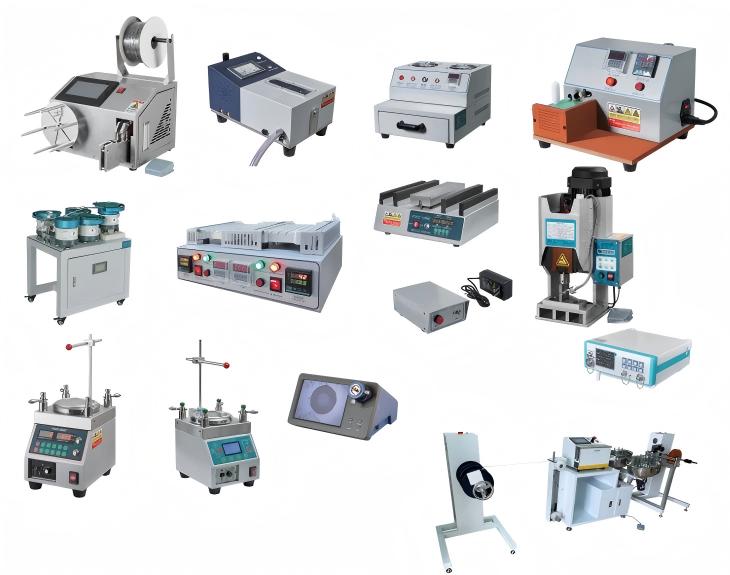

1단계: 광섬유 패치코드 워크숍 장비 및 도구 준비

광섬유 패치 케이블을 만들려면 다음과 같은 전문 도구가 필요합니다.

• 섬유 스트리퍼 또는 섬유 스트리핑 기계

• 케블라 가위 또는 케이블 절단기

• 섬유 절단기

• 섬유 경화 오븐

• 섬유 연마기

• 단면 검사용 400배 확대 현미경

• 광섬유 삽입 손실 및 반사 손실 테스트 세트

• 3D 간섭계

2단계: 원하는 길이로 광섬유 케이블을 잘라냅니다.

광섬유 케이블과 커넥터는 모두 필수 자재이며, 생산을 시작할 수 있습니다. 일반적으로 릴 형태로 공급되는 케이블은 필요한 길이로 절단해야 합니다. 수동 절단도 가능하지만, 자동화된 기계를 사용하면 생산성이 향상되어 수요 증가에 따라 유리할 수 있습니다. 이 기계는 절단, 결속, 포장 등 다양한 케이블 사양과 길이에 호환되며, 높은 정확도로 작업할 수 있습니다.

수동 절단 방법

• 전문가용 광섬유 케이블 가위를 사용합니다.

• 깨끗하고 수직적인 절단을 보장하려면 숙련된 작업자가 필요합니다.

• 소량 생산, 다양한 사양의 생산에 적합합니다.

• 장비 투자 비용은 낮지만 효율성은 상대적으로 낮습니다.

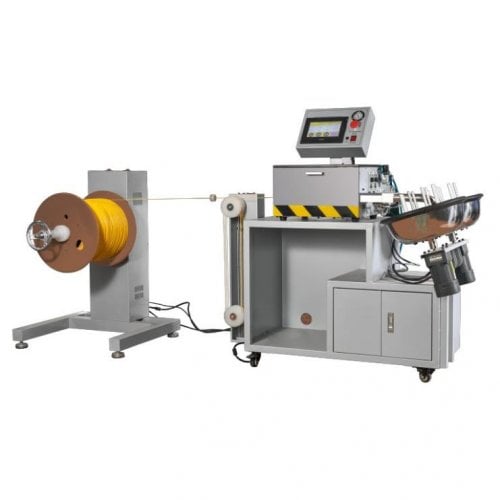

전자동 케이블 절단기 방식

• 일괄 처리를 위해 전자동 케이블 절단기를 사용합니다.

• 정확하고 일관된 길이와 완벽한 수직 절단을 보장합니다.

• 대규모, 표준화된 생산에 적합합니다.

• 생산 효율성을 크게 향상시키고 제품 일관성을 보장합니다.

• Fiber-mart는 시장에서 검증된 다양한  전자동 케이블 절단기를 제공합니다 . 이 기계들은 위에서 언급한 첨단 기술을 통합하여 생산 효율성과 제품 품질을 효과적으로 향상시켜 드립니다.

어떤 방법을 사용하든 절단 시 다음 사항에 주의하세요.

• 고객의 길이 요구 사항을 주의 깊게 확인하고 적절한 공정 여유를 두십시오.

• 케이블 유형과 직경에 따라 적절한 절단 방법을 선택하세요.

• 케이블 끝면이 오염되는 것을 방지하기 위해 깨끗한 작업 환경을 확보하세요.

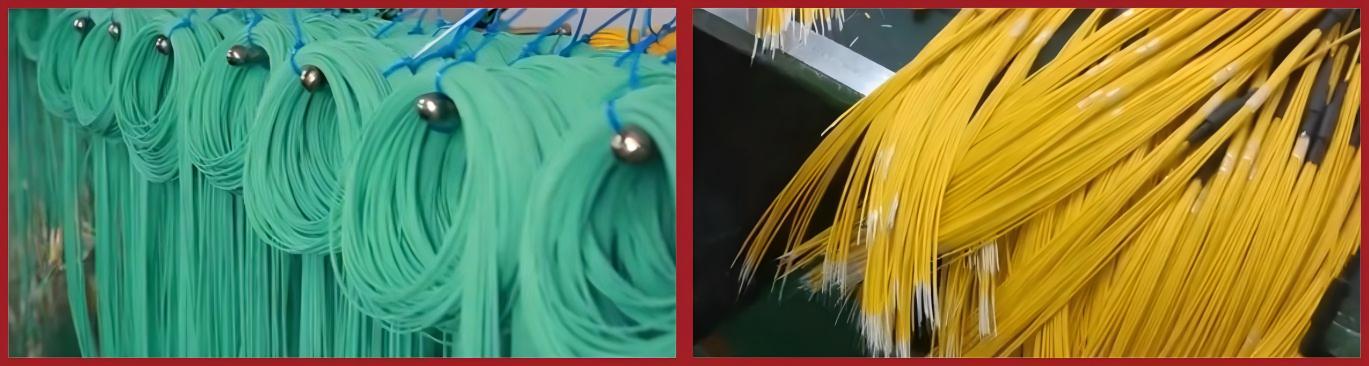

3단계: 광섬유 케이블 청소 및 사전 처리

절단 후, 커넥터를 삽입하기 전에 케이블을 세척하여 허용 가능한 잔여물을 제거해야 합니다. 커넥터 부착이 용이하도록 케이블 시스템을 배치하십시오.

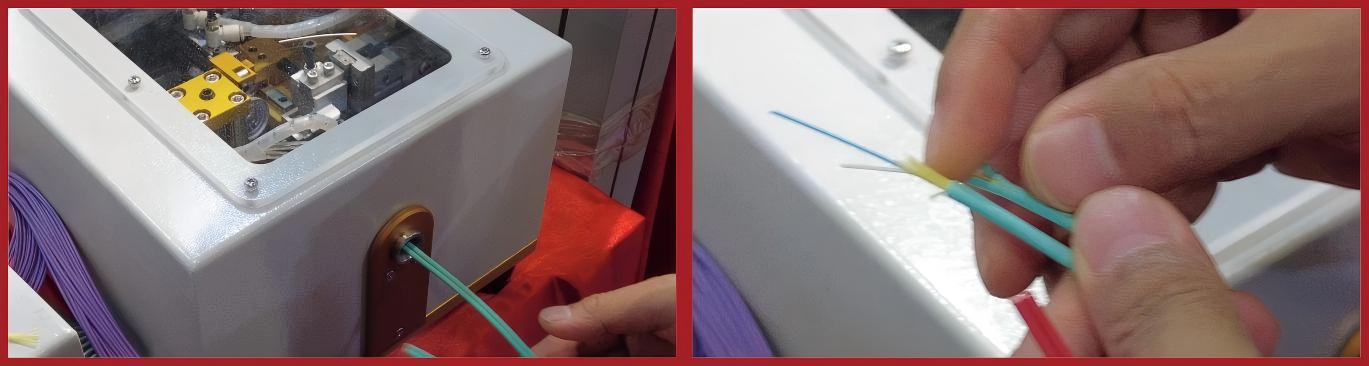

4단계: 광섬유 패치 점퍼 케이블 벗기기 및 식별

광섬유 케이블 피복 제거기를 사용하여 직경이 다를 수 있는(3.0mm, 2.0mm 또는 0.9mm) 외부 피복을 제거하십시오. 이제 밀러 피복 제거기를 사용하여 촘촘하게 완충 처리된 0.9mm 내부 피복을 제거합니다. 식별 페이스트는 이중 또는 다중 채널 어셈블리의 케이블을 구별하는 데 도움이 됩니다.

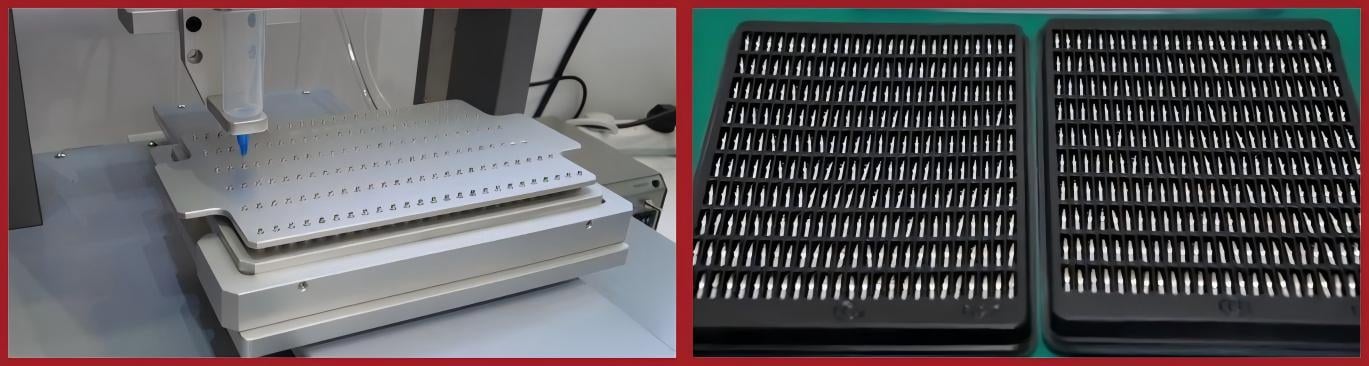

5단계: 에폭시 주입 및 커넥터에 섬유 삽입

광섬유 표면에 에폭시를 바르고 커넥터 페룰에 광섬유를 삽입합니다. 대부분의 경우 353 에폭시를 사용합니다. 이 작업은 수동 또는 기계로 수행할 수 있습니다.

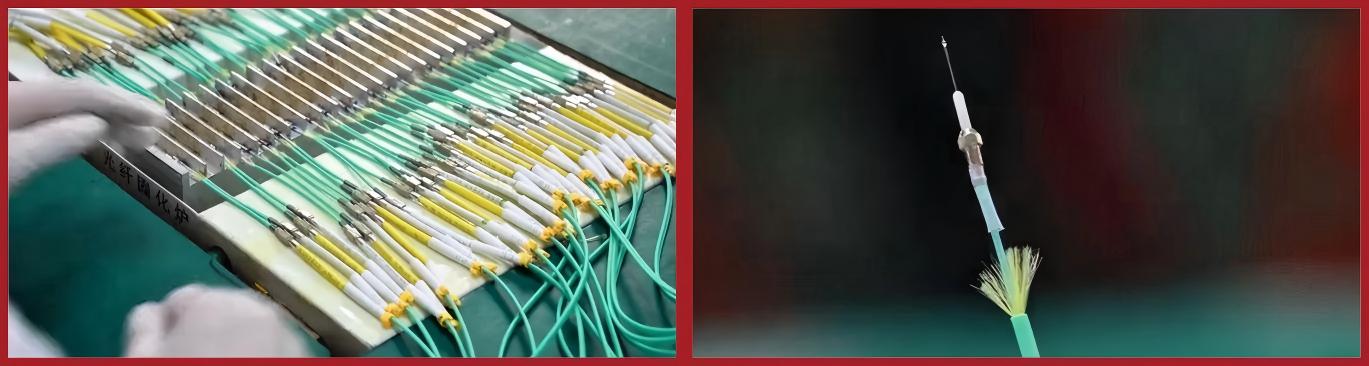

6단계 : 섬유 응고의 경우

아마도 수직 또는 수평 퍼니스를 통한 커넥터에서 이를 달성할 수 있을 것입니다.

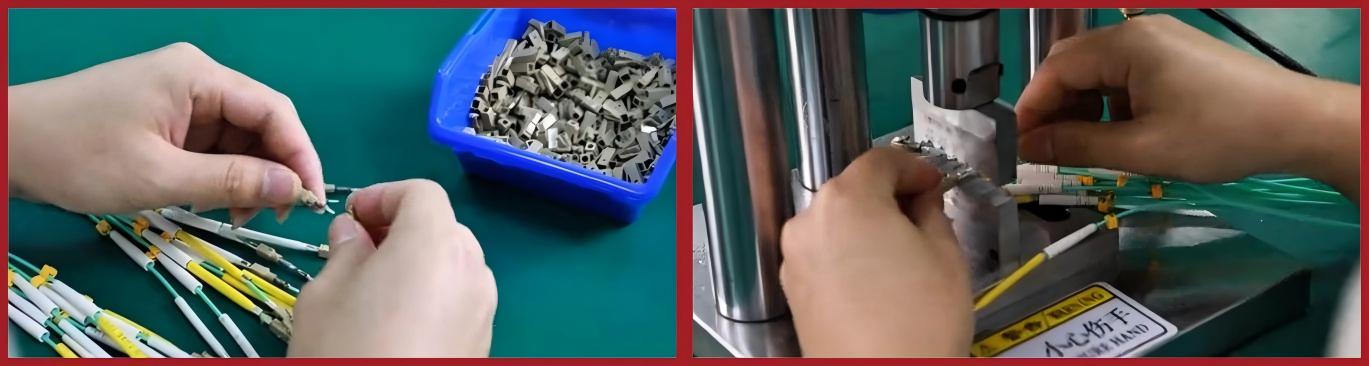

7단계: 빠른 커넥터 조립

나머지 커넥터 부분을 케이블에 연결하는 작업을 계속합니다.

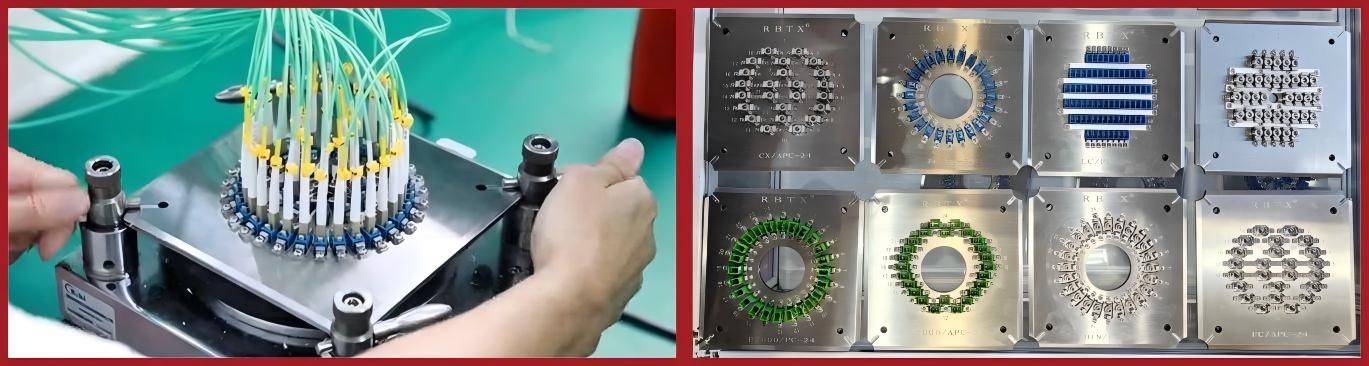

8단계: 초음파 세척 및 연마가 기계에 의해 수행됩니다.

다음으로, 반제품 패치 코드를 초음파 기계로 세척하고, 커넥터 인터페이스를 파이버 연마 기계 로 연마하여 두 부분이 대칭적으로 정렬되도록 합니다.

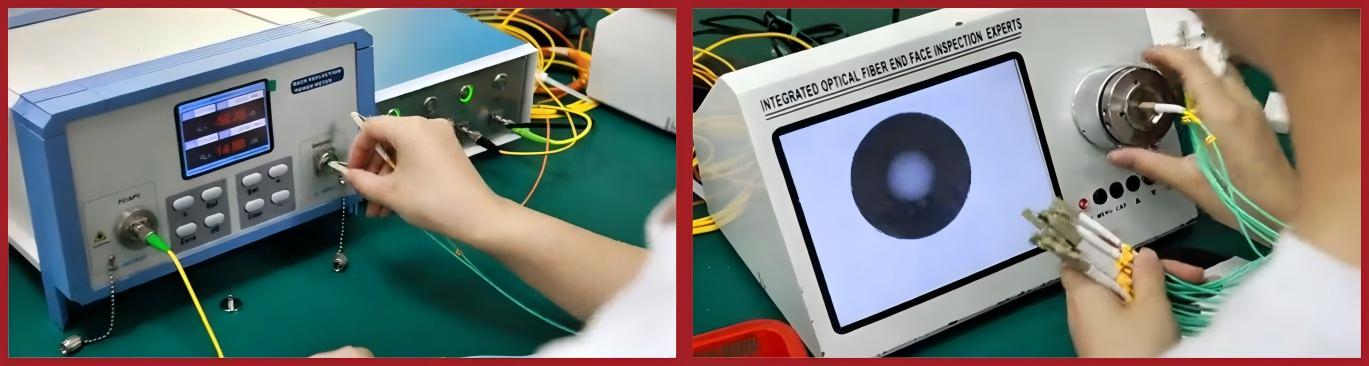

9단계: 현미경 검사

현미경(400배 또는 600배)을 사용하여 커넥터 접촉면을 점검하여 먼지가 없는지 확인하세요. 먼지가 있으면 커넥터를 다시 청소할 수 있습니다.

10단계: 마지막으로 최종 품질 관리(FQC) 검사 장비를 구현합니다.

LM의 경우 최종 품질 관리를 위해 성능에 필수적인 매개변수인 삽입 및 반사 손실 값을 측정하여 패치 코드를 테스트합니다.

11단계: 포장

마지막 단계는 포장입니다. 고객의 사양에 따라 코드가 패키지 내에서 단단히 고정되었는지 확인해야 합니다.

핵심 전문 제조 포인트 및 기술

1. 청결이 가장 중요합니다.  사용 전에 세라믹 페룰과 끝면을 알코올과 보풀 없는 물티슈로 깨끗이 닦아야 합니다. 먼지나 기름은 광섬유 연결 효율을 저하시킬 수 있습니다.

2. 굽힘 반경에 유의하세요:  사용 중 광섬유의 최소 굽힘 반경은 150mm(약 6인치) 이상이어야 합니다. 과도한 굽힘 및 루핑은 광 전송 중 감쇠를 증가시킵니다.

3. 단면 연마:  커넥터마다 단면 연마 유형이 다릅니다. PC(물리적 접촉, 약간 휘어짐), UPC(초물리적 접촉, 더 심한 휘어짐), APC(각진 물리적 접촉, 8도 각도) 등이 있습니다. 특정 요구 사항에 따라 적절한 유형을 선택해야 합니다.

광섬유 패치 케이블 사용 시 주의사항

• 패치 케이블 양쪽 끝의 광 모듈의 송수신 파장은 일치해야 합니다. 간단한 확인 방법은 광 모듈의 색상이 일치하는지 확인하는 것입니다.

• 사용하지 않을 때는 항상 보호 캡을 사용하여 광섬유 커넥터를 덮으세요.

• 광섬유 커넥터가 더러워지면 알코올에 적신 면봉으로 닦으세요.

• 레이저 신호가 전송될 때는 광섬유 끝면을 직접 쳐다보지 마십시오. 눈에 부상을 입을 수 있습니다.

광섬유 패치 케이블 생산 장비 선택을 위한 전문가 조언

광섬유 패치 케이블 생산 라인을 구축하거나 기존 장비를 업그레이드하려는 제조업체의 경우, 적합한 생산 장비를 선택하는 것이 매우 중요합니다. 전문가의 조언을 참고해 보세요.

• 장비 정밀도 및 안정성:  패치 케이블 생산에는 매우 높은 장비 정밀도가 요구됩니다. 고정밀 연마기와 파이버 클리버를 선택하는 것은 제품 품질 보장에 필수적입니다. 장비 안정성은 제품 일관성과 수율에 직접적인 영향을 미칩니다.

• 자동화 수준:  생산 규모에 따라 적절한 자동화 수준을 선택하십시오. 소량 생산에는 반자동 장비를 선택할 수 있으며, 대량 생산에는 자동 스트리핑, 조립, 연마 및 테스트 장비를 포함한 완전 자동화 라인이 필요합니다. 이러한 자동화는 효율성을 크게 향상시키고 인건비를 절감합니다.

• 장비 호환성 및 유연성:  다양한 커넥터 유형(LC, SC, ST, FC 등)과 다양한 단면 연마(PC, UPC, APC)를 처리할 수 있는 장비를 선택하세요. 이를 통해 시장 수요 변화에 유연하게 대응할 수 있습니다.

• 생산 효율성 및 용량:  장비의 사이클 타임과 일일 생산 용량을 고려하십시오. 예를 들어, Fiber-mart에서 권장하는 자동화 생산 라인은 탁월한 제품 일관성을 유지하면서 매일 수천 개의 고품질 패치 케이블을 생산할 수 있습니다.

• 공급업체 기술 지원:  종합적인 기술 교육, 신속한 애프터서비스, 그리고 지속적인 기술 지원을 제공하는 장비 공급업체를 선택하세요. Fiber-mart는 생산 장비 고객에게 완벽한 운영 교육, 정기적인 유지보수, 그리고 공정 최적화 서비스를 제공하여 장비가 항상 최적의 상태로 작동하도록 보장합니다.

다양한 생산 규모에 대한 장비 구성 제안

소규모 워크숍:

• 수동 연마기

• 기본 경화 장비

• 필수 테스트 장비

• 일일 처리 용량: 50-100개 케이블

중규모 생산 기업:

• 반자동 연마 장비

• 전용 경화 오븐

• 자동화된 테스트 시스템

• 일일 처리 용량: 300-800개 케이블

대규모 전문 제조업체:

• 완전 자동화된 생산 라인

• 로봇 조립 시스템

• 온라인 품질 검사 시스템

• 일일 처리 용량: 2000개 이상의 케이블

결론

광섬유 패치 케이블의 제조 공정과 기술 요건을 숙지하면 케이블을 더 효과적으로 선택하고 설치할 수 있을 뿐만 아니라 네트워크 유지 관리 및 문제 해결에도 중요한 역할을 합니다. 대부분의 사용자에게 광섬유 패치 케이블 현장 종단은 비현실적이지만, 제조 공정과 핵심 기술을 이해하면 케이블을 선택하고 사용할 때 더욱 현명한 결정을 내릴 수 있습니다.

대부분의 적용 시나리오에서는 Fibermart와 같은 전문 제조업체의 고품질 광섬유 패치 케이블을 직접 선택하는 것이 좋습니다. Fibermart는 다양한 시나리오의 요구를 충족하는 다양한 고품질 패치 케이블을 제공하여 네트워크 통신의 안정성과 신뢰성을 보장합니다.

광섬유 패치 케이블에 대한 특정 요구 사항이나 질문이 있는 경우 Fiber-mart 웹사이트를 방문하여 광섬유 패치 케이블에 대한 전문 정보와 기술 사양을 자세히 알아보세요.
