이더넷 패치 케이블과 크로스오버 케이블: 차이점과 용도

네트워크 인프라에서 이더넷 패치 케이블 과 크로스오버 케이블은 흔하지만 혼동되기 쉬운 두 가지 케이블 유형입니다. 겉모습은 비슷해 보이지만 배선, 사용 사례 및 기능 면에서 상당한 차이가 있습니다.

이 글에서는 두 가지 케이블 유형의 차이점을 심층적으로 분석하고, Fiber-mart의 관련 제품이 어떻게 다양한 네트워크 연결 요구 사항을 충족할 수 있는지 소개합니다.

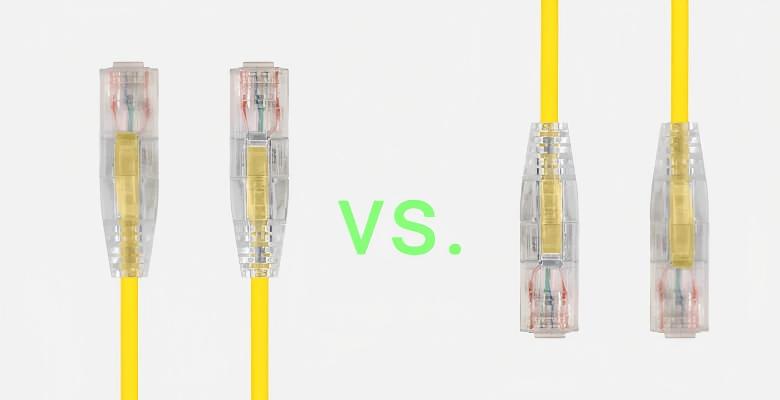

패치 케이블과 크로스오버 케이블, 외관부터 배선 순서까지

이더넷 패치 케이블이란?

이더넷 패치 케이블(스트레이트 스루 케이블이라고도 함)은 양쪽 끝이 동일한 배선 표준을 사용하는 꼬임쌍 케이블입니다. 네트워킹 애플리케이션에 따라 이더넷 패치 케이블은 일반적으로 크로스오버 케이블 또는 스트레이트 스루 케이블로 분류됩니다.

스트레이트 케이블은 양쪽 끝에 동일한 배선 표준(T568A 또는 T568B)을 사용합니다. 주로 다음과 같은 다양한 유형의 장치를 연결하는 데 사용됩니다.

• 컴퓨터에서 스위치/허브로

• 컴퓨터와 케이블/DSL 모뎀의 LAN 포트 연결

• 라우터의 WAN 포트를 모뎀의 LAN 포트로

• 라우터의 LAN 포트에서 스위치/허브 업링크 포트로

크로스오버 케이블이란?

크로스오버 케이블은 두 종단이 서로 다른 배선 표준을 사용하는 특정 유형의 이더넷 케이블입니다. 한쪽 종단은 T568A이고 다른 쪽 종단은 T568B입니다. 이 배선 방식은 송수신 배선 쌍을 효과적으로 교차시켜 1번과 3번 핀, 2번과 6번 핀을 서로 바꿉니다.

크로스오버 케이블은 주로 동일한 유형의 장치를 연결하는 데 사용됩니다.

• 컴퓨터 대 컴퓨터

• 스위치로 전환

• 허브 투 허브

• 라우터의 LAN 포트를 스위치/허브의 일반 포트로

이더넷 패치 케이블 대 크로스오버 케이블 배선 표준 및 신호 전송

T568A 대 T568B 표준

EIA/TIA는 꼬임쌍선 케이블에 대한 두 가지 와이어 시퀀스 표준, T568A와 T568B를 정의합니다. 이 표준들의 핀 배치는 다음과 같습니다.

• T568A 표준:  녹색-흰색, 녹색, 주황색-흰색, 파란색, 파란색-흰색, 주황색, 갈색-흰색, 갈색

• T568B 표준:  주황색-흰색, 주황색, 녹색-흰색, 파란색, 파란색-흰색, 녹색, 갈색-흰색, 갈색

시각적으로 T568B 표준은 T568A에 비해 두 가지 색상 시퀀스를 바꿉니다. 핀 1은 핀 3과 바뀌고, 핀 2는 핀 6과 바뀝니다. 이는 또한 크로스오버 케이블의 작동 원리로, 한쪽 끝에는 T568A를 사용하고 다른 쪽 끝에는 T568B를 사용하여 와이어 쌍 크로스오버를 구현합니다.

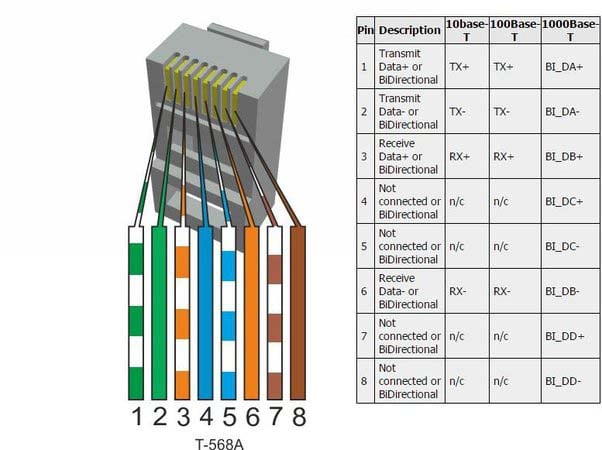

신호 전송 원리

이더넷에서는 데이터가 케이블 내의 특정 와이어 쌍을 통해 전송됩니다.

• 10M 이더넷은 1, 2, 3, 6으로 번호가 매겨진 전선만을 사용하여 데이터를 전송합니다. 핀 1과 2는 전송(Tx)용이고, 핀 3과 6은 수신(Rx)용입니다.

• 100M 및 1000M 네트워크 인터페이스 카드는 4쌍을 모두 사용해야 하므로 8개의 와이어가 모두 데이터 전송에 사용됩니다.

크로스오버 케이블은 송신 및 수신 쌍을 바꿔서 동일한 유형의 두 장치가 직접 통신할 수 있도록 하므로 중간 장치가 필요 없습니다.

이더넷 패치 케이블과 크로스오버 케이블을 언제 사용해야 하나요?

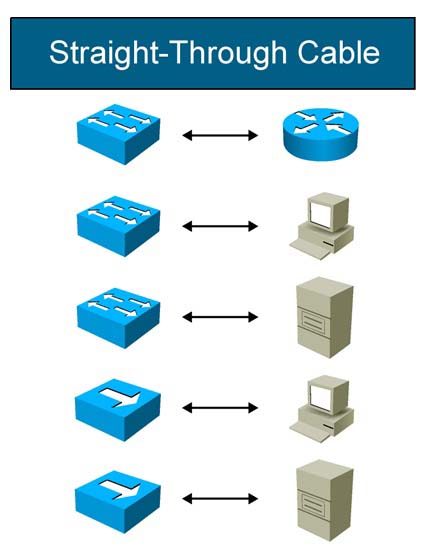

스트레이트 스루 케이블 애플리케이션

스트레이트 케이블은 다양한 유형의 장치를 연결하는 데 사용됩니다. 일반적인 용도는 다음과 같습니다.

• 컴퓨터와 스위치/허브 간의 연결

• 라우터와 스위치 간의 연결

• 컴퓨터와 모뎀의 연결

이러한 경우, 한 장치의 송신 포트는 자연스럽게 다른 장치의 수신 포트에 대응하므로 크로스오버 배선 방식은 필요하지 않습니다.

크로스오버 케이블 응용 분야

크로스오버 케이블은 동일한 유형의 장치를 연결하는 데 사용됩니다. 일반적인 용도는 다음과 같습니다.

• 두 대의 컴퓨터를 직접 연결

• 두 개의 스위치/허브 상호 연결

• 두 개의 라우터를 직접 연결

유사한 장치를 연결할 때 두 장치의 송신 포트는 서로 마주보게 됩니다. 따라서 한 장치의 송신단을 다른 장치의 수신단에 맞추기 위해 크로스오버 배선 방식이 필요합니다.

현대 네트워킹의 변화: 자동 MDI-X 기술

네트워킹 기술의 발전으로 대부분의 최신 네트워크 장치는 이제 자동 MDI-X(Medium Dependent Interface Crossover) 기능을 지원합니다. 이 기술을 통해 네트워크 장치는 케이블 유형(스트레이트 스루 또는 크로스오버)을 자동으로 감지하고 이에 맞춰 송수신 쌍을 조정할 수 있습니다.

자동 MDI-X 기술은 처음에는 기가비트 이더넷의 표준 기능이 되었으며, 현재는 대부분의 네트워크 장치에 널리 사용되고 있습니다. 즉, 최신 장비와 유사한 장치를 연결할 때 스트레이트 케이블을 사용해도 일반적으로 문제없이 작동합니다.

그러나 스트레이트 케이블과 크로스오버 케이블의 차이점을 이해하는 것은 여전히 ​​중요하며, 특히 오래된 장비를 다루거나 특정 네트워크 문제를 해결할 때 더욱 그렇습니다.

Fibermart의 이더넷 케이블 제품

Fiber-mart는 다양한 네트워크 연결 요구 사항을 충족하는 다양한 고품질 이더넷 케이블 제품을 제공합니다.

• Fibermart Cat6 Super Five 스트레이트 스루 패치 케이블:  최신 기가비트 네트워크 환경에 적합하고, Auto MDI-X를 지원하며, 대부분의 장치 간 연결에 사용할 수 있습니다.

• Fibermart Cat6 차폐형 크로스오버 케이블 :  특정 응용 프로그램 시나리오에 맞게 설계되었으며, Auto MDI-X를 지원하지 않는 구형 장치를 연결하는 데 적합합니다.

• Fibermart 산업용 방수 이더넷 패치 케이블:  혹독한 환경에서의 네트워크 구축에 적합하며, 추가적인 물리적 보호 기능을 제공합니다.

Fiber-mart 제품을 선택할 때는 특정 장치 유형과 사용 환경을 고려하는 것이 좋습니다. 대부분의 최신 네트워크 애플리케이션에서는 Auto MDI-X 기술이 와이어 쌍 매핑을 자동으로 처리하므로 표준 스트레이트 스루 패치 케이블로 충분합니다.

이더넷 패치 케이블 대 크로스오버 케이블 제작 및 테스트

스트레이트 및 크로스오버 케이블 만들기

트위스트 페어 케이블을 만들려면 압착 공구, RJ-45 커넥터, 트위스트 페어 케이블, 케이블 테스터와 같은 도구와 재료가 필요합니다. 이 과정은 케이블을 자르고, 전선을 정리하고, 커넥터에 삽입하고, 압착하는 과정으로 구성됩니다.

스트레이트 케이블을 제작할 때는 양쪽 끝에 동일한 배선 규격(T568B 권장)을 사용하십시오. 크로스오버 케이블을 제작할 때는 한쪽 끝에는 T568A 규격을, 다른 쪽 끝에는 T568B 규격을 사용하십시오.

케이블 연결 테스트

네트워크 케이블 테스터를 사용하여 새로 연결한 케이블을 확인하세요. 케이블 양쪽 끝의 RJ-45 커넥터를 테스터 포트에 꽂으세요. 테스터의 8개 표시등이 녹색으로 순차적으로 켜지면 케이블 연결이 성공적으로 완료된 것입니다.

어떤 표시기든 빨간색이나 노란색을 나타내면 회로가 개방되었거나 접촉이 불량하다는 것을 나타내며, 케이블 끝을 다시 만들어야 합니다.

요약

이더넷 패치 케이블(스트레이트스루)과 크로스오버 케이블은 각각 ​​네트워크 케이블링에서 특정 적용 시나리오를 가지고 있습니다. 주요 차이점은 다음과 같습니다.

• 배선 방식: 스트레이트 케이블은 양쪽 끝의 핀아웃이 동일하고, 크로스오버 케이블은 양쪽 끝의 핀아웃이 다릅니다(핀 1-3, 2-6이 바뀜).

• 적용 시나리오: 스트레이트 케이블은 서로 다른 유형의 장치를 연결하고, 크로스오버 케이블은 동일한 유형의 장치를 연결합니다.

• 현대적 관련성: 자동 MDI-X 기술로 인해 두 케이블을 구별할 필요성은 줄어들었지만 특정 시나리오에서는 여전히 구별이 필요합니다.

네트워크 기술이 발전함에 따라 Auto MDI-X 기능으로 인해 크로스오버 케이블에 대한 수요는 감소했지만, 네트워크 엔지니어와 IT 전문가에게는 크로스오버 케이블의 차이점과 원리를 이해하는 것이 여전히 중요합니다. 안정적인 네트워크 운영을 위해서는 케이블을 올바르게 선택하고 사용하는 것이 필수적입니다.

이 글이 이더넷 패치 케이블과 크로스오버 케이블의 차이점을 포괄적으로 이해하여 실제 네트워크 구축 시 올바른 선택을 하실 수 있기를 바랍니다. Fiber-mart에서 제공하는 다양한 이더넷 케이블 제품은 네트워크 인프라에 안정적인 지원을 제공합니다.
